BIM modeļi un CAD rasējumi TOODE produktiem
TOODE jumta segumi, skārda papildelementi, jumta drošības elementi un lietusūdens noteksistēmas ir pieejami ProdLib bibliotēkā kā BIM modeļi un rasējumi – Revit, ArchiCAD, SketchUp, Tekla, DWG/DXF un PDF formātā.
Bibliotēka ir bez maksas. Tā noder arhitektiem, projektētājiem, būvniekiem, studentiem un ikvienam, kas plāno jumtu: gatavu modeli var ievietot projektā vajadzīgajā izmērā, krāsā un pārklājumā, nevis zīmēt jumtu un detaļas pašiem.
Kas pieejams TOODE BIM bibliotēkā
Bibliotēkā ir 12 sadaļas. Sadaļas nosaukums atver to ProdLib, bet labajā kolonnā ir saite uz atbilstošajiem produktiem toode.lv.
| Sadaļa ProdLib | Kas tajā ir | Produkti toode.lv |
|---|---|---|
| Dakstiņprofili | dakstiņprofila jumta modeļi | Dakstiņprofils |
| Classic profils | Classic jumta modelis | Classic |
| Valcētais jumts | valcprofila jumta modelis | Valcprofils |
| Trapeces profili | TP15, TP20 un TP45 | Jumtu un sienu profili |
| Līstprofils | kore, satekne, karnīzes elementi, Classic jumta papildelementi, valcprofila kores balsta līste | Jumta papildelementi |
| Kāpnes | sienas kāpnes 450 un 700 mm platumā, jumta kāpnes katram jumta segumam | Jumta un fasādes kāpnes |
| Jumta tilti | jumta tilti dakstiņprofilam, Classic, valcprofilam, TP20 un TP45 | Jumta tilti |
| Sniega barjeras un sniega aiztures caurules | sniega aiztures katram jumta segumam, sniega barjeras valcprofilam un TP20 | Sniega barjeras |
| Stiprinājumi sniega barjerām un jumta tiltiem | stiprinājuma mezgli katram jumta segumam, arī šīfera jumtam | Sniega barjeras, Jumta tilti |
| Saules paneļu stiprinājumi | saules paneļu stiprinājuma mezgli dažādiem jumta segumiem | Saules paneļu stiprinājumi |
| Kantaina lietus ūdens noteksistēma | tekne, notekcaurule, caurule ar piltuvi un visa sistēma | Kantainā noteksistēma |
| Apaļa lietus ūdens noteksistēma | tekne, notekcaurule, caurule ar piltuvi un visa sistēma | Apaļā noteksistēma |
Bibliotēkas angļu versijā ir arī saules paneļu modeļi (L un XL izmērs), ar kuriem jumta modelī var parādīt paneļus kopā ar stiprinājumiem.
Failu formāti
| Programma | Formāts | Pieejams |
|---|---|---|
| AutoCAD un citas CAD programmas | DWG/DXF | visām sadaļām |
| Autodesk Revit | RFA (Revit saime) | visām sadaļām |
| ArchiCAD | LCF, GSM | visa TOODE bibliotēka vienā LCF failā; kāpnēm un noteksistēmām arī atsevišķi objekti |
| SketchUp | SKP | visām sadaļām |
| Tekla Structures | LIS/UEL | visām sadaļām |
| Apskatei un drukai | visām sadaļām, izņemot noteksistēmas |
Kā lejupielādēt TOODE BIM modeļus
Atveriet TOODE bibliotēku

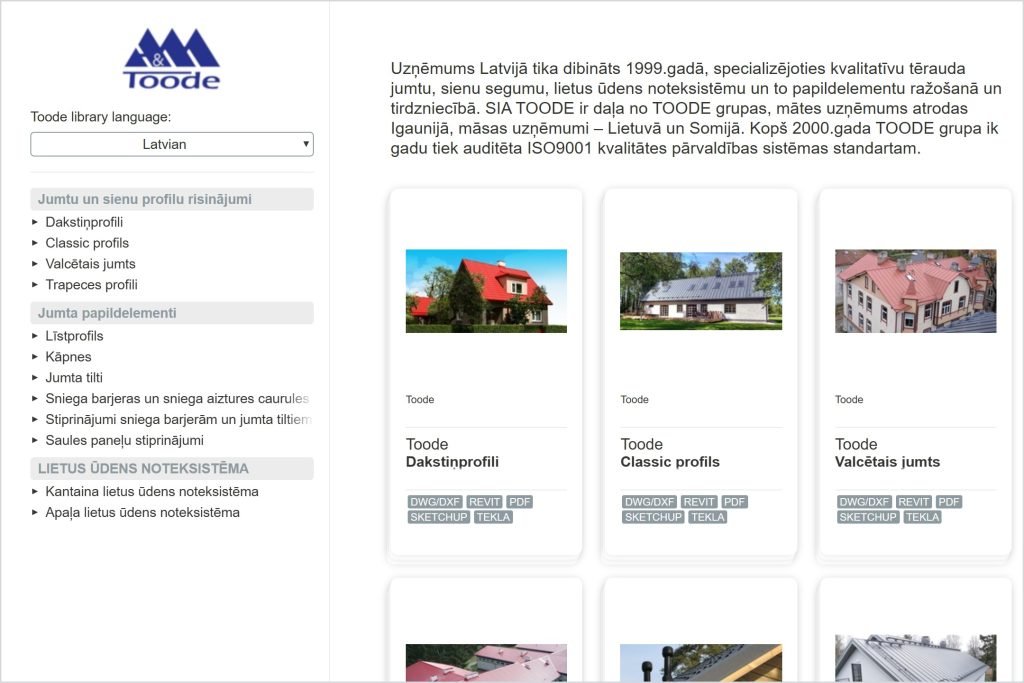

Atveriet TOODE bibliotēku ProdLib. Kreisajā pusē laukā Toode library language izvēlieties Latvian – sadaļu nosaukumi būs latviski.
Piesakieties ProdLib
Failu lejupielādei vajag ProdLib kontu. Reģistrācija un viss bibliotēkas saturs ir bez maksas.
Izvēlieties modeli un formātu
Atveriet vajadzīgo sadaļu, izvēlieties produktu un lejupielādējiet failu savai programmai: DWG, Revit, ArchiCAD, SketchUp, Tekla vai PDF.

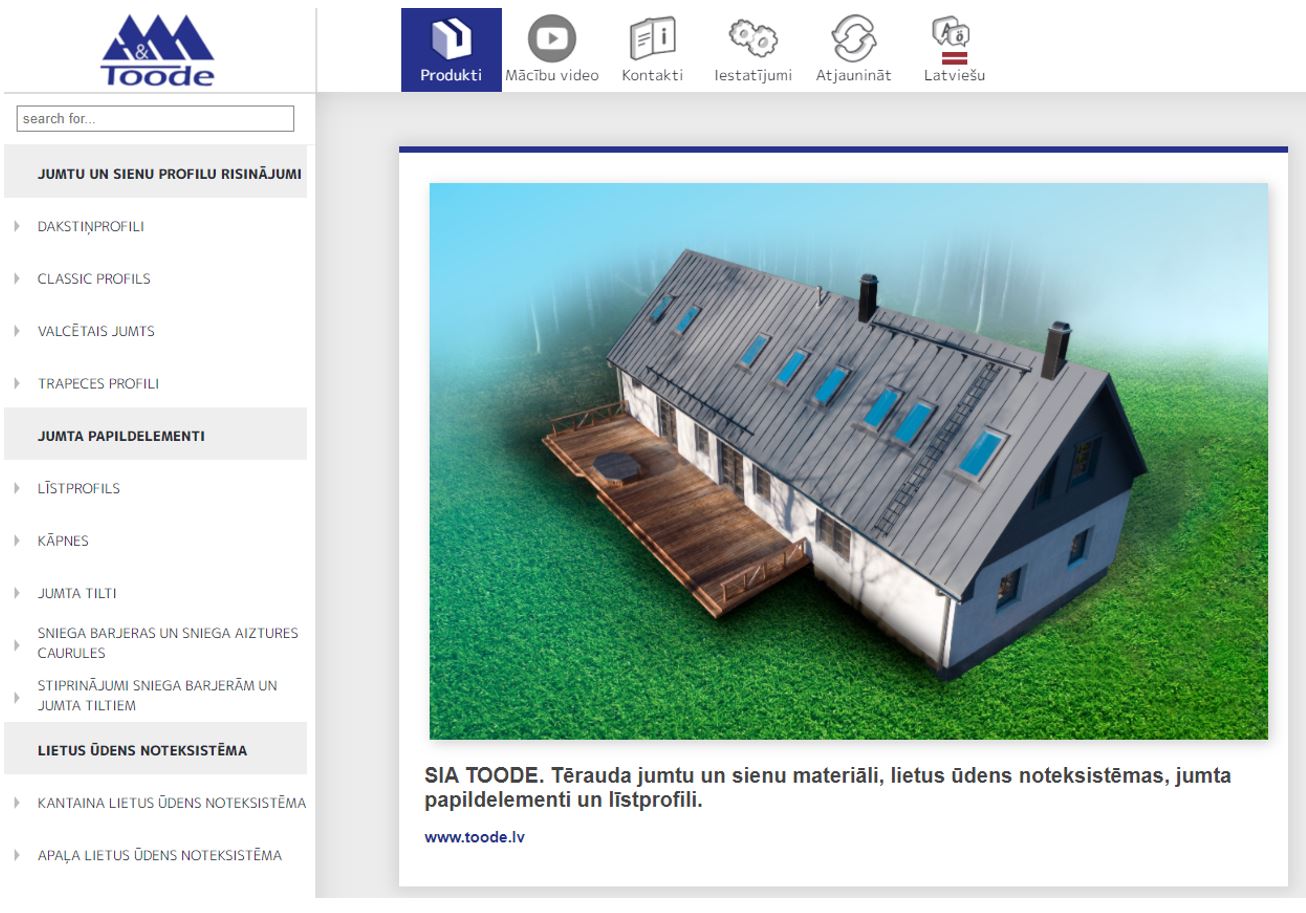

ProdLib programma AutoCAD, Revit un ArchiCAD lietotājiem
Ja BIM modeļus lietojat bieži, ērtāk ir lejupielādēt bezmaksas ProdLib darbvirsmas programmu un tajā instalēt TOODE bibliotēku. Tad modeļus var meklēt un ievietot projektā tieši no AutoCAD, Revit vai ArchiCAD.
Pieejamie pārklājumi ir aprakstīti sadaļā Metāla jumta pārklājumi, krāsas – krāsu paletēs. TOODE BIM bibliotēka izveidota sadarbībā ar Tulitec OÜ.
Video: ProdLib Autodesk Revit lietotājiem
Īss iepazīšanās video par darbu ar ProdLib bibliotēku Revit vidē.
Biežāk uzdotie jautājumi
Vai TOODE BIM modeļi ir bez maksas?
Jā. Visi TOODE modeļi un rasējumi ProdLib ir bez maksas. Failu lejupielādei vajag bezmaksas ProdLib kontu.
Vai bibliotēka ir latviešu valodā?
Jā. TOODE bibliotēka ProdLib ir latviešu, angļu un igauņu valodā. Valodu izvēlas kreisajā pusē laukā Toode library language. Pie katra faila norādīts, kurās valodās tas ir (piemēram, EN, LV).
Vai ir ArchiCAD modeļi?
Jā. Visa TOODE bibliotēka ir pieejama kā viens ArchiCAD LCF fails, ko var lejupielādēt TOODE bibliotēkas lapā ProdLib. Kāpnēm un noteksistēmām ir arī atsevišķi ArchiCAD objekti.
Kādi TOODE produkti ir BIM bibliotēkā?
Jumta segumi (dakstiņprofils, Classic, valcprofils, trapecveida profili TP15, TP20, TP45), skārda papildelementi, jumta un sienas kāpnes, jumta tilti, sniega barjeras, to stiprinājumi, saules paneļu stiprinājumi un apaļā un kantainā lietusūdens noteksistēma. Pilns saraksts ir tabulā šīs lapas augšdaļā.
Vai modelim var izvēlēties krāsu un pārklājumu?
Jā, modeli var ievietot projektā vajadzīgajā krāsā un pārklājumā. Pirms izvēles pārbaudiet, kuri pārklājumi pieejami konkrētajam profilam – tie norādīti produkta lapā un sadaļā Metāla jumta pārklājumi.
Ko darīt, ja vajadzīgā modeļa bibliotēkā nav?
Izmērus un tehniskos datus atradīsiet produktu lapās un sadaļā Tehniskā informācija. Ja vajag vairāk, sazinieties ar mums.
Projektējat jumtu ar TOODE materiāliem?
Ja rodas jautājumi par profiliem, pārklājumiem vai papildelementiem, mūsu speciālisti palīdzēs izvēlēties piemērotākos materiālus un sagatavos piedāvājumu.
