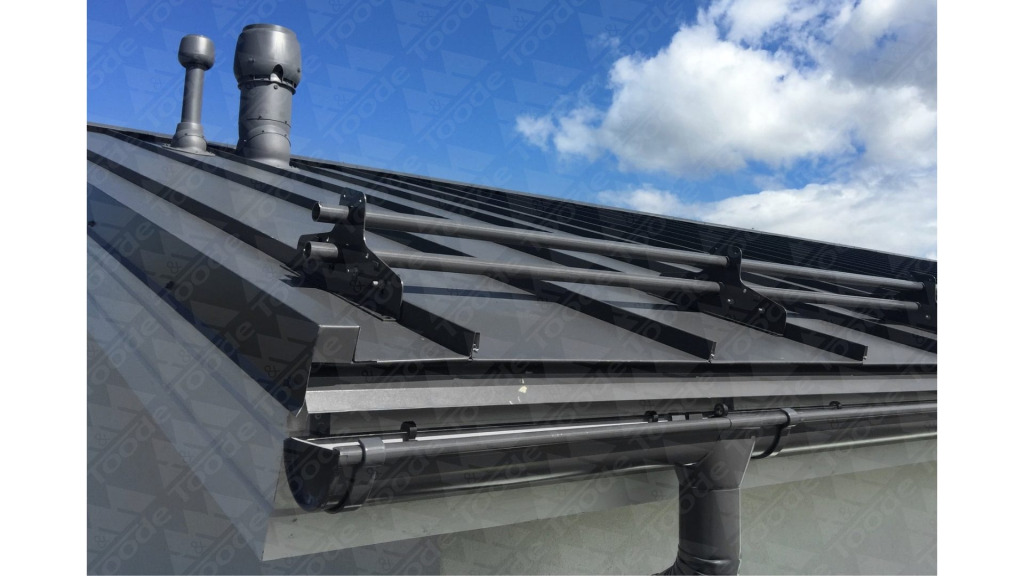

Apaļā noteksistēma
Apaļā noteksistēma nodrošina efektīvu lietus ūdens savākšanu un novadīšanu no jumta,pasargājot ēkas fasādi un pamatus no mitruma.
Sistēma sastāv no teknes, caurulēm,stiprinājumiem un savienojošajiem elementiem, kas veido pilnīgu un uzticamu ūdens novadīšanas risinājumu.
Visi elementi pieejami krāsās:
Cinkots, RR11, RR20, RR21, RR22, RR23, RR29, RR32, RR33, RR37, RR40, RR41 un RR750.
Izmantotais materiāls – SSAB Pural BT ar divpusēju krāsas pārklājumu.
Materiāla biezums: 0,55 – 0,60 mm.

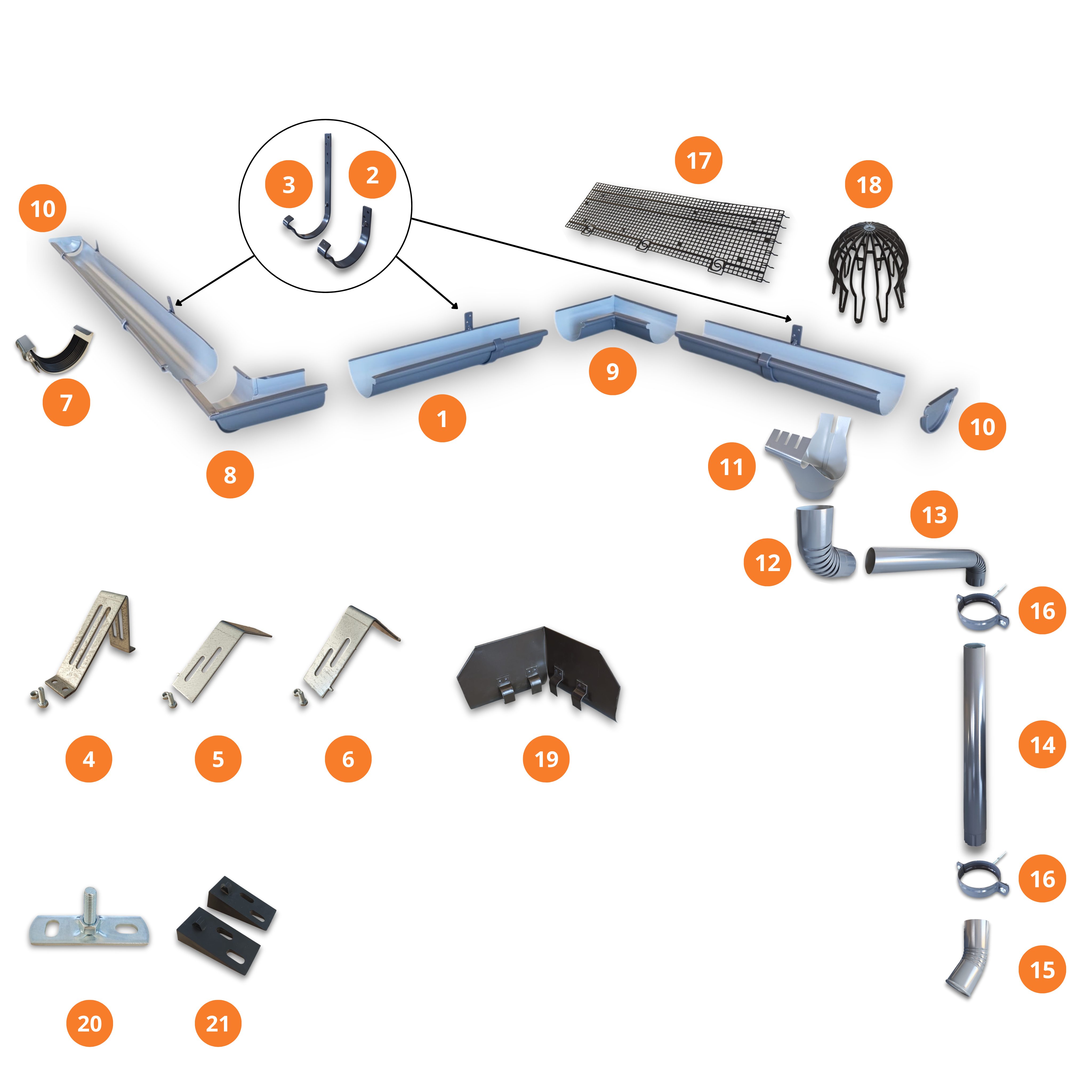

Sistēmas elementi
Noklikšķiniet uz attēla, lai to palielinātu!

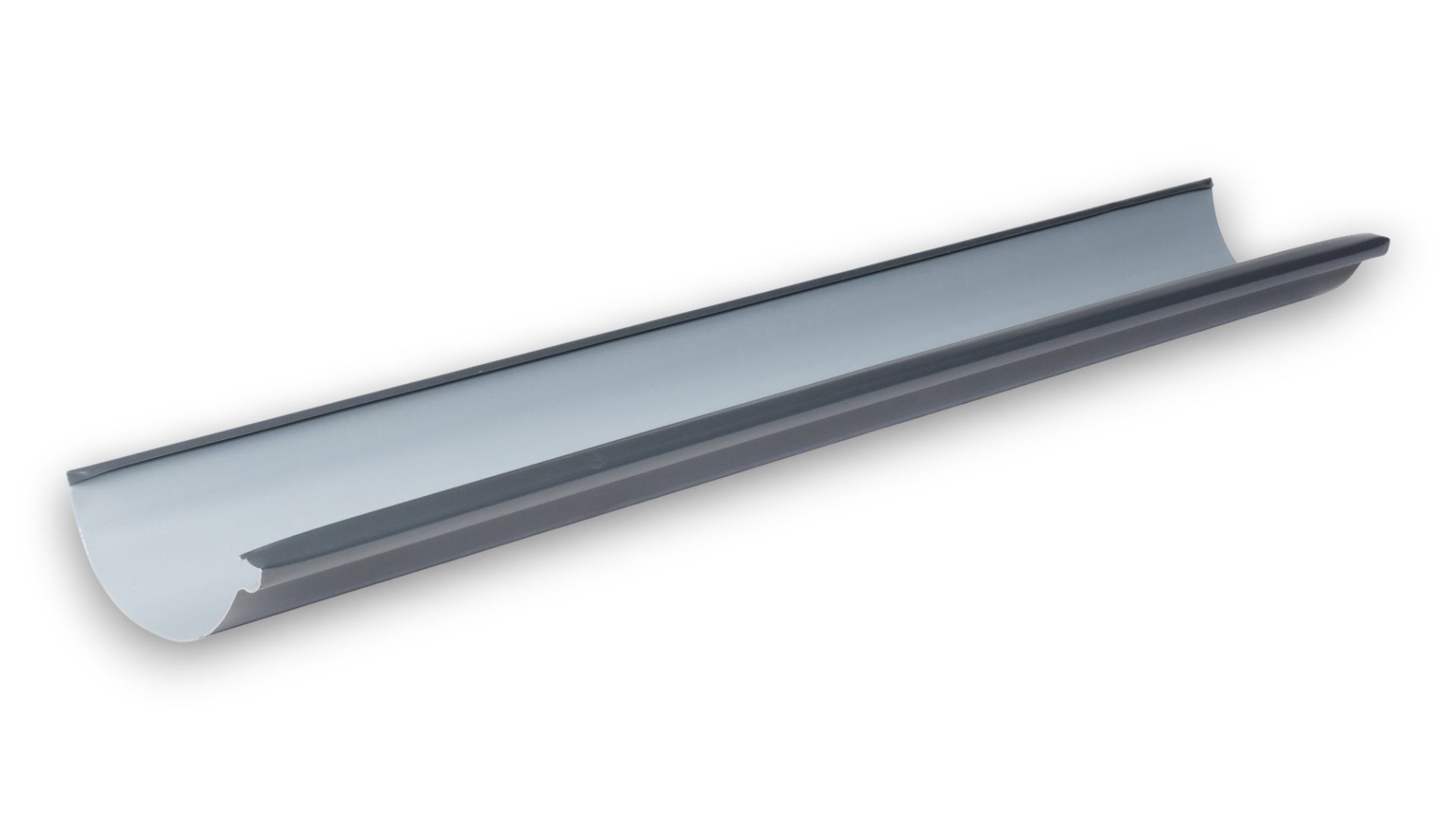

1. Apaļā tekne
Apaļā lietus ūdens tekne paredzēta lietus ūdens savākšanai no jumta seguma.
Pieejama diametros 125 mm un 150 mm.

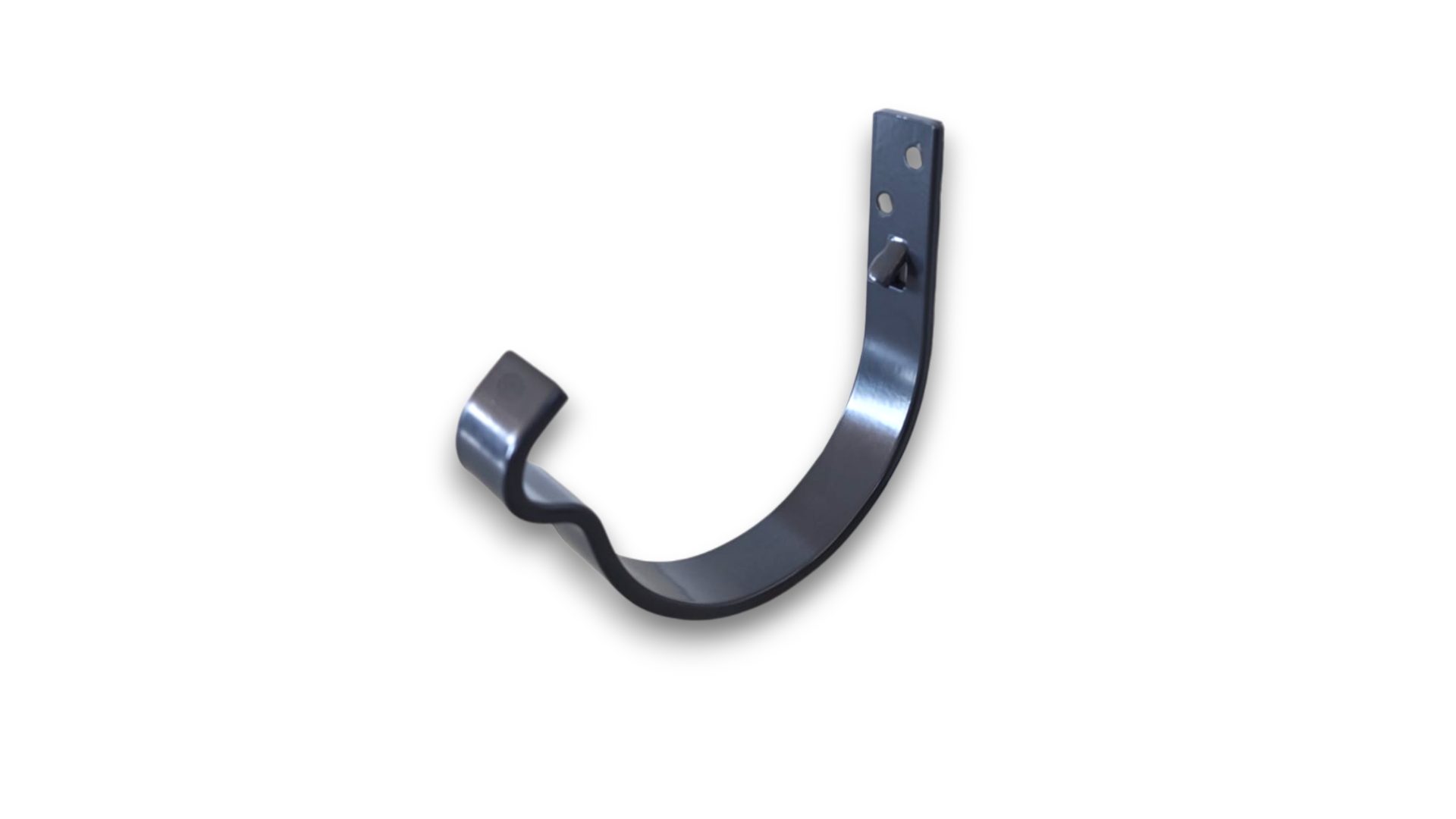

2. Apaļās teknes ārējais stiprinājums 140 mm
Ārējais teknes stiprinājums ar 140 mm iznesumu paredzēts teknes drošai stiprināšanai pie jumta konstrukcijas vai karnīzes.

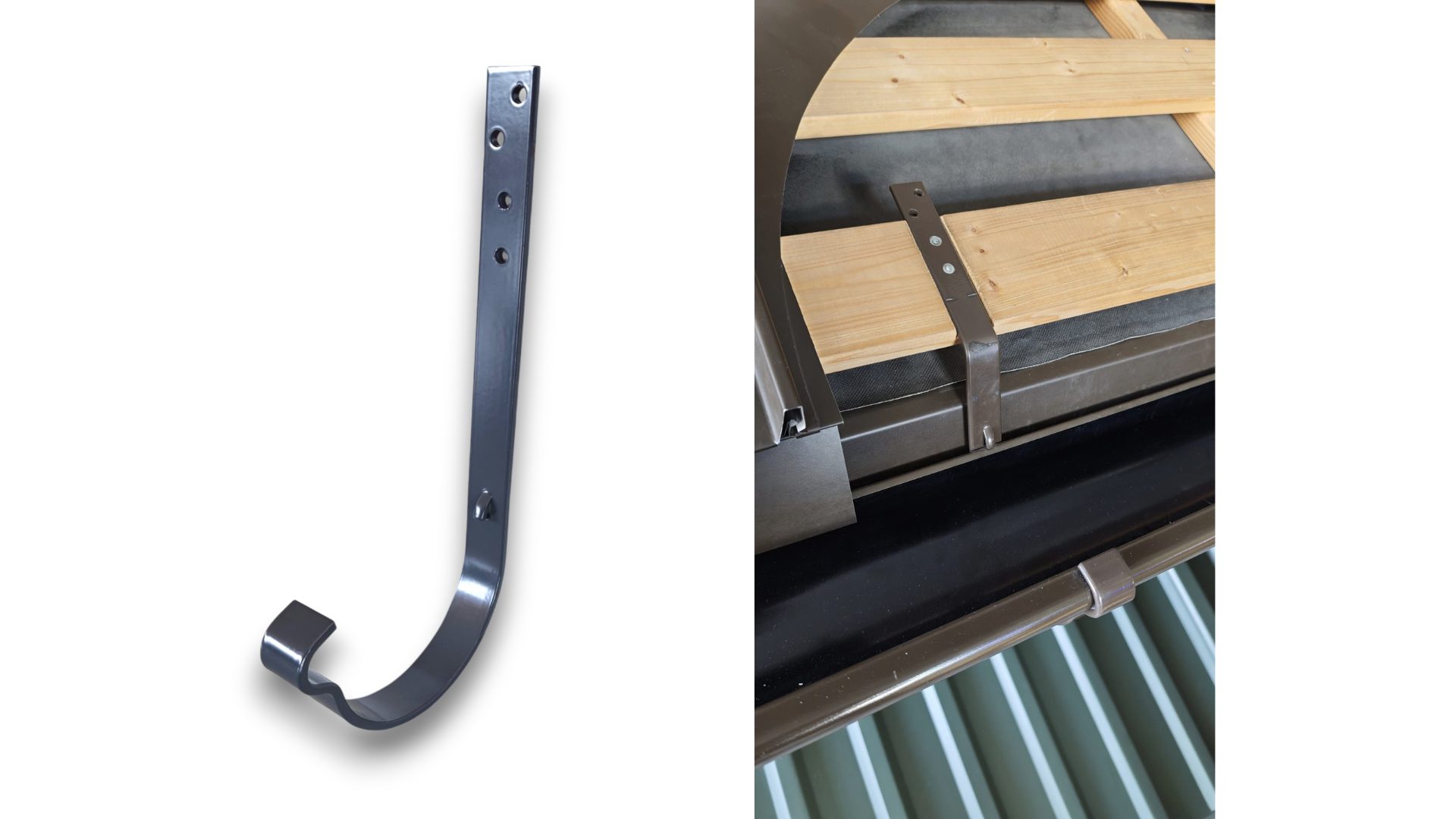

3. Apaļās teknes ārējais stiprinājums 300 mm
Teknes stiprinājums ar 300 mm iznesumu paredzēts gadījumos, kad nepieciešams lielāks attālums starp stiprinājuma vietu un tekni.
Attēlā redzams viens no variantiem, kā stiprinājumu piestiprināt pie jumta konstrukcijas.
Stiprinājumu iespējams arī savērpt un piestiprināt sāniski pie spāres.
Šajā gadījumā ieteicams stiprinājumu krāsot pēc liekšanas.
Lai liekšanas laikā netiktu bojāts krāsas pārklājums, metāla stiprinājumu ieteicams nedaudz uzsildīt pirms locīšanas.

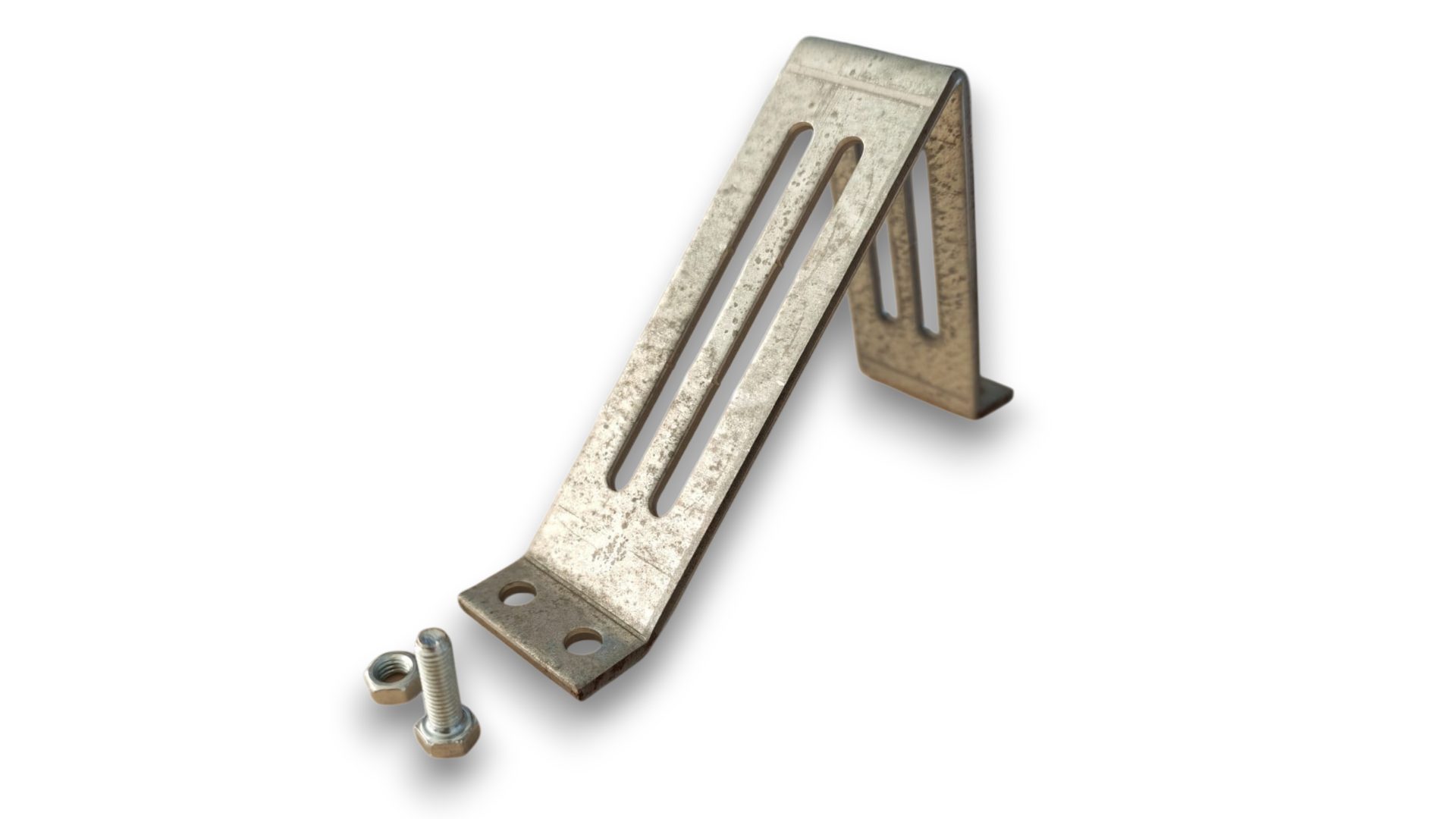

4. Teknes stiprinājumu pagarinātājs 45°
Pagarinātājs ar 45° leņķi ļauj pielāgot teknes stiprinājuma novietojumu pie jumta konstrukcijas.

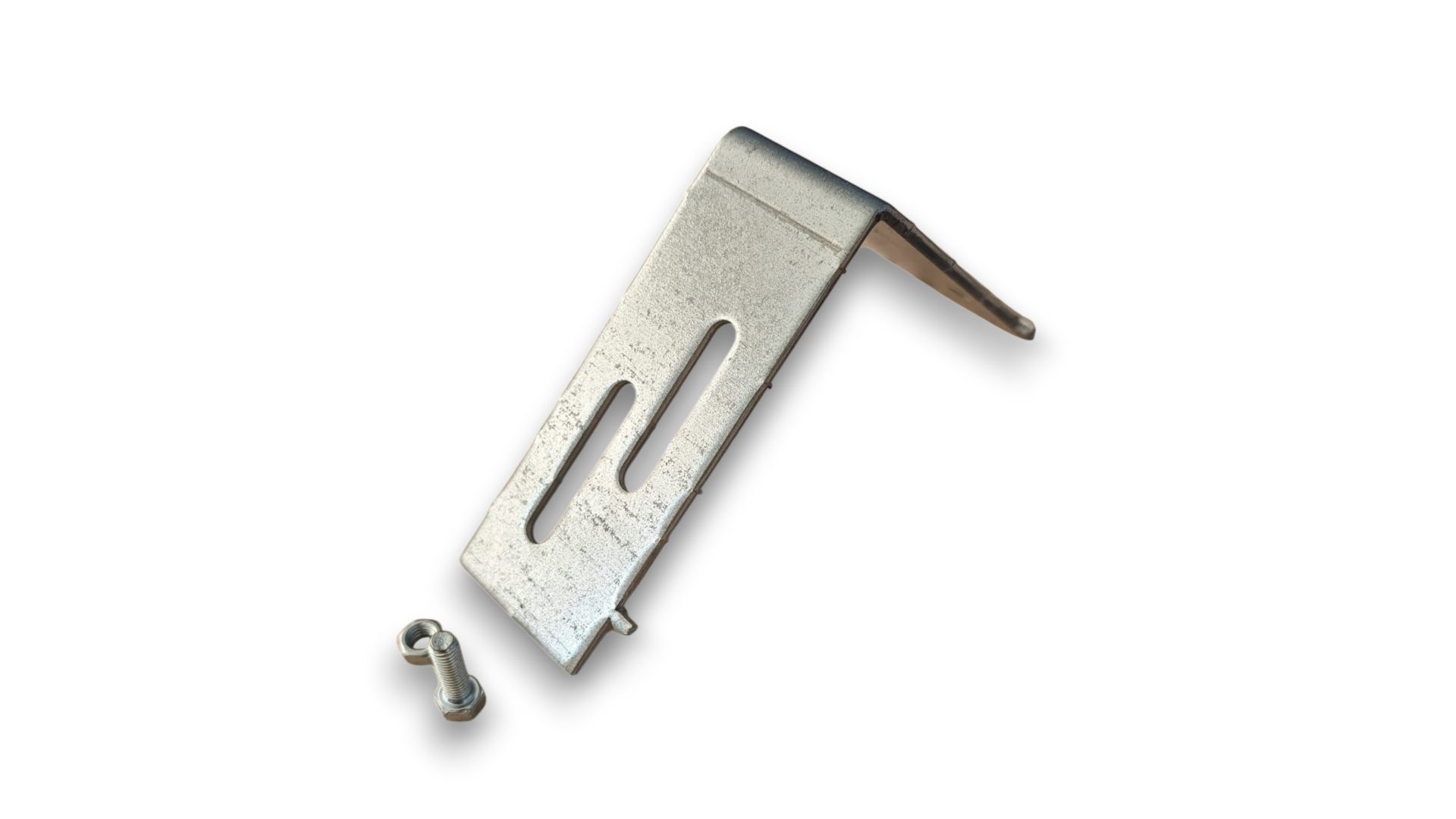

5. Teknes stiprinājumu pagarinātājs 90°
90° pagarinātājs paredzēts teknes stiprinājuma montāžai gadījumos, kad nepieciešams mainīt stiprinājuma leņķi.

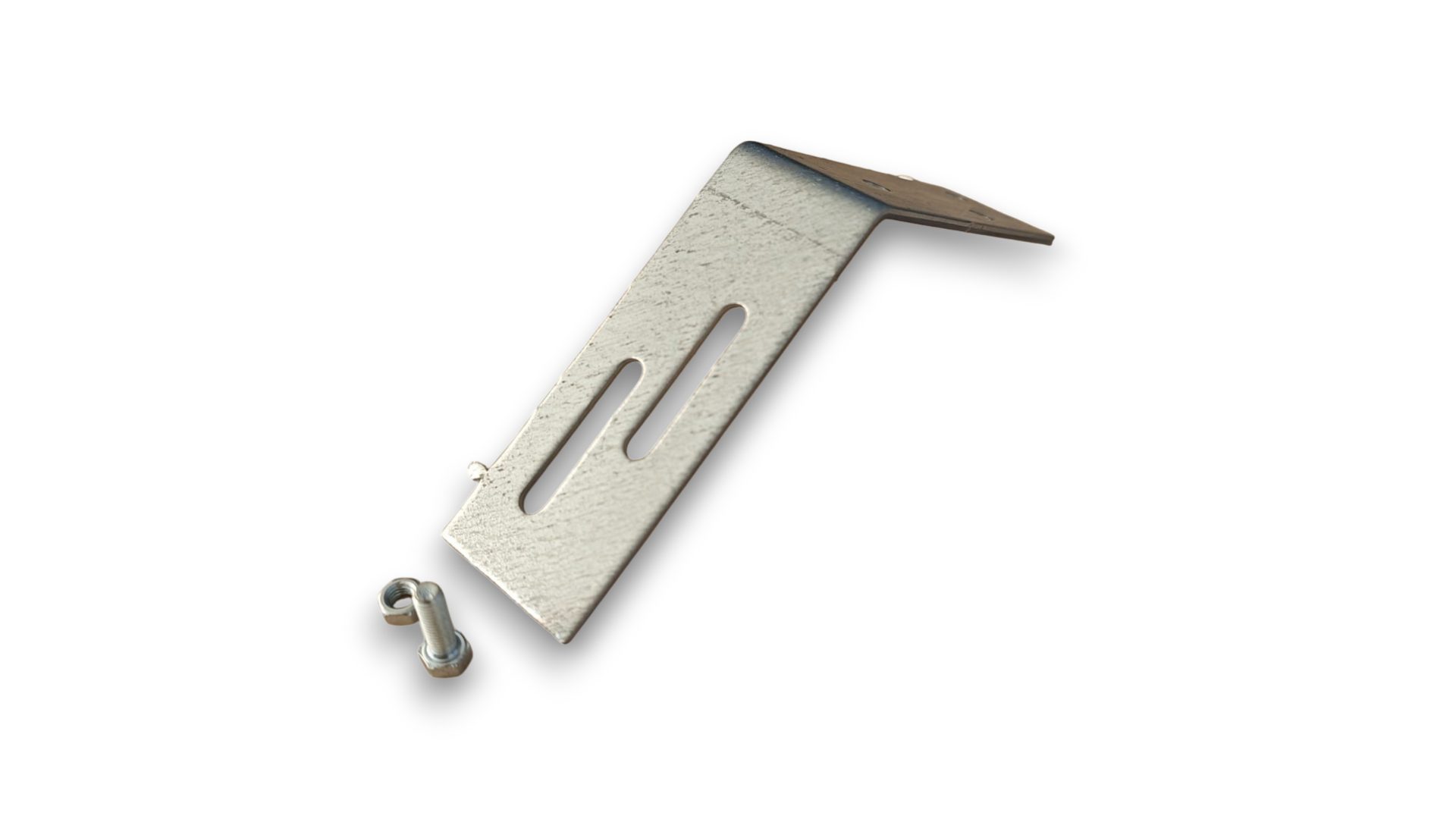

6. Teknes stiprinājumu pagarinātājs 120°
120° pagarinātājs ļauj pielāgot teknes stiprinājuma leņķi sarežģītākās jumta konstrukcijās.

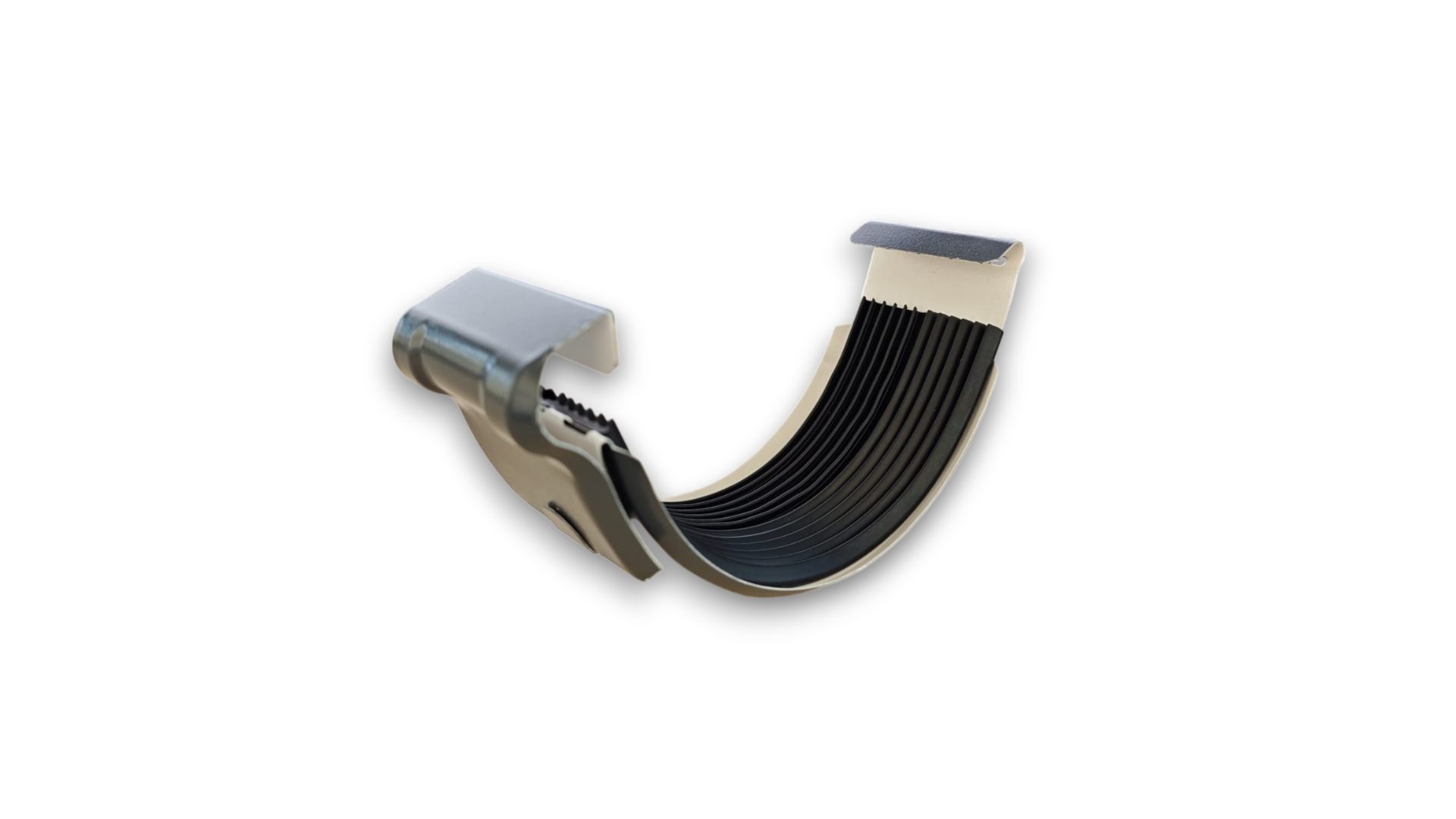

7. Tekņu savienotājs
Savienotājs paredzēts divu tekņu vai teknes un stūra savienošanai, nodrošinot hermētisku un stabilu savienojumu.

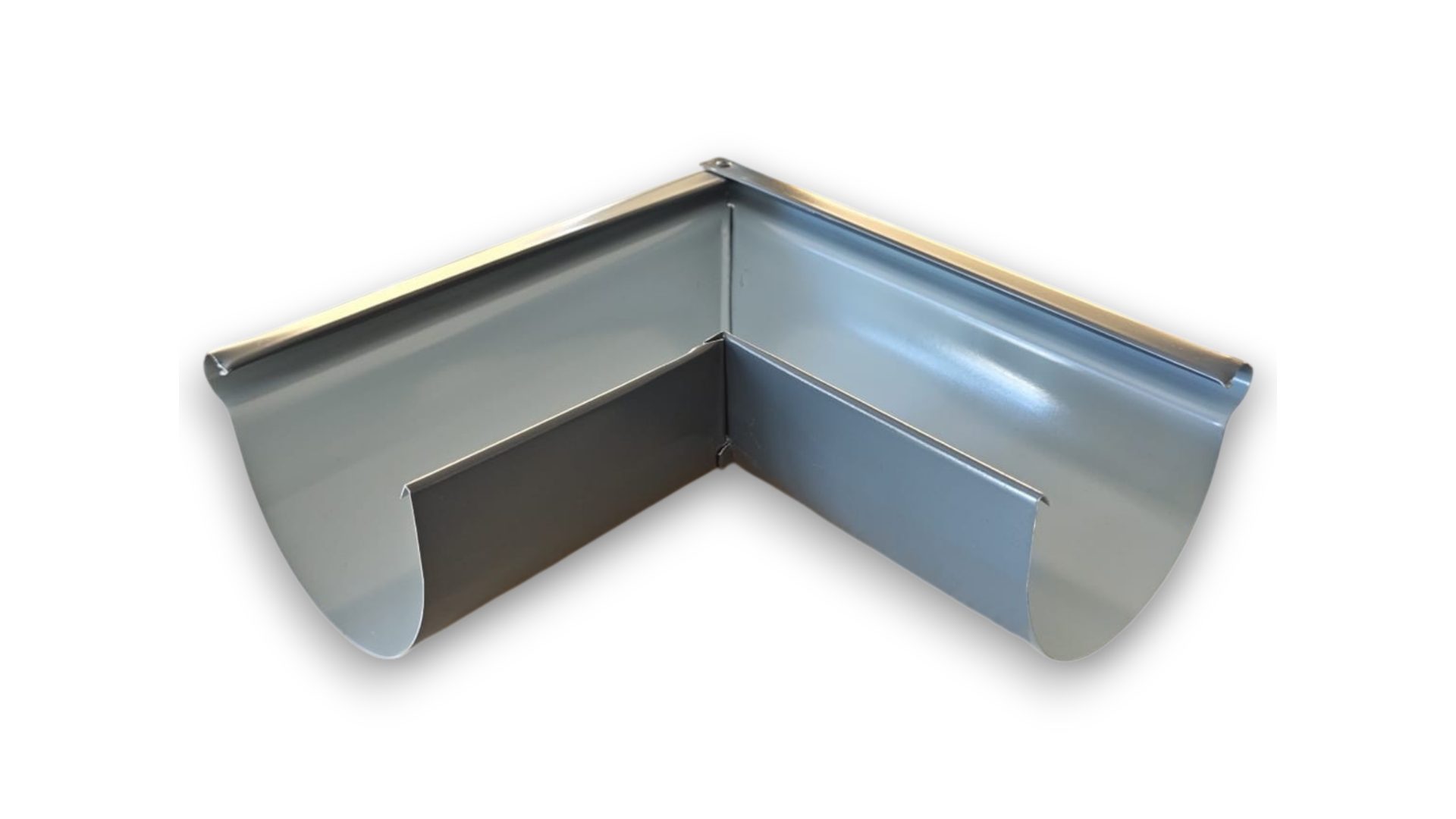

8. Apaļās teknes ārējais stūris
Ārējais teknes stūris paredzēts ēkas ārējo stūru risinājumiem.
Standarta leņķis 90°, pēc individuāla pasūtījuma iespējams iegādāties citus leņķus.

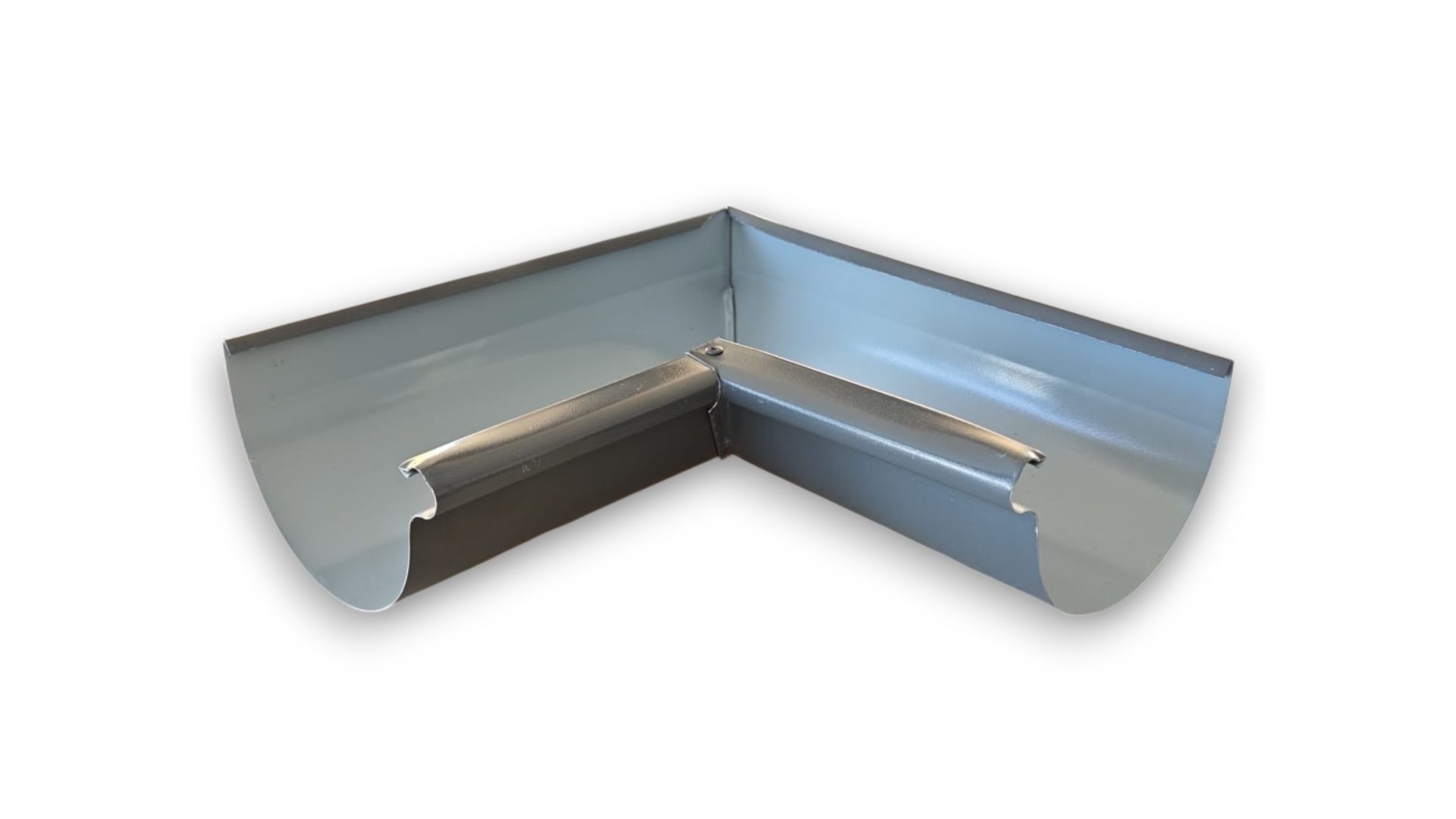

9. Apaļās teknes iekšējais stūris
Iekšējais teknes stūris paredzēts ēkas iekšējo stūru risinājumiem.
Standarta leņķis 90°, pēc individuāla pasūtījuma iespējams iegādāties citus leņķus.

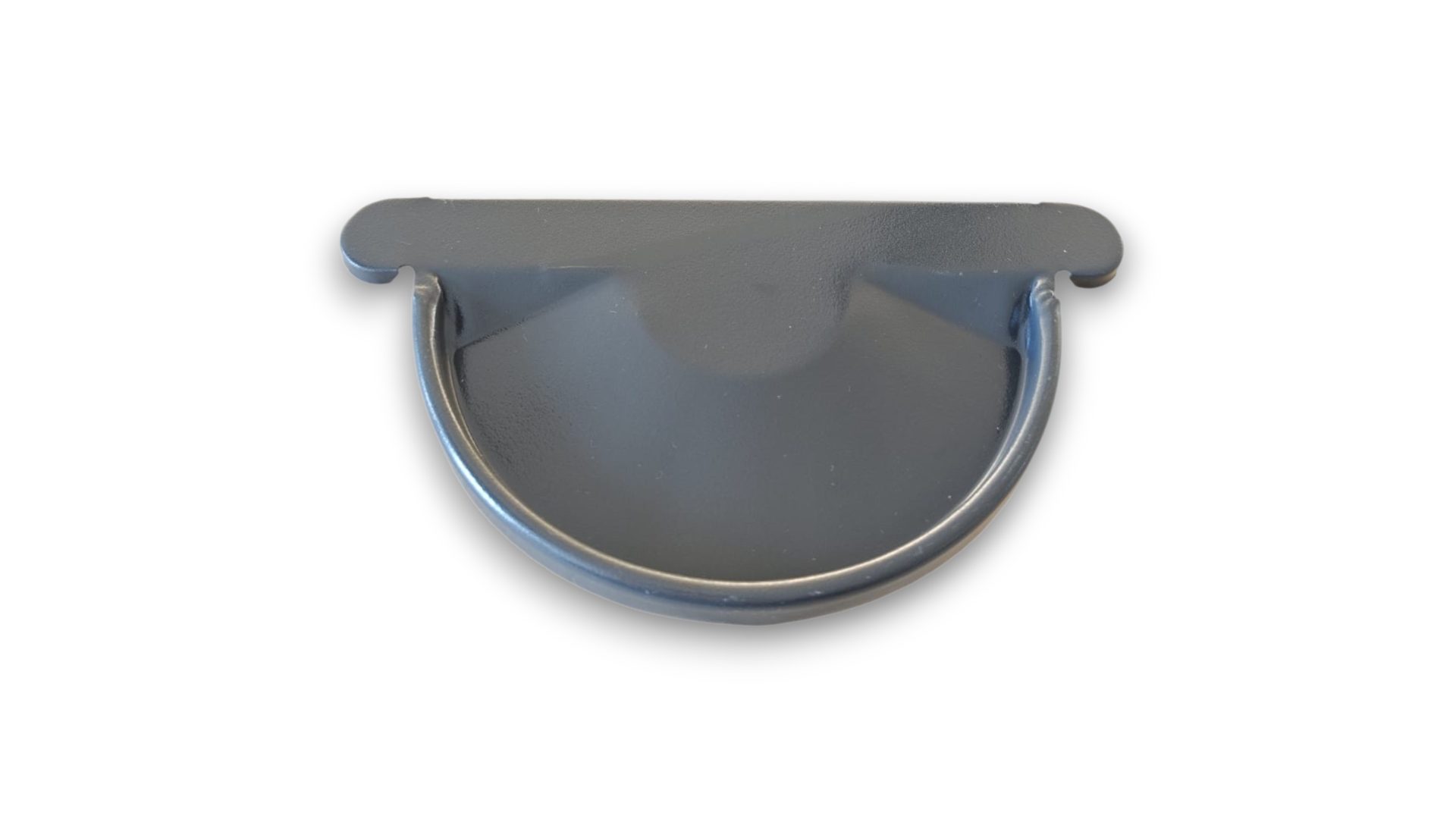

10. Apaļās teknes gals
Teknes gala elements noslēdz tekni un novērš ūdens izplūšanu teknes galā. Ieteicams piestiprināt ar silikonu vai falcgēlu.

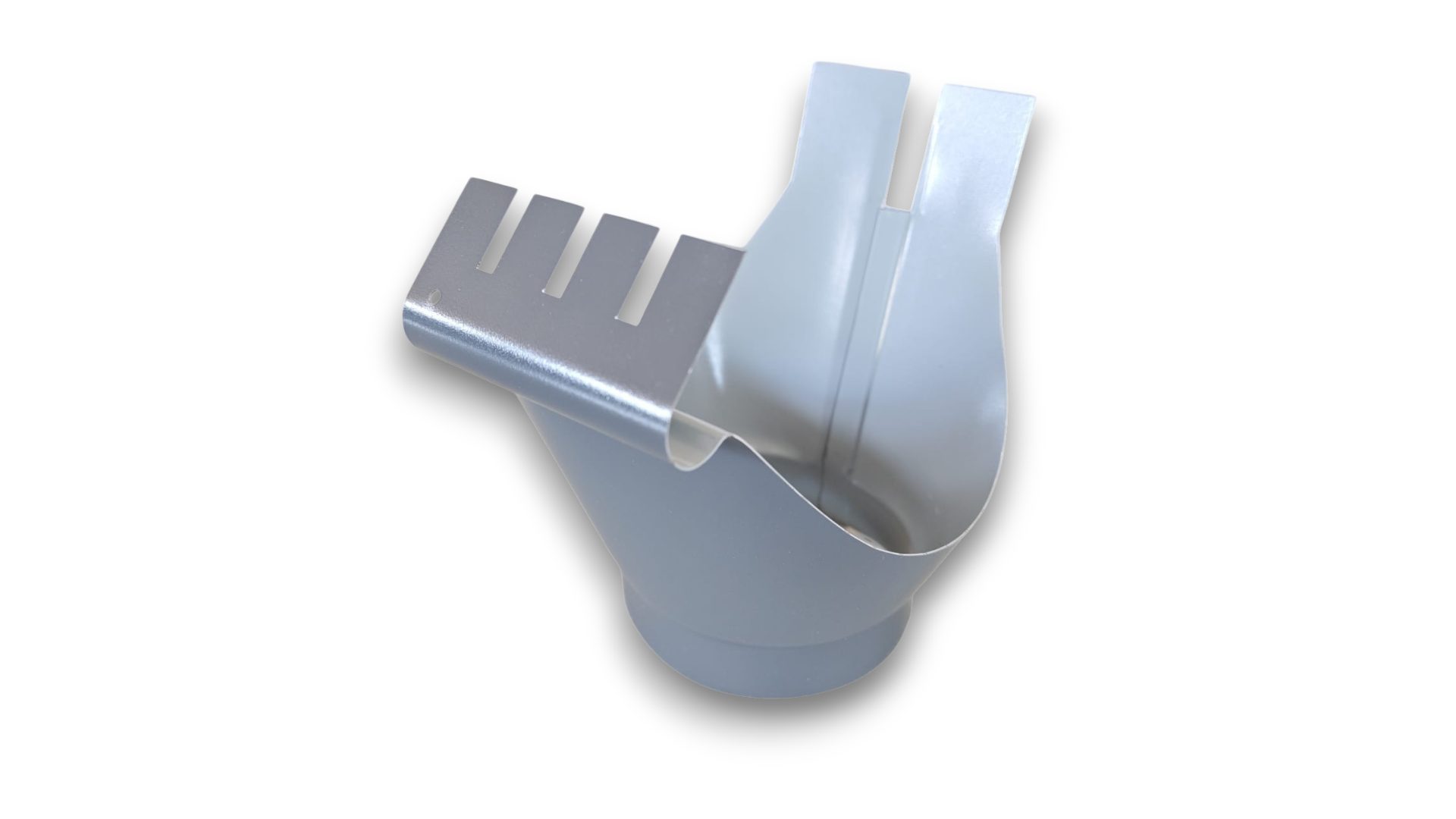

11. Piltuve – konektors teknei
Piltuve savieno tekni ar notekcauruli.
Pieejamie piltuvju veidi:
- 125mm tekne → 100mm caurule
- 150mm tekne → 100mm caurule
- 150mm tekne → 120mm caurule
- 150mm tekne → 150mm caurule

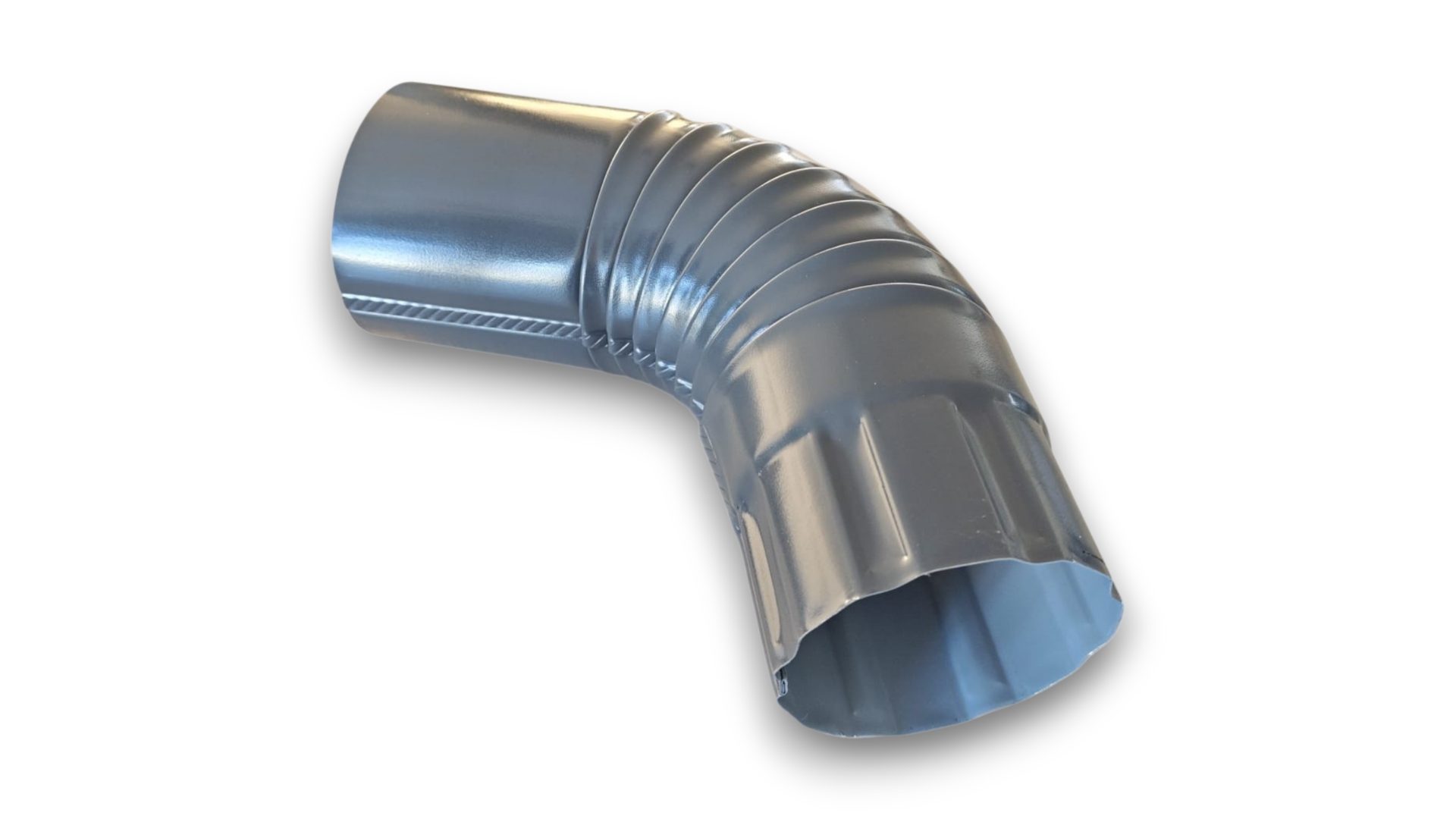

12. Īsais A līkums
Īsais A līkums paredzēts caurules virziena maiņai pie piltuves vai sienas.

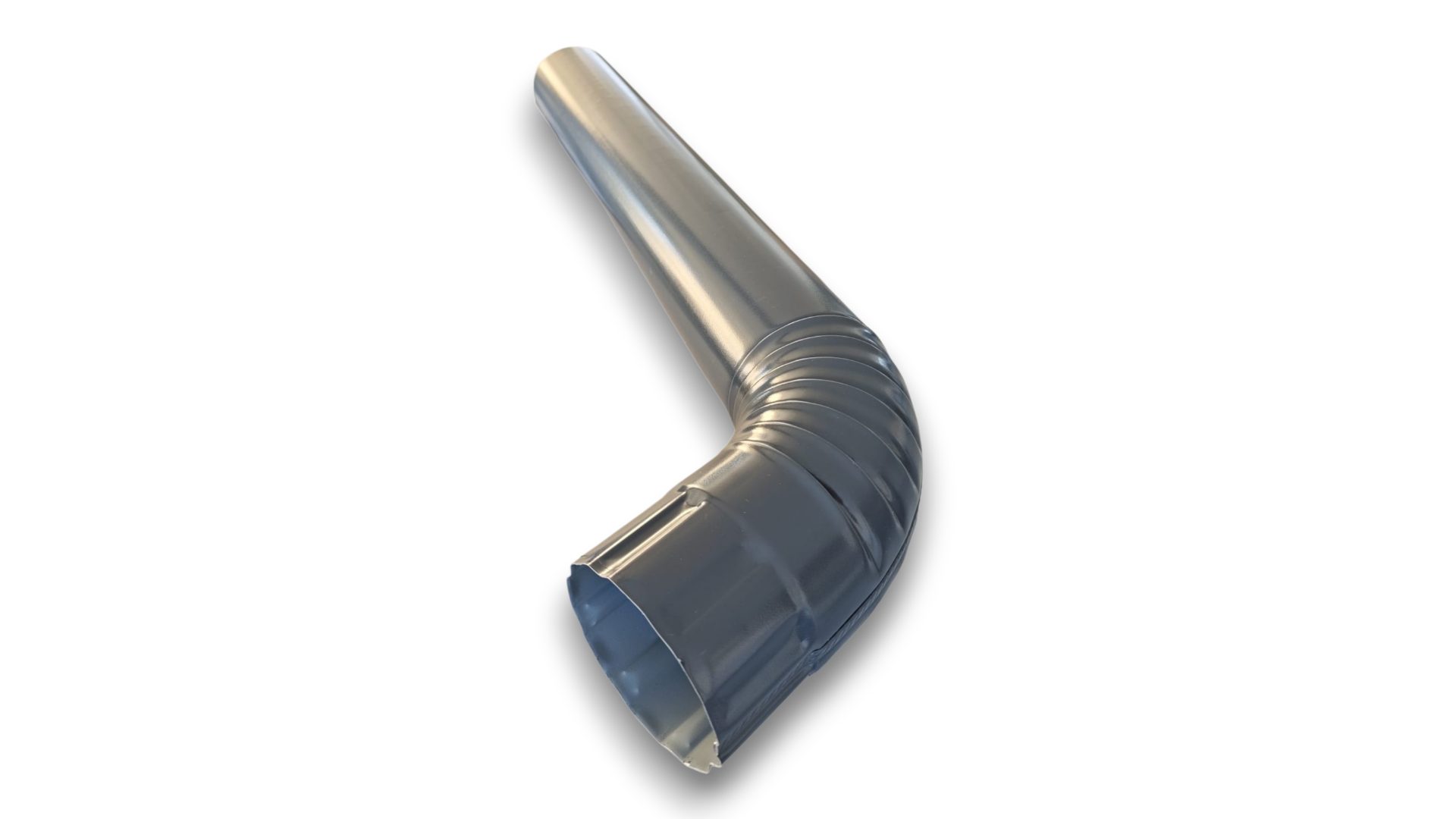

13. Garais B līkums
Garais B līkums paredzēts caurules novadīšanai gar fasādi vai ap ēkas konstrukcijas elementiem.
14. Apaļā caurule
Apaļā notekcaurule lietus ūdens novadīšanai.
Standarta garums: 2,5 m.

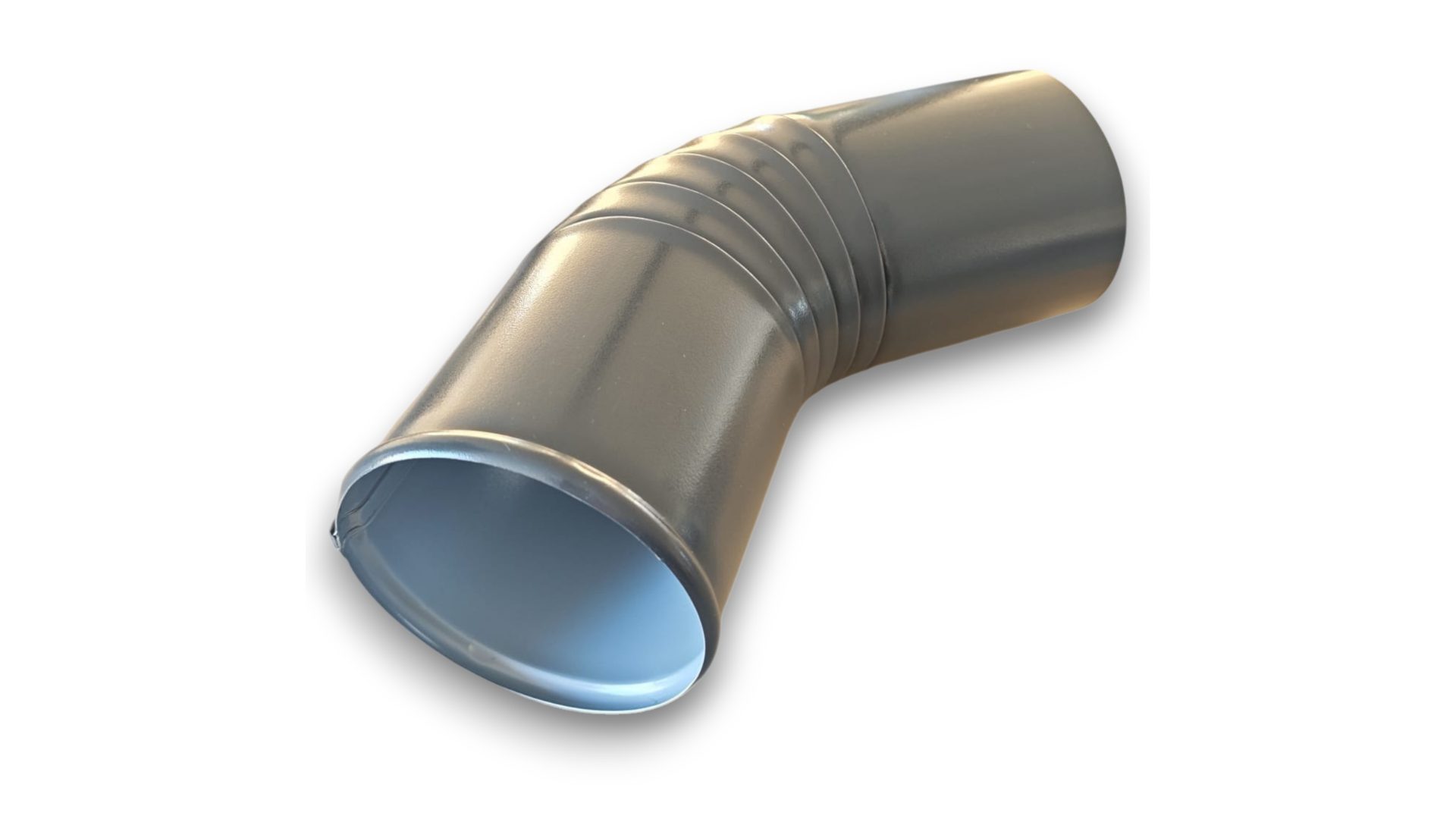

15. Caurules lejasgals
Lejasgals paredzēts ūdens novadīšanai prom no ēkas pamatiem.
16. Apaļās caurules stiprinājumi
Divdaļīgs caurules stiprinājums ar skrūvi un dībeli.
Divpusējo skrūvju garumi:
- 100 mm
- 150 mm
- 200 mm

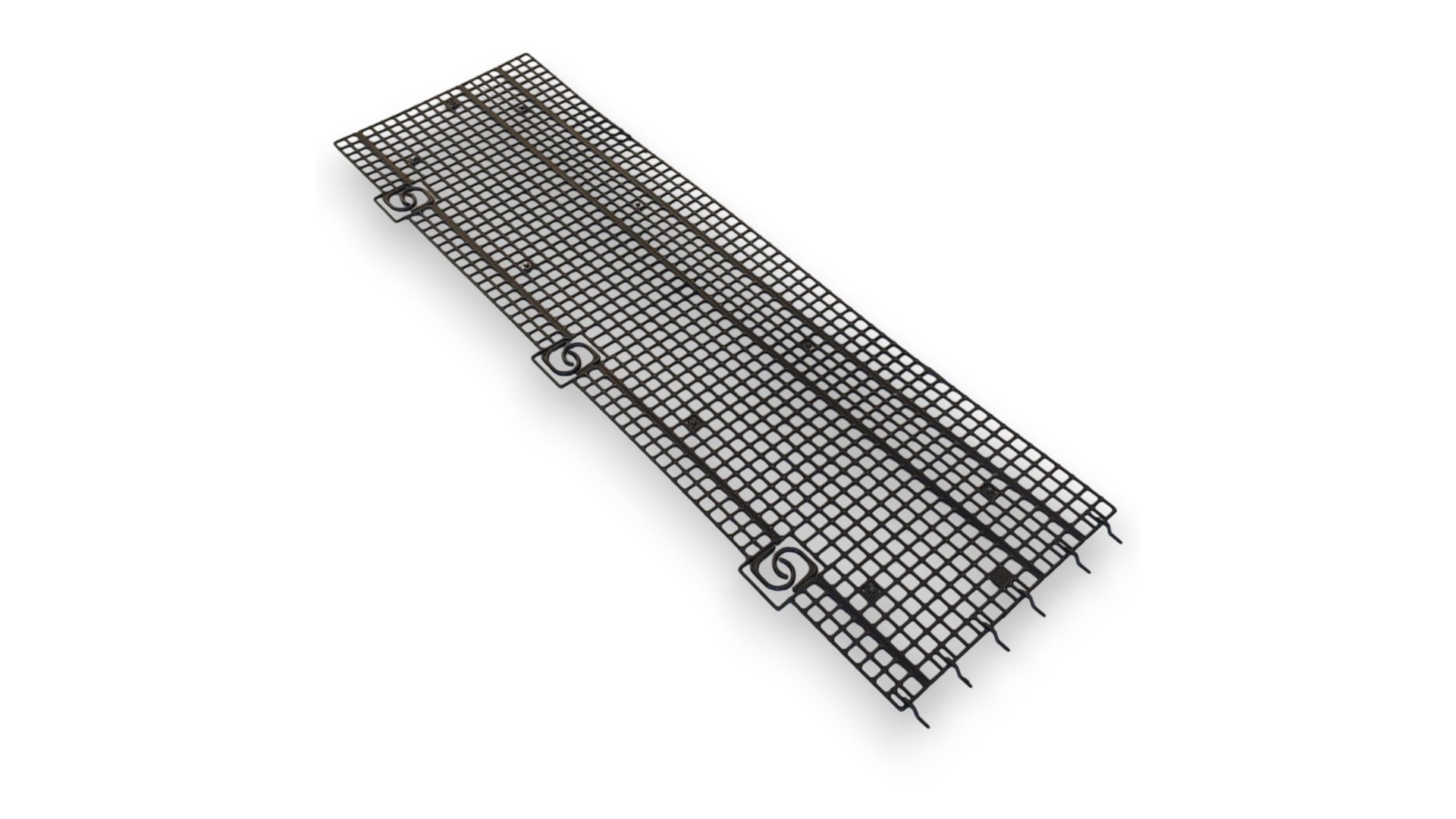

17. Teknes universālais aizsargsiets
Universālais teknes aizsargsiets novērš lapu un citu netīrumu iekļūšanu noteksistēmā.

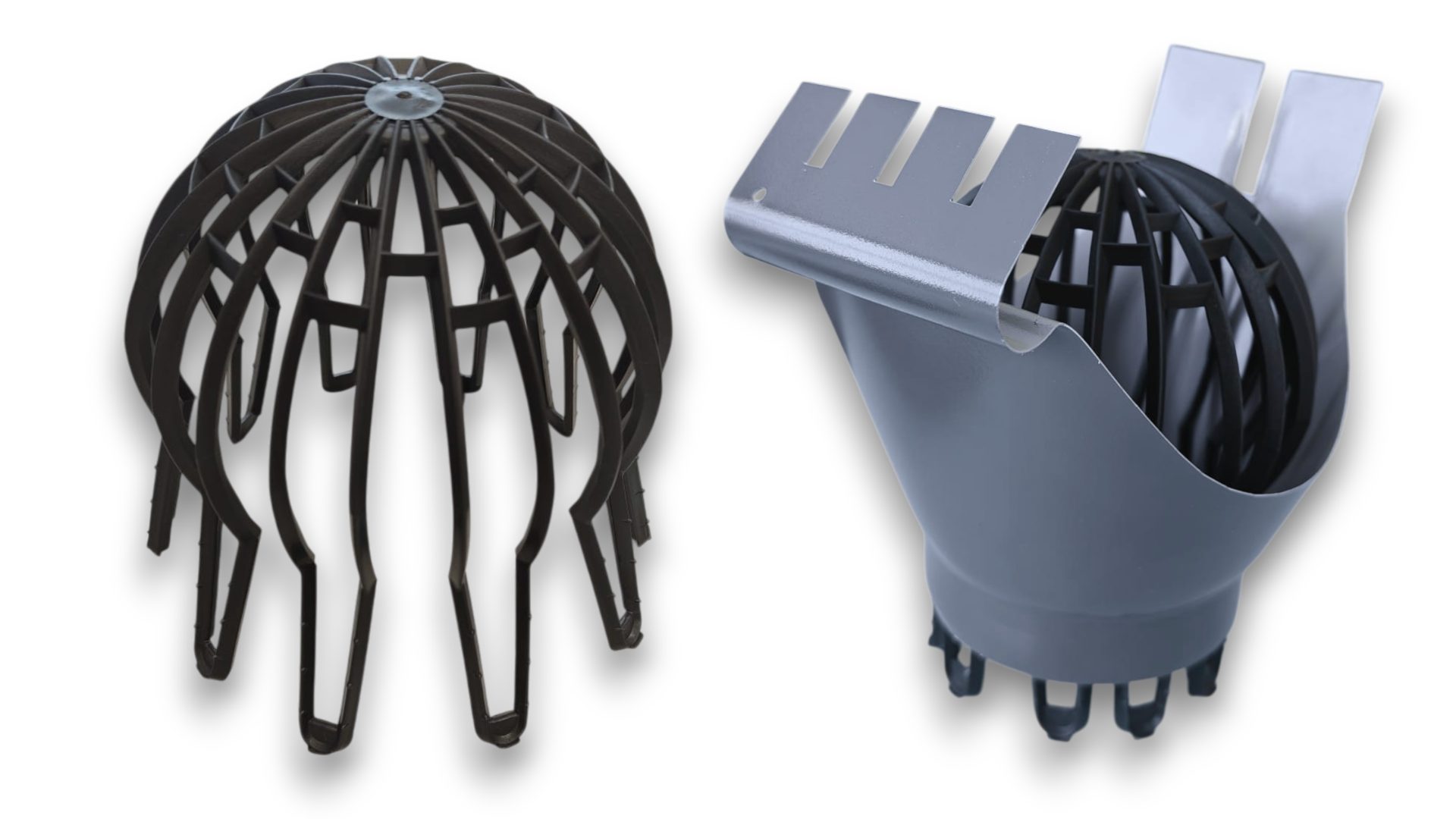

18. Piltuves lapu ķērājs
Lapu ķērājs tiek ievietots piltuvē, lai novērstu lapu un netīrumu nokļūšanu notekcaurulē.

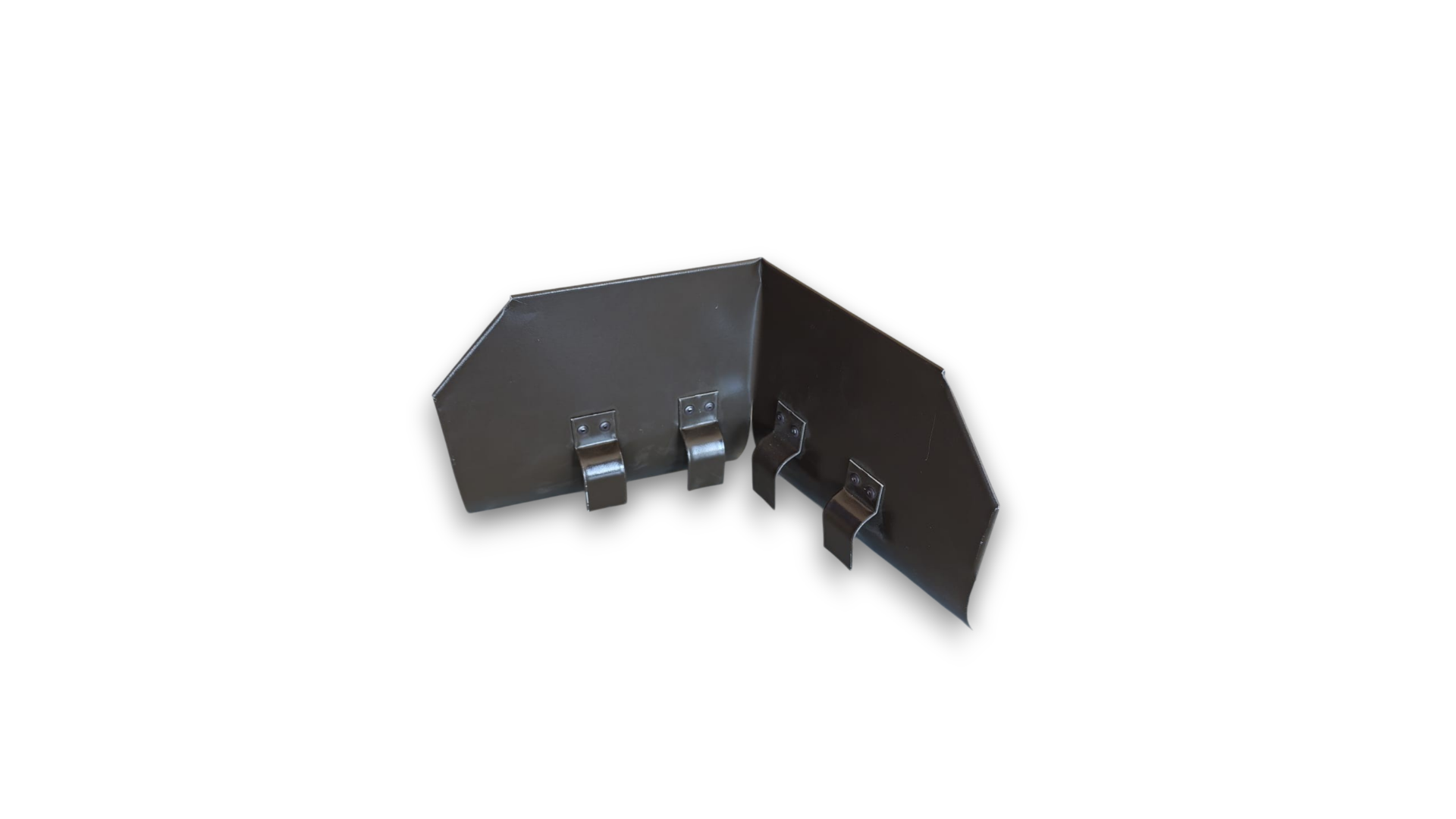

19. Teknes stūra aizsargs
Teknes stūra aizsargs palīdz novērst ūdens pārplūšanu teknes iekšējos stūros stipra lietus laikā.

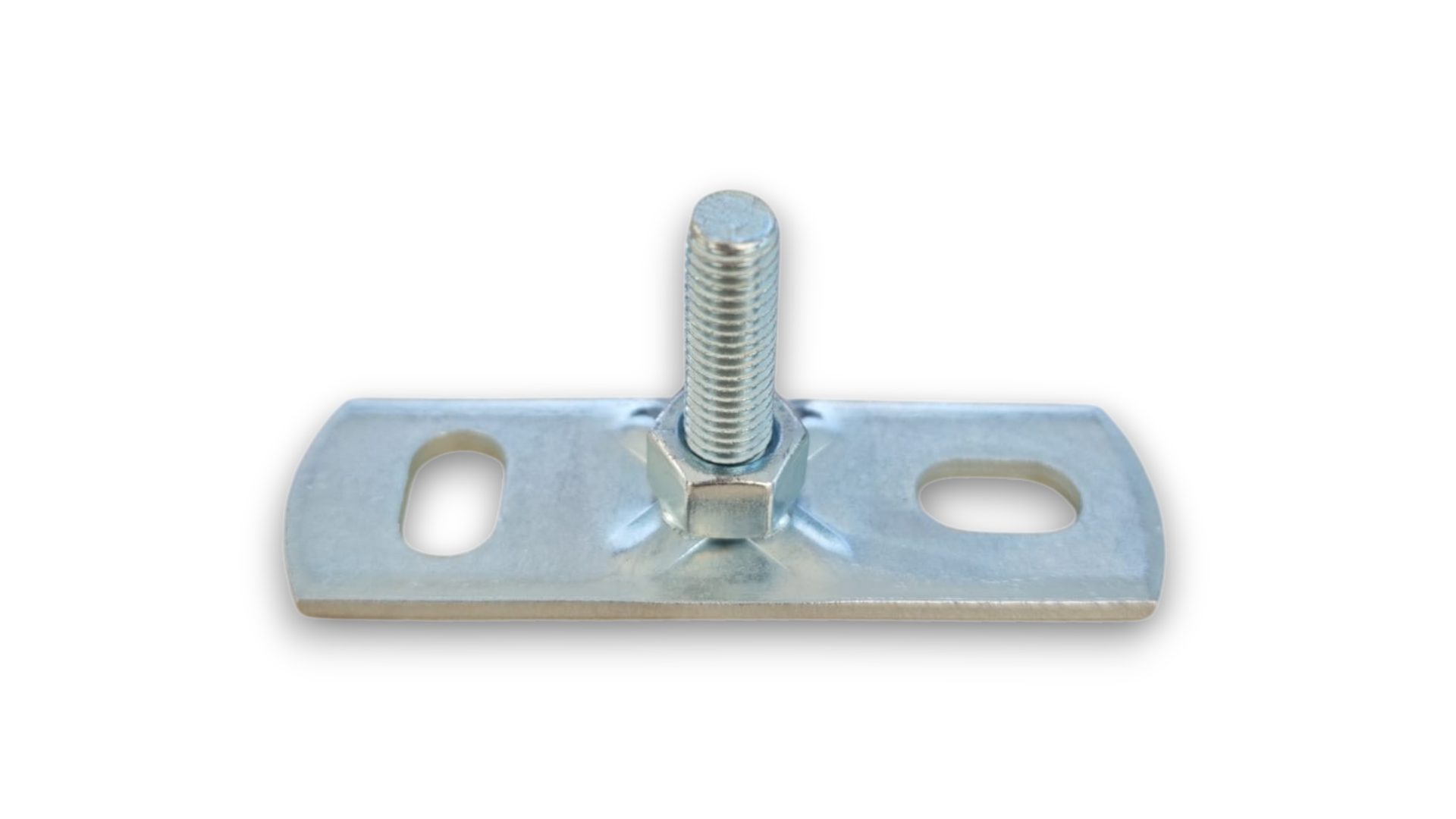

20. Fasādes stiprinājums notekcaurulei “Karro”
Fasādes stiprinājumi “Karro” ir alternatīva divpusējās skrūves (16. elements) izmantošanai. Tie ļauj savienot notekcaurules divdaļīgo stiprinājumu ar fasādi.
21. Tekņu ārējo stiprinājumu leņķa mainītāji
Tekņu ārējo stiprinājumu leņķa mainītāji ļauj regulēt teknes novietojuma leņķi, ja konstrukcija, pie kuras tos jāstiprina neatbilst vēlmēm. Pieejami 15 un 20 grādos.
