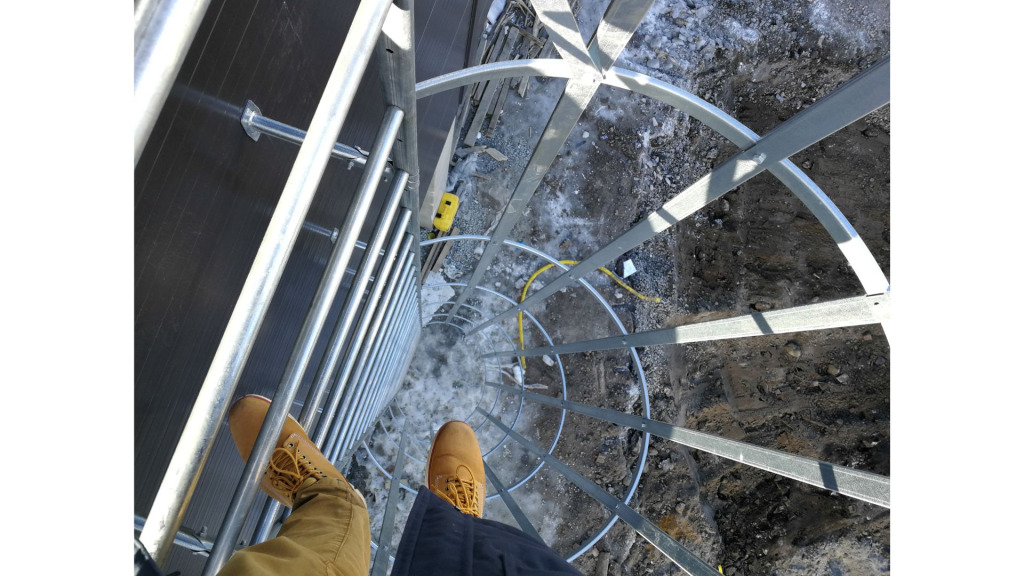

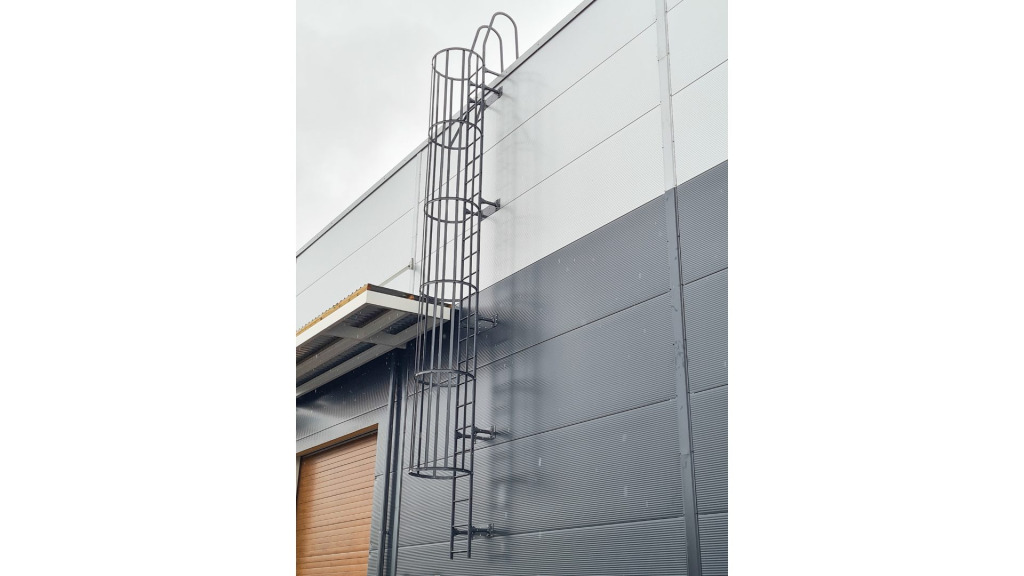

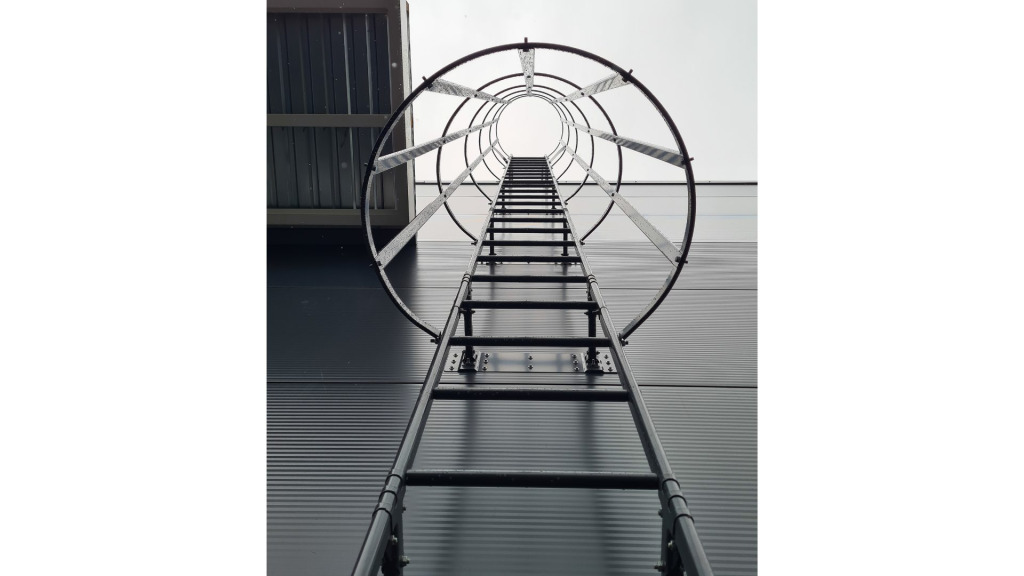

Fasādes kāpņu drošības nožogojums jeb drošības būris paredzēts uzstādīšanai uz TOODE 450 mm platuma fasādes kāpnēm. Tas ap kāpnēm izveido norobežotu kāpšanas zonu un palīdz nodrošināt drošāku pārvietošanos pa stacionārām sienas kāpnēm.
Drošības nožogojums ir veidots no savstarpēji savienojamiem 1200 mm augstiem posmiem. Nožogojuma loka iekšējais diametrs ir 750 mm. Kāpņu sistēmas elementi pieejami TOODE RR kataloga krāsās, kā arī pēc individuāla pasūtījuma citās krāsās.
Drošības nožogojuma 1200 mm sākuma posms

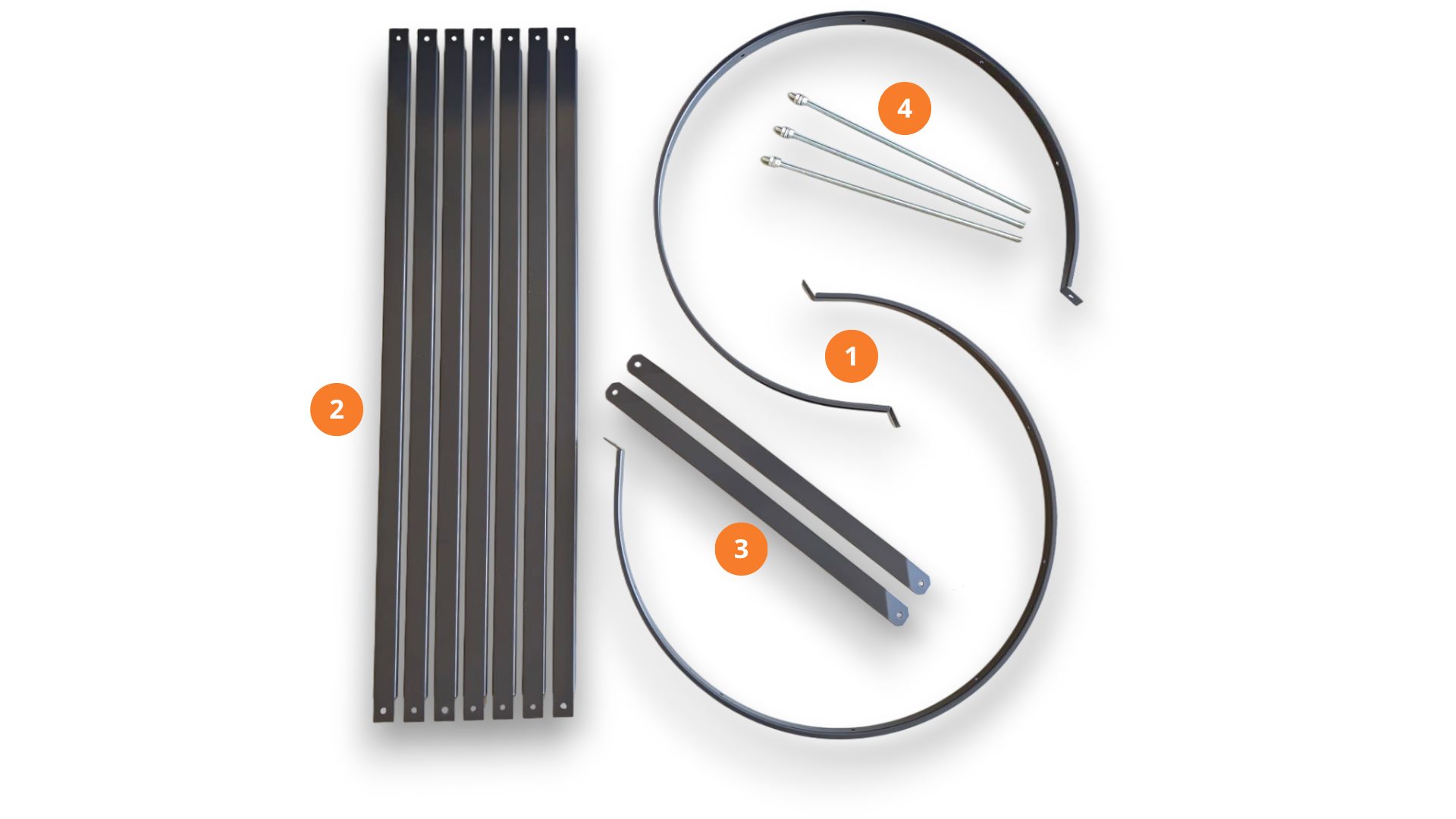

Attēlā redzami elementi, kas nepieciešami viena 1200 mm augsta drošības nožogojuma sākuma posma izveidei. Lai attēlu palielinātu, klikšķiniet uz tā.
- Drošības loks 450 mm kāpnēm – vienam 1200 mm sākuma posmam nepieciešami divi loki: apakšējais un augšējais. Loka iekšējais diametrs ir 750 mm.
- Kāpņu drošības nožogojuma vertikāle, L = 1200 mm – vienam posmam nepieciešamas septiņas vertikāles. Tās uzstāda drošības loku iekšpusē vienādos attālumos un perpendikulāri lokiem.
- Diagonālais balsts – sākuma posmam nepieciešami divi balsti. Tie savieno nožogojuma apakšējo loku ar kāpņu rāmi, nostiprina loka pozīciju un stabilizē nožogojuma apakšējo daļu. Diagonālie balsti nepieciešami tikai pie nožogojuma apakšējā loka, tādēļ tie nav jāatkārto katrā nākamajā 1200 mm posmā.
- M10 × 500 mm vītņstieņa komplekts – M10 × 500 mm vītņstienis ar diviem M10 uzgriežņiem un divām paplāksnēm. Sākuma posmam nepieciešami trīs komplekti: pa vienam katra drošības loka savienošanai ar kāpnēm un viens abu diagonālo balstu augšējo galu piestiprināšanai pie kāpnēm.
Sākuma posma montāžai papildus nepieciešami:
- 14 gab. M8 × 25 skrūves ar uzgriežņiem septiņu vertikāļu piestiprināšanai pie abiem drošības lokiem un divu diagonāļu piestiprināšanai (tās stiprinās ar vertikālēm paredzētām skrūvēm);
Nepieciešama palīdzība ar drošības nožogojuma komplektāciju?
Nosakiet vajadzīgo nožogojuma augstumu, un TOODE speciālisti palīdzēs aprēķināt nepieciešamo posmu, stiprinājumu un savienojumu skaitu.
Drošības nožogojuma pagarināšana
Katrs nākamais posms palielina drošības nožogojuma augstumu par 1200 mm. Pagarinājumam izmanto iepriekšējā posma augšējo drošības loku, tādēļ katram papildu posmam vajadzīgs tikai viens jauns loks.
Katram nākamajam 1200 mm posmam nepieciešams:
- 1 drošības loks 450 mm kāpnēm;
- 1 M10 × 500 mm vītņstieņa komplekts ar diviem M10 uzgriežņiem un divām paplāksnēm;
- 7 kāpņu drošības nožogojuma vertikāles, L = 1200 mm;
- 7 gab. M8 × 25 skrūves ar uzgriežņiem vertikāļu piestiprināšanai pie abiem lokiem.
Papildu diagonālie balsti pagarinājuma posmiem nav nepieciešami – divus diagonālos balstus uzstāda vienu reizi pie visa nožogojuma apakšējā loka.
Uzstādīšanas shēma

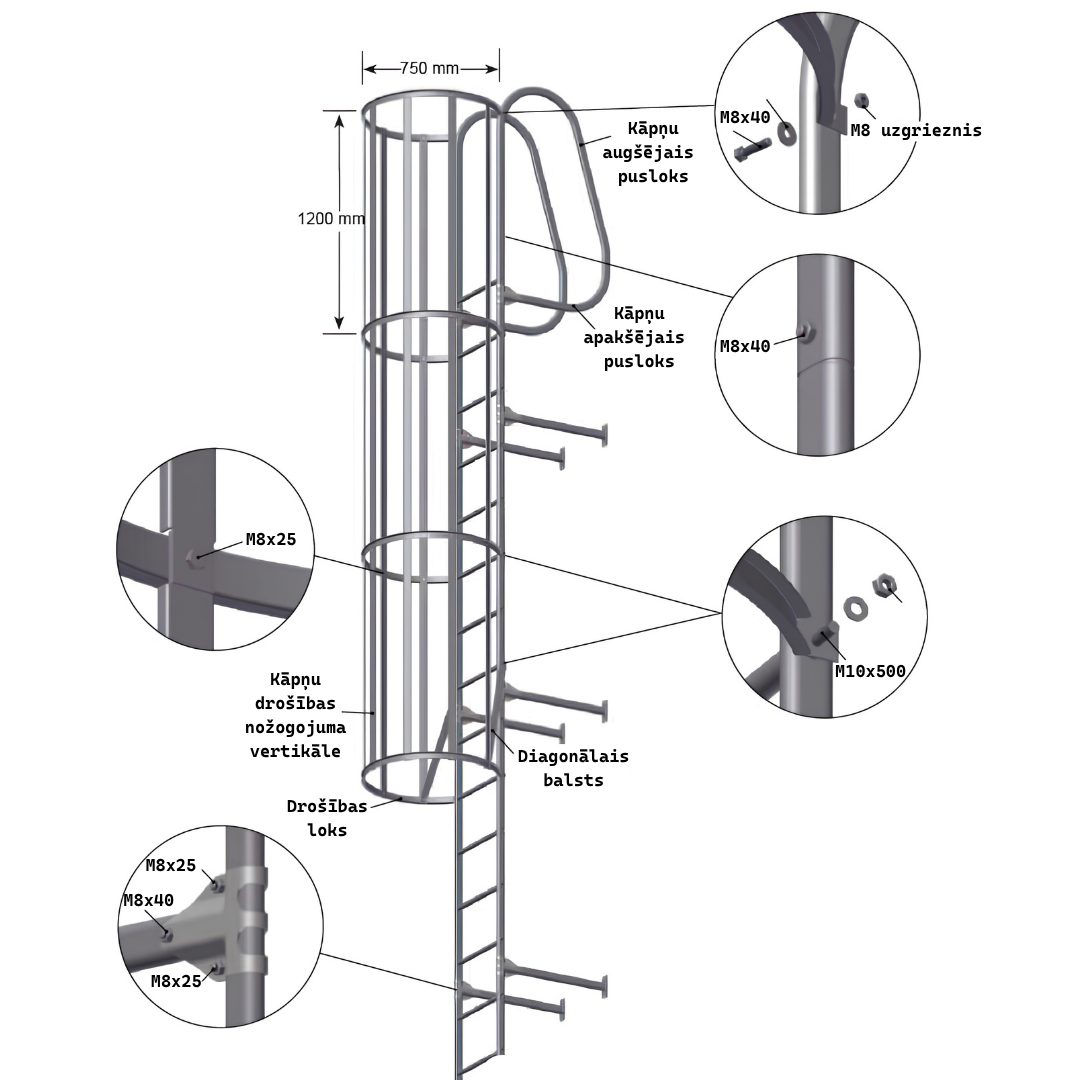

Shēmā redzams drošības loku, vertikāļu, diagonālo balstu un stiprinājumu izvietojums uz fasādes kāpnēm. Lai attēlu palielinātu, klikšķiniet uz tā.
- Drošības lokus uzstāda ar 1200 mm soli un ar M10 × 500 mm vītņstieņiem piestiprina caur kāpņu rāmja pakāpieniem.
- Apakšējam drošības lokam jāatrodas 2200–3000 mm augstumā no kāpšanas sākuma līmeņa.
- Septiņas vertikāles novieto loku iekšpusē vienādos attālumos un piestiprina ar M8 × 25 skrūvēm un uzgriežņiem.
- Divus diagonālos balstus ar M8 × 25 skrūvēm piestiprina pie apakšējā drošības loka (identiskās vietās, kur stiprinātas vertikāles) , bet to augšējos galus ar vienu M10 × 500 mm vītņstieņa komplektu – pie kāpņu rāmja.
- Ja nožogojums sniedzas līdz fasādes kāpņu augšējiem puslokiem, augšējo drošības loku pie tiem piestiprina ar M8 × 40 skrūvēm un uzgriežņiem.
Drošības nožogojumu iespējams uzstādīt gan fasādes kāpņu montāžas laikā, gan pēc jau uzstādītu kāpņu montāžas. Uzstādot kāpnēm drošības nožogojumu, jāparedz arī papildu sienas stiprinājumu pāri atbilstoši konkrētajai konstrukcijai.
Tehniskā informācija
- Paredzēts: TOODE 450 mm platām fasādes kāpnēm
- Viena posma augstums: 1200 mm
- Drošības loka iekšējais diametrs: 750 mm
- Vertikāļu skaits vienā posmā: 7 gab.
- Drošības loku vertikālais solis: 1200 mm
- Apakšējā loka uzstādīšanas augstums: 2200–3000 mm no kāpšanas sākuma līmeņa
- Virsmas pārklājums: Z275 cinka pārklājums un pulverkrāsojums
- Krāsu izvēle: TOODE RR kataloga krāsas; pēc individuāla pasūtījuma arī citas krāsas
Atbilstība un deklarētie rādītāji
Saskaņā ar TOODE datiem fasādes kāpņu drošības nožogojums atbilst RT 85-11132 prasībām, un tā izmēri atbilst EN ISO 14122-4:2016 standartam.
TOODE sienas kāpņu TB tipa tehniskajā datu lapā kāpnes paredzētas piekļuvei ēkas jumtam vai citai platformai. Datu lapa attiecas uz sienas kāpnēm, pie kurām tiek uzstādīts drošības nožogojums, un tajā norādīti šādi kāpņu sistēmas rādītāji:
- Pārbaudes standarti: RT 85-11132 un EN 12951:2004, sistēma 3
- Mehāniskā izturība: C1 un C2 atbilstoši EN 12951:2004
- Reakcija uz uguni: A1 klase
- Ārējās uguns iedarbības rādītājs: uzskatāms par atbilstošu Broof klasei
- Ilgmūžība: Z275 cinka pārklājums un aptuveni 80 µm pulverkrāsojuma slānis
Tehniskajā datu lapā deklarētie rādītāji attiecas uz TOODE sienas kāpnēm, nevis uz drošības nožogojumu kā atsevišķi pārbaudītu produktu. Konkrētā objekta risinājums, nožogojuma nepieciešamība, kopējais augstums un stiprinājumu skaits jānosaka atbilstoši projektam, lietošanas mērķim un objektā piemērojamām prasībām.
