Jumta tilti Classic jumta segumam
Jumta tilti Classic jumta segumam nodrošina drošu pārvietošanos apkopes un skursteņu tīrīšanas laikā.
Šī sistēma ļauj uzstādīt jumta tiltu, neveicot skrūvēšanu caur jumta segumu.
Jumta tilti un to komplektējošie elementi pieejami Toode RR kataloga krāsās,kā arī pēc individuāla pasūtījuma citās krāsās.
Pieejamie garumi: 3000 mm un 1200 mm.
3000 mm jumta tiltam nepieciešami 4 stiprinājumi,
savukārt 1200 mm tiltam – 2 stiprinājumi.
Pareiza stiprinājumu skaita izmantošana nodrošina vienmērīgu slodzes sadalījumu un drošu pārvietošanos.
1. Jumta stiprinājums Classic profilam
Montāža sākas ar jumta stiprinājumu, kas tiek novietots pie Classic profila savienojuma vietas (šuves).
2. Stiprinājuma stiprinājums (pretplāksne)
No otras puses tiek uzlikts stiprinājuma stiprinājums jeb pretplāksne, kas kopā ar pamata stiprinājumu aptver profila šuvi.
3. M8 x 30 mm skrūves
Abi elementi tiek savienoti ar M8 x 30 mm skrūvēm.
Ar šīm pašām skrūvēm stiprinājums tiek nostiprināts pie profila savienojuma vietas.
4. Stiprinājums pie profila šuves
Stiprinājums tiek pievilkts pie profila savienojuma vietas.
Tādējādi jumta segums netiek urbts vai skrūvēts cauri, saglabājot tā hermētiskumu.

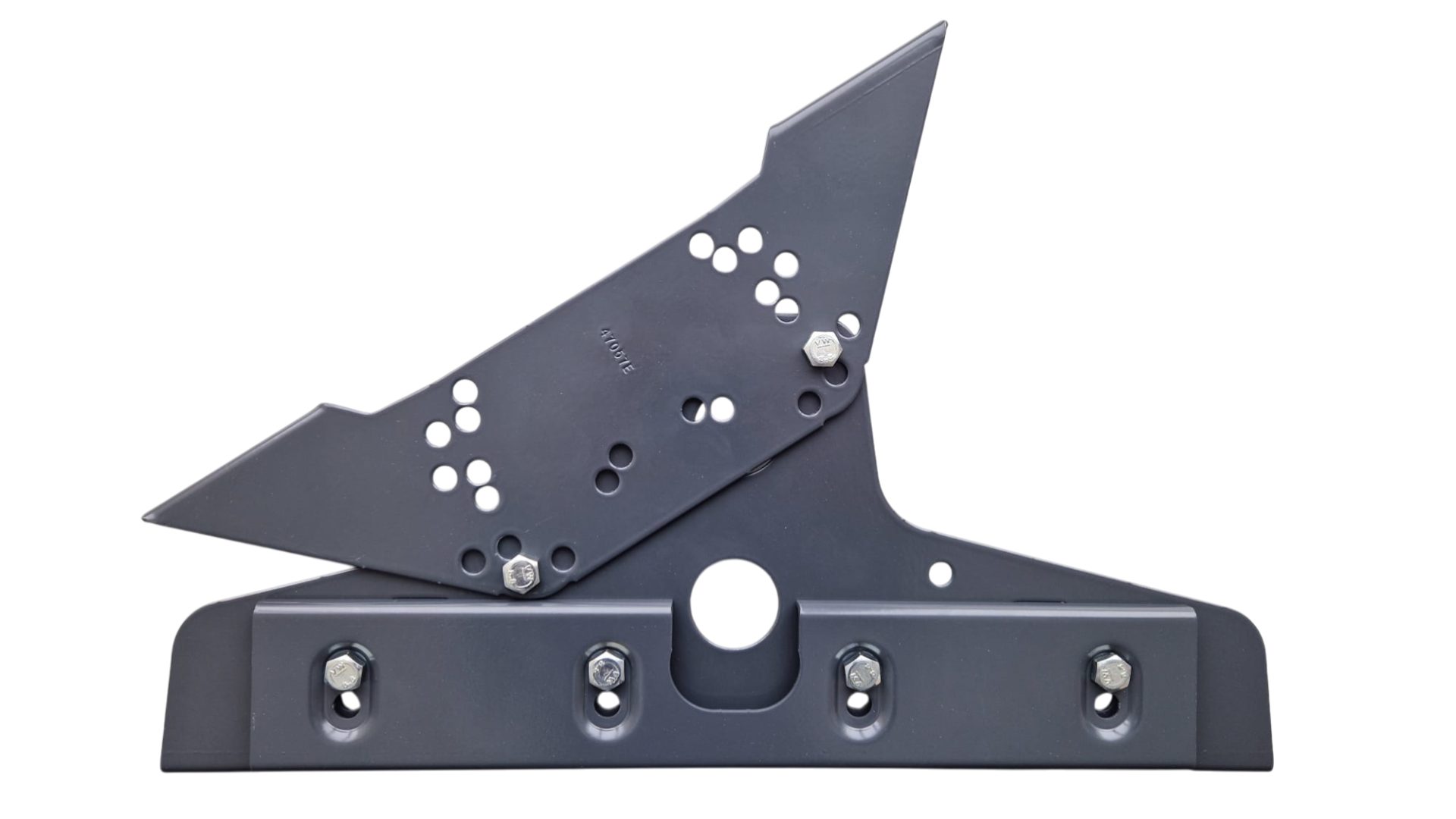

5. Jumta tilta stiprinājums
Tiek izmantots jumta tilta stiprinājums, kas tiek pievienots izveidotajai konstrukcijai ar M8 x 30 mm skrūvēm.

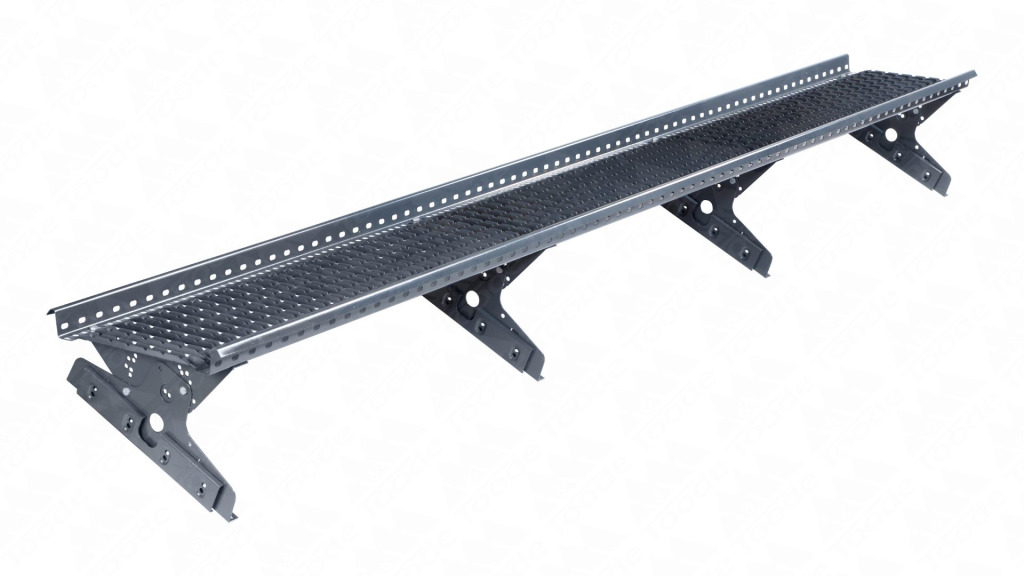

6. Gatava jumta tilta konstrukcija
Jumta tilta stiprinājums tiek nostiprināts vēlamajā leņķī,
un pēc tam pie konstrukcijas ar M8 x 30 mm skrūvēm tiek piestiprināts jumta tilts.
Pateicoties stiprināšanai pie profila šuves, tiek nodrošināta droša montāža bez jumta seguma bojāšanas,
vienlaikus saglabājot jumta hermētiskumu.
