Jumta tilti valcprofilam
Jumta tilti valcprofila jumta segumam nodrošina drošu pārvietošanos apkopes un skursteņu tīrīšanas laikā.
Montāža tiek veikta pie jumta šuves, neveicot skrūvēšanu cauri jumta segumam.
Jumta tilti un to komplektējošie elementi pieejami Toode RR kataloga krāsās, kā arī pēc individuāla pasūtījuma citās krāsās.
Pieejamie garumi: 3000 mm un 1200 mm.
3000 mm jumta tiltam nepieciešami 4 stiprinājumi, savukārt 1200 mm tiltam – 2 stiprinājumi.
Pareiza stiprinājumu skaita izmantošana nodrošina vienmērīgu slodzes sadalījumu un drošu pārvietošanos.
1. Stiprinājums valcprofilam
Montāža sākas ar stiprinājumu, kas tiek novietots pie valcprofila savienojuma vietas jeb šuves.

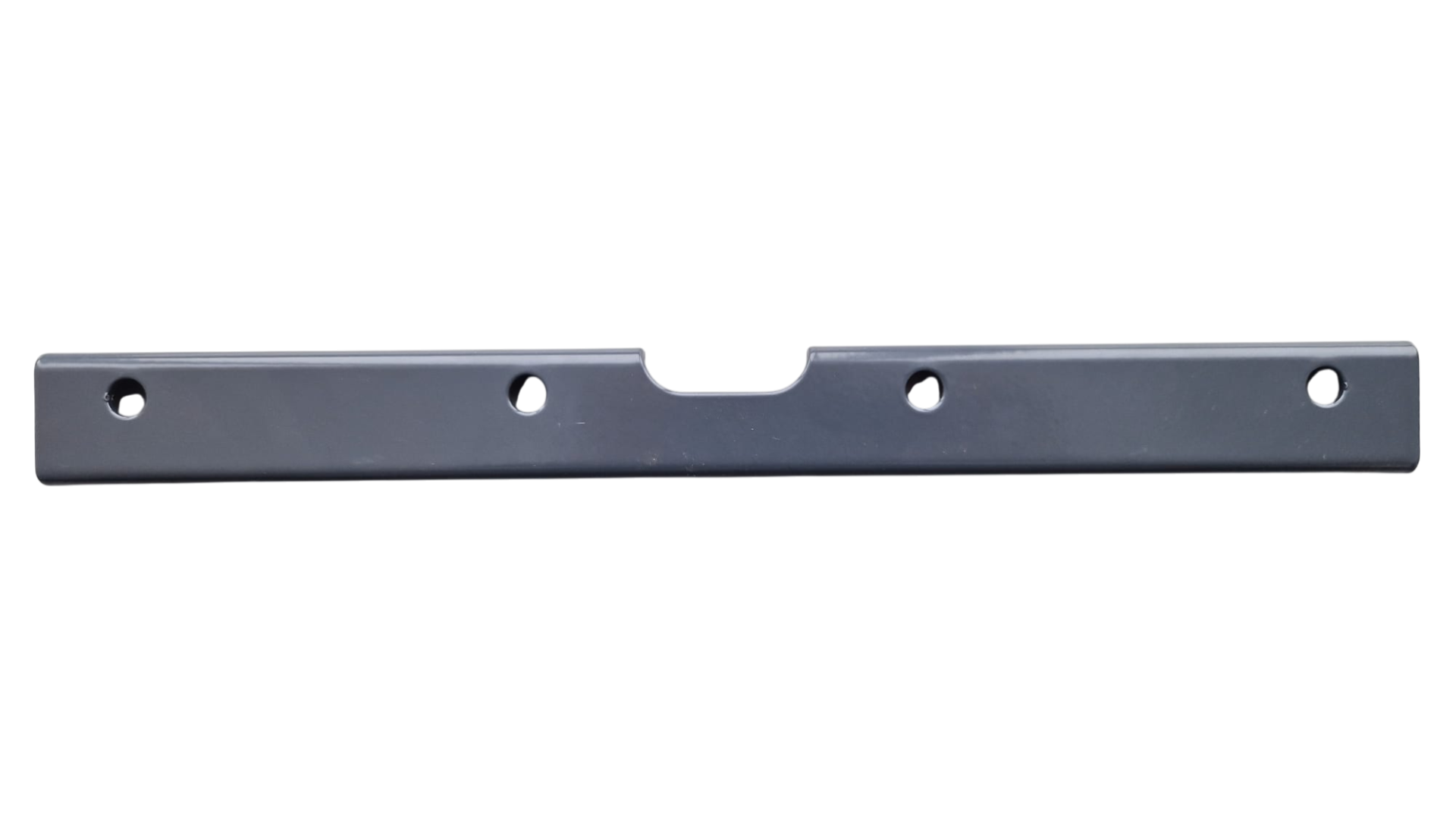

2. Stiprinājuma pretplāksne
No otras puses tiek uzlikta stiprinājuma pretplāksne, kas kopā ar pamata stiprinājumu aptver jumta šuvi.
3. M8 x 30 mm skrūves
Abi stiprinājuma elementi tiek savienoti ar M8 x 30 mm skrūvēm.
Ar šīm pašām skrūvēm stiprinājums tiek savilkts pie valcprofila šuves.

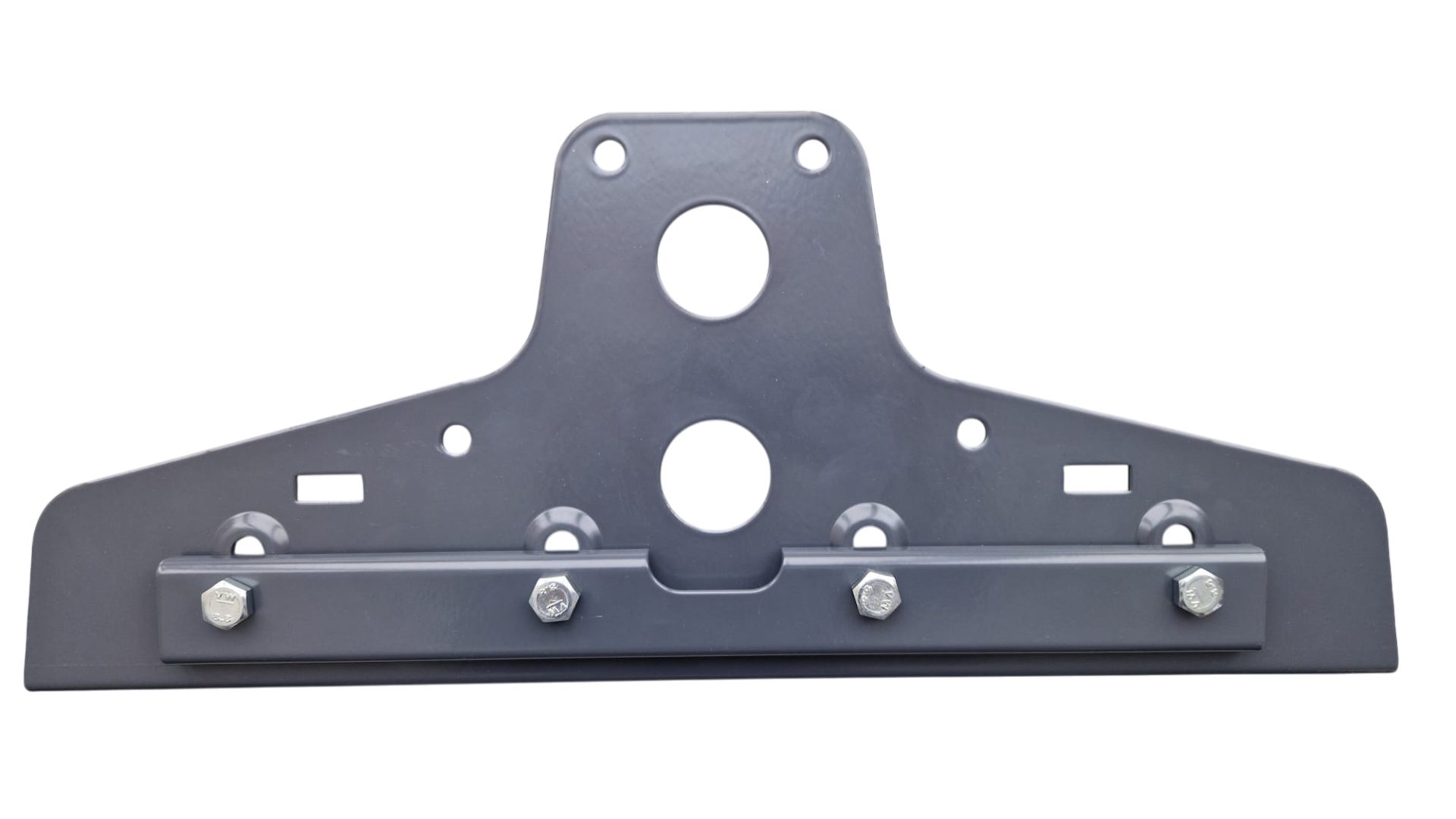

4. Stiprinājums pie valcprofila šuves
Stiprinājums cieši aptver šuvi un tiek pievilkts bez skrūvēšanas pie seguma.
Tādējādi tiek saglabāts jumta hermētiskums un konstrukcijas drošība.
5. Jumta tilta stiprinājums
Tālāk tiek izmantots jumta tilta stiprinājums, kas tiek pievienots izveidotajai konstrukcijai.

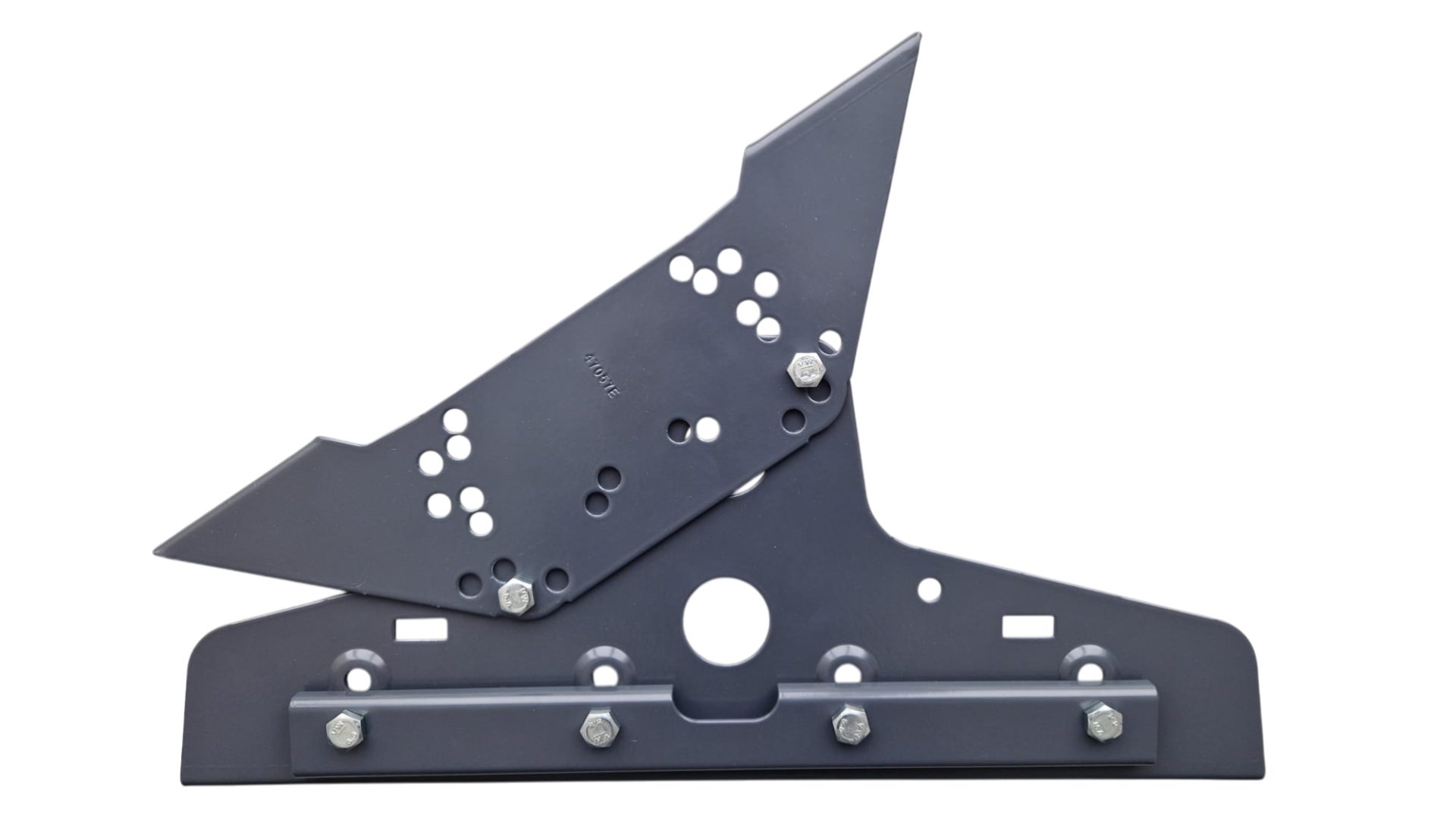

6. Gatava konstrukcija jumta tiltam
Jumta tilta stiprinājums tiek nostiprināts vēlamajā leņķī ar M8 x 30 mm skrūvēm.
Kad konstrukcija ir gatava, arī pats jumta tilts tiek piestiprināts ar šīm skrūvēm.
Šāda montāžas sistēma nodrošina drošu un stabilu jumta tilta uzstādīšanu valcprofila jumtam.
