Kantainā noteksistēma
Kantainā noteksistēma nodrošina efektīvu lietus ūdens savākšanu un novadīšanu no jumta, pasargājot ēkas fasādi un pamatus no mitruma. Sistēma sastāv no teknes, caurulēm, stiprinājumiem un savienojošajiem elementiem, kas veido pilnīgu un uzticamu ūdens novadīšanas risinājumu.
Kantainās noteksistēmas teknes izmērs: 125 mm.
Visi elementi pieejami krāsās:
Cinkots, RR11, RR20, RR21, RR22, RR23, RR29, RR32, RR33, RR37, RR40, RR41 un RR750.
Izmantotais materiāls – SSAB Pural BT ar divpusēju krāsas pārklājumu.
Materiāla biezums: 0,55 – 0,60 mm.

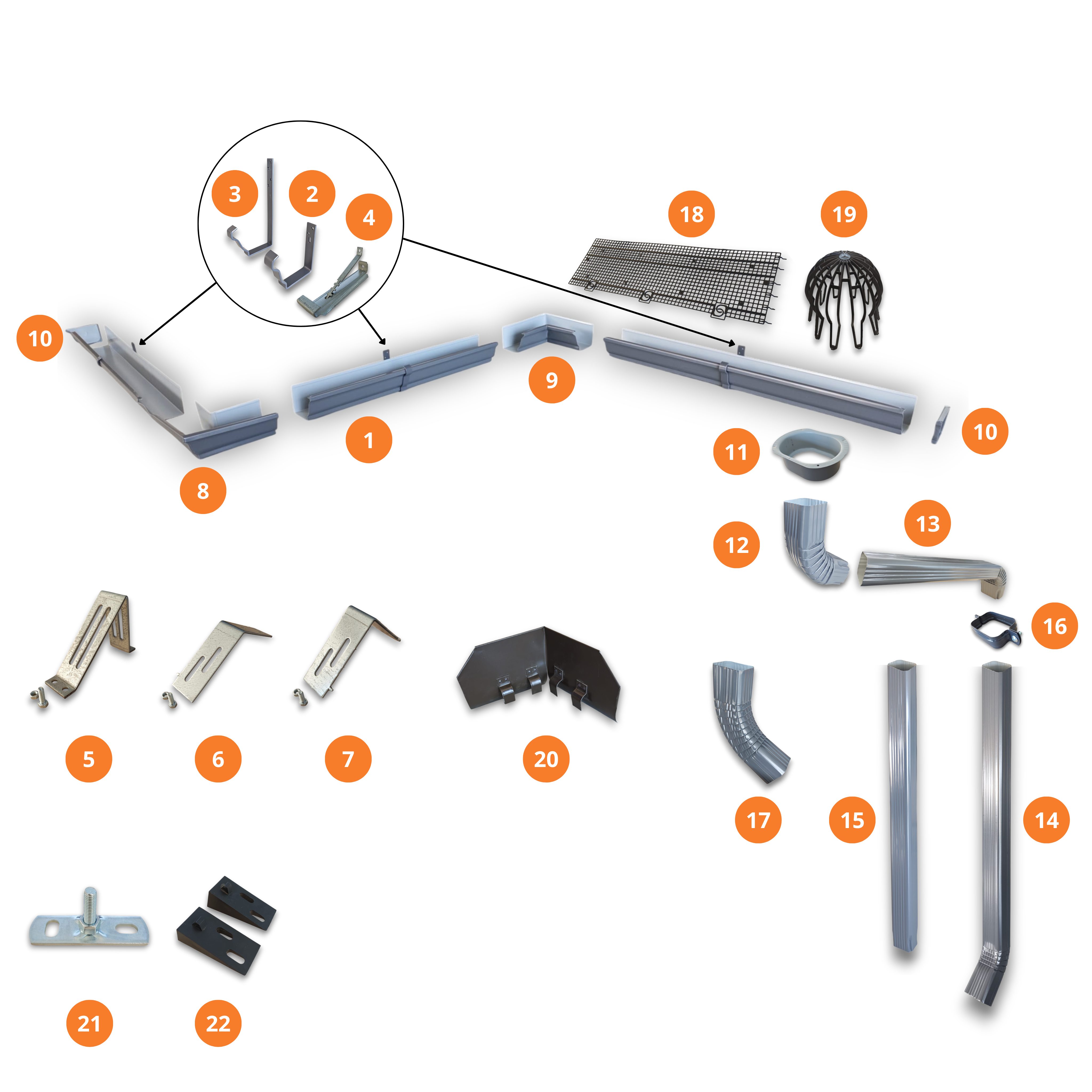

Sistēmas elementi
Noklikšķiniet uz attēla, lai to palielinātu!

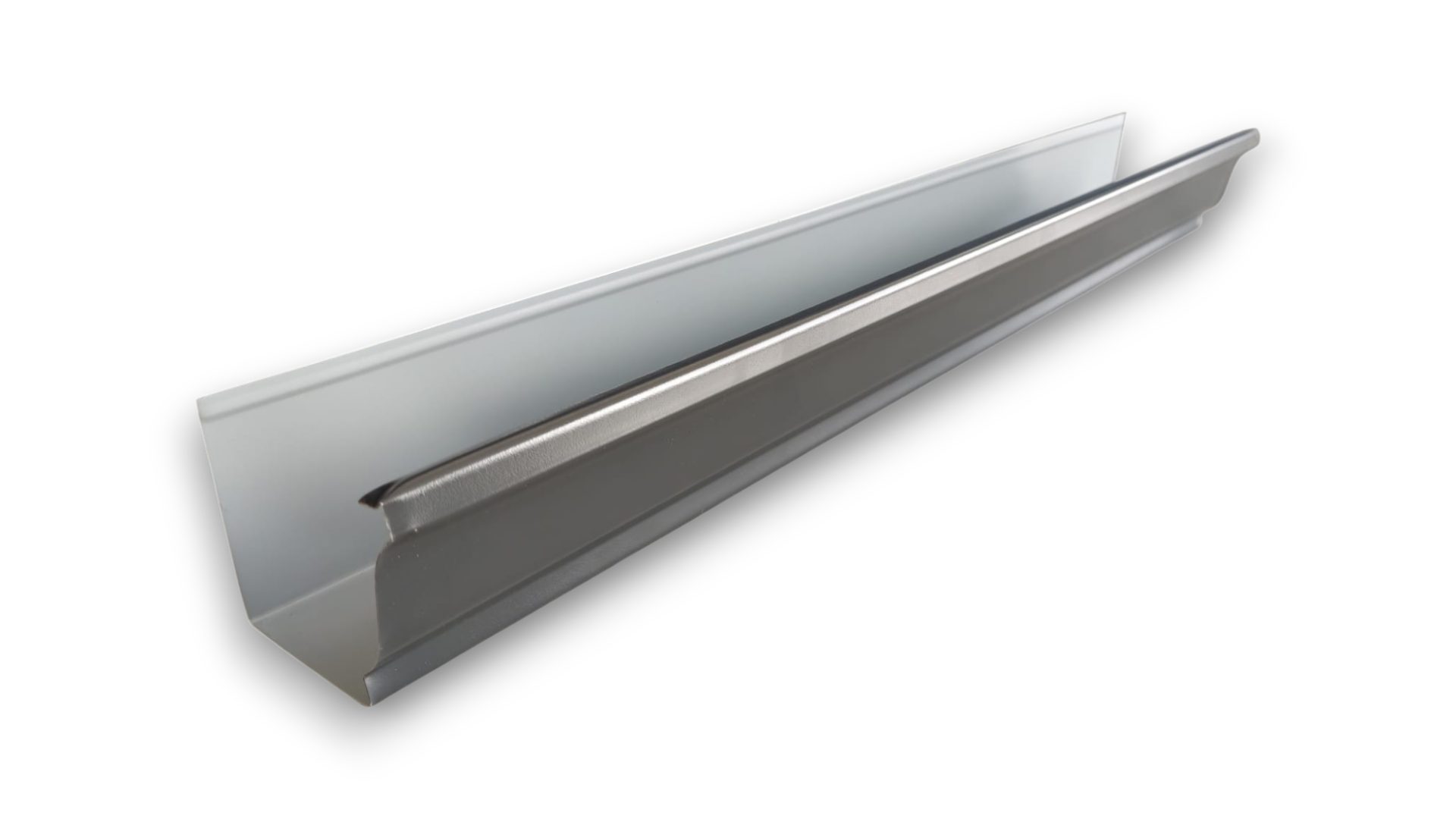

1. Kantainā tekne
Kantainā tekne paredzēta lietus ūdens savākšanai no jumta seguma.
Teknes izmērs: 125 mm.

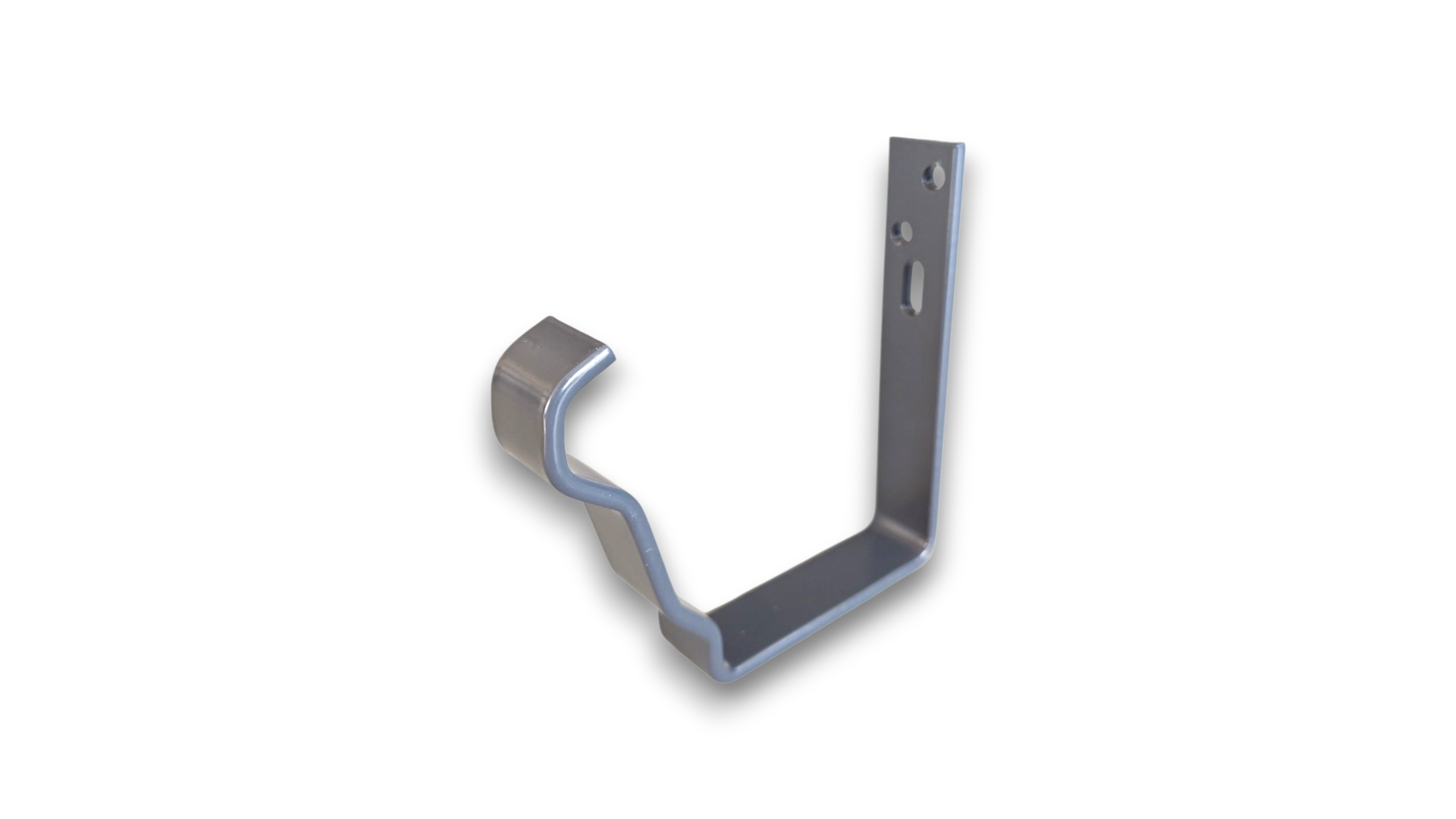

2. Kantainās teknes stiprinājums 140 mm
Teknes stiprinājums ar 140 mm iznesumu paredzēts teknes montāžai pie jumta konstrukcijas vai karnīzes.

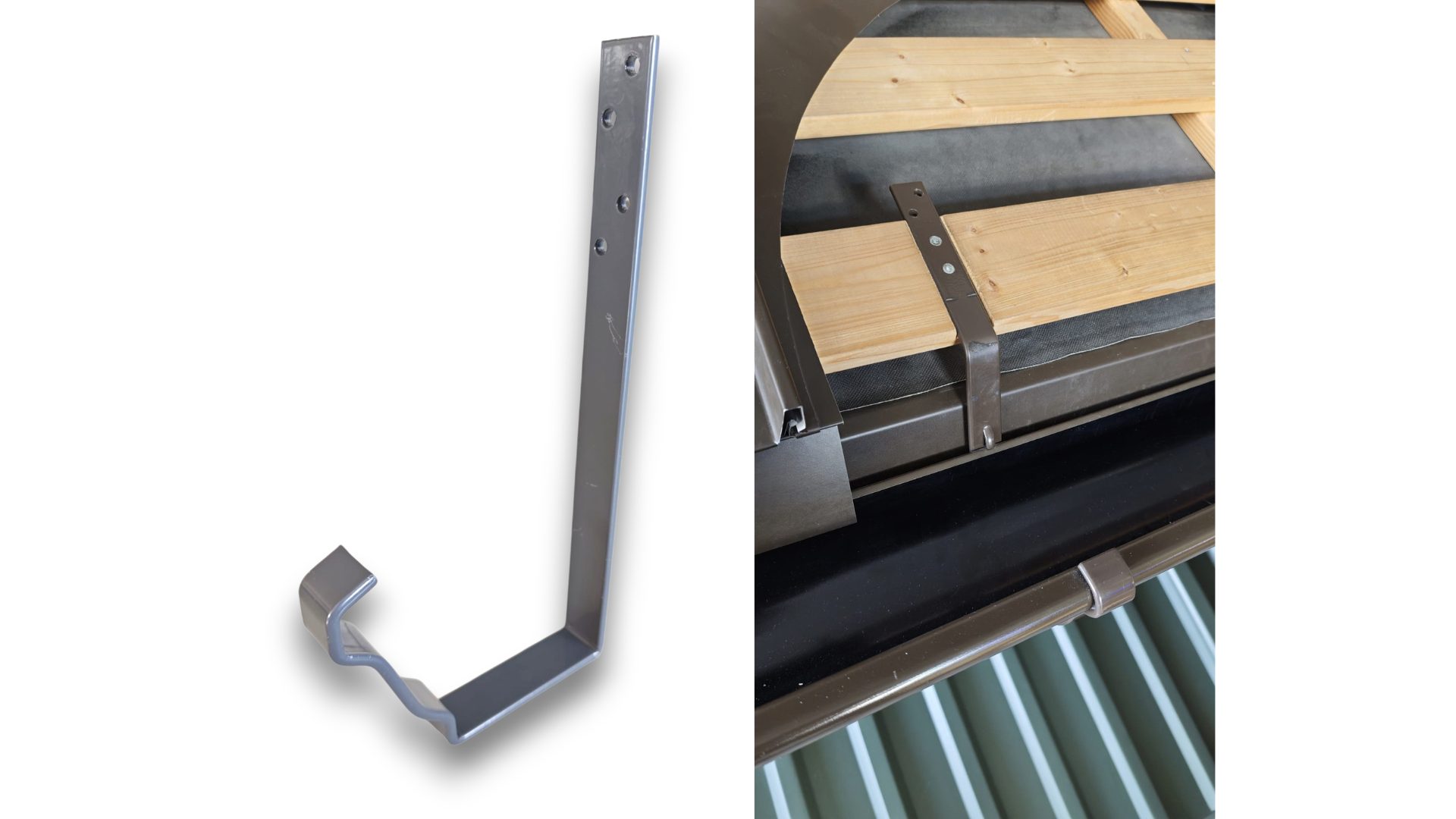

3. Kantainās teknes stiprinājums 300 mm
Teknes stiprinājums ar 300 mm iznesumu paredzēts gadījumiem, kad nepieciešams lielāks attālums starp tekni un stiprinājuma vietu.
Attēlā redzams viens no variantiem, kā stiprinājumu piestiprināt pie jumta konstrukcijas.
Stiprinājumu iespējams arī savērpt un piestiprināt sāniski pie spāres.
Šajā gadījumā ieteicams stiprinājumu krāsot pēc liekšanas.
Lai liekšanas laikā netiktu bojāts krāsas pārklājums, metāla stiprinājumu ieteicams nedaudz uzsildīt pirms locīšanas.
4. Teknes iekšējais stiprinājums
Teknes iekšējais stiprinājums ļauj kantaino tekni piestiprināt tās iekšpusē. Šim stiprinājumam ir iespējams regulēt leņķi un attālumu.
5. Teknes stiprinājumu pagarinātājs 45°
Pagarinātājs ar 45° leņķi ļauj pielāgot teknes stiprinājuma novietojumu pie jumta konstrukcijas.
6. Teknes stiprinājumu pagarinātājs 90°
90° pagarinātājs paredzēts teknes stiprinājuma montāžai gadījumos, kad nepieciešams mainīt stiprinājuma leņķi.
7. Teknes stiprinājumu pagarinātājs 120°
120° pagarinātājs ļauj pielāgot teknes stiprinājuma leņķi sarežģītākās jumta konstrukcijās.

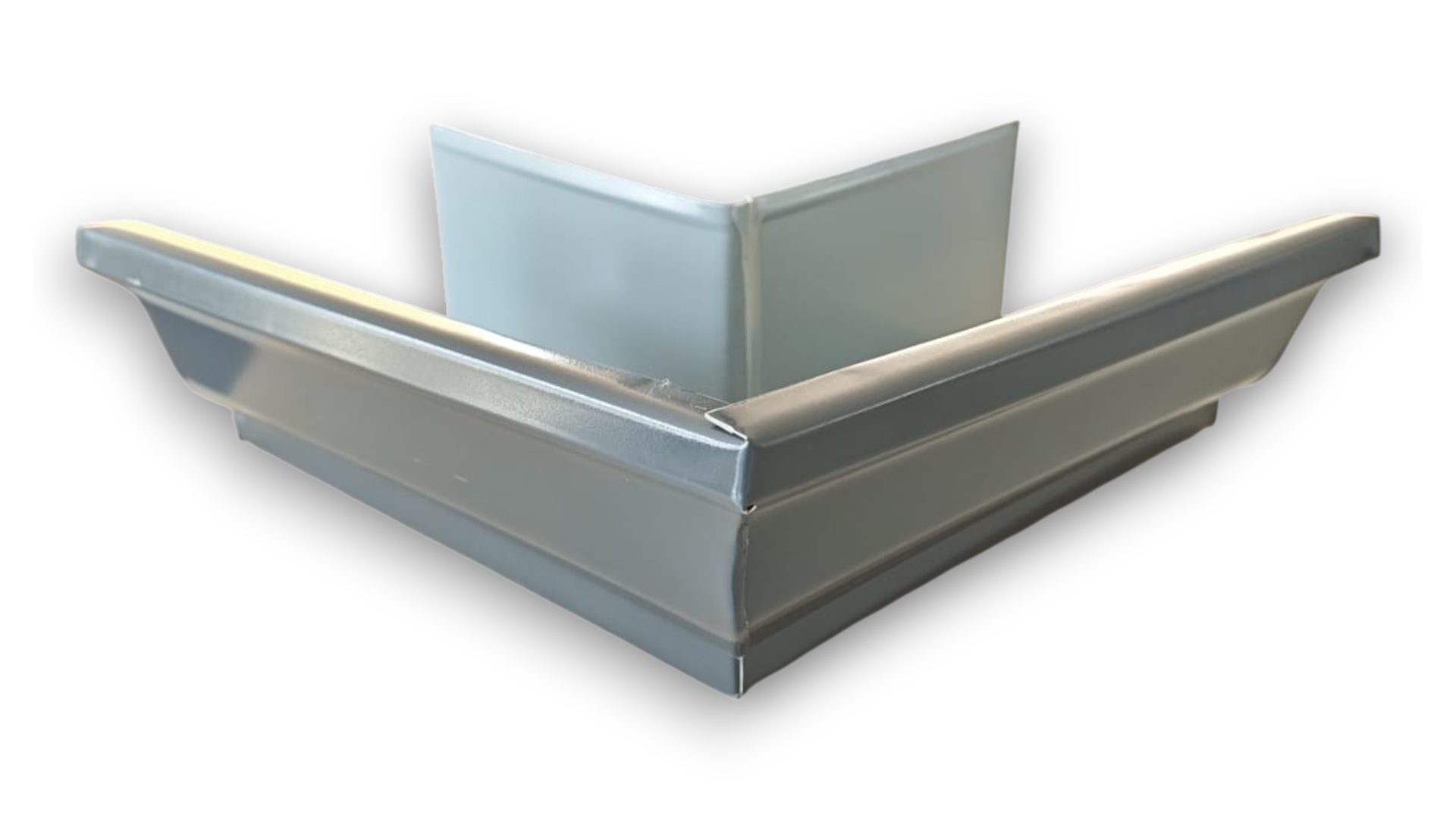

8. Kantainās teknes ārējais stūris
Ārējais stūris paredzēts ēkas ārējo stūru risinājumiem.
Standarta leņķis: 90° , pēc individuāla pasūtījuma iespējams iegādāties citus leņķus.

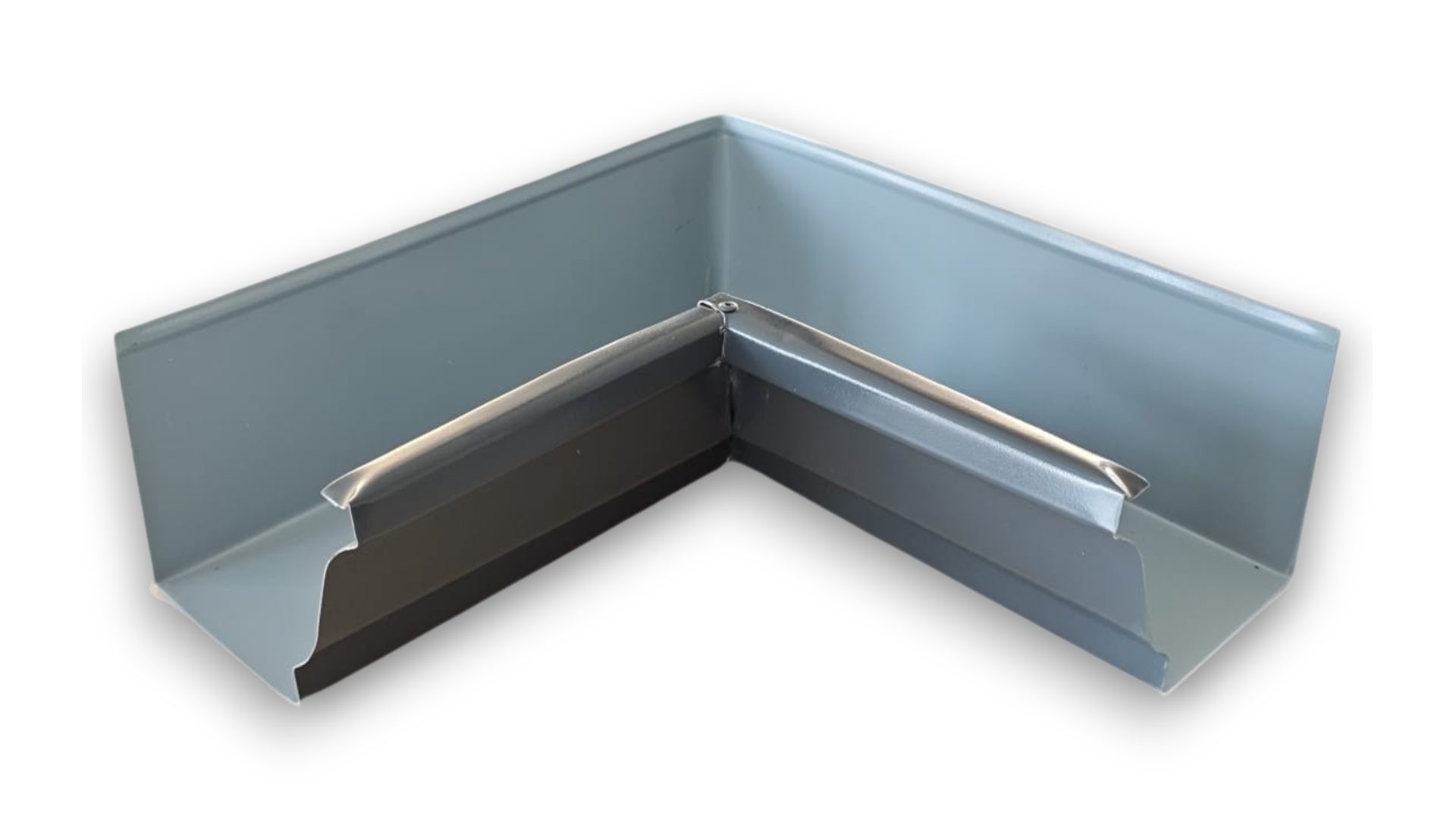

9. Kantainās teknes iekšējais stūris
Iekšējais stūris paredzēts ēkas iekšējo stūru risinājumiem.
Standarta leņķis: 90° , pēc individuāla pasūtījuma iespējams iegādāties citus leņķus.

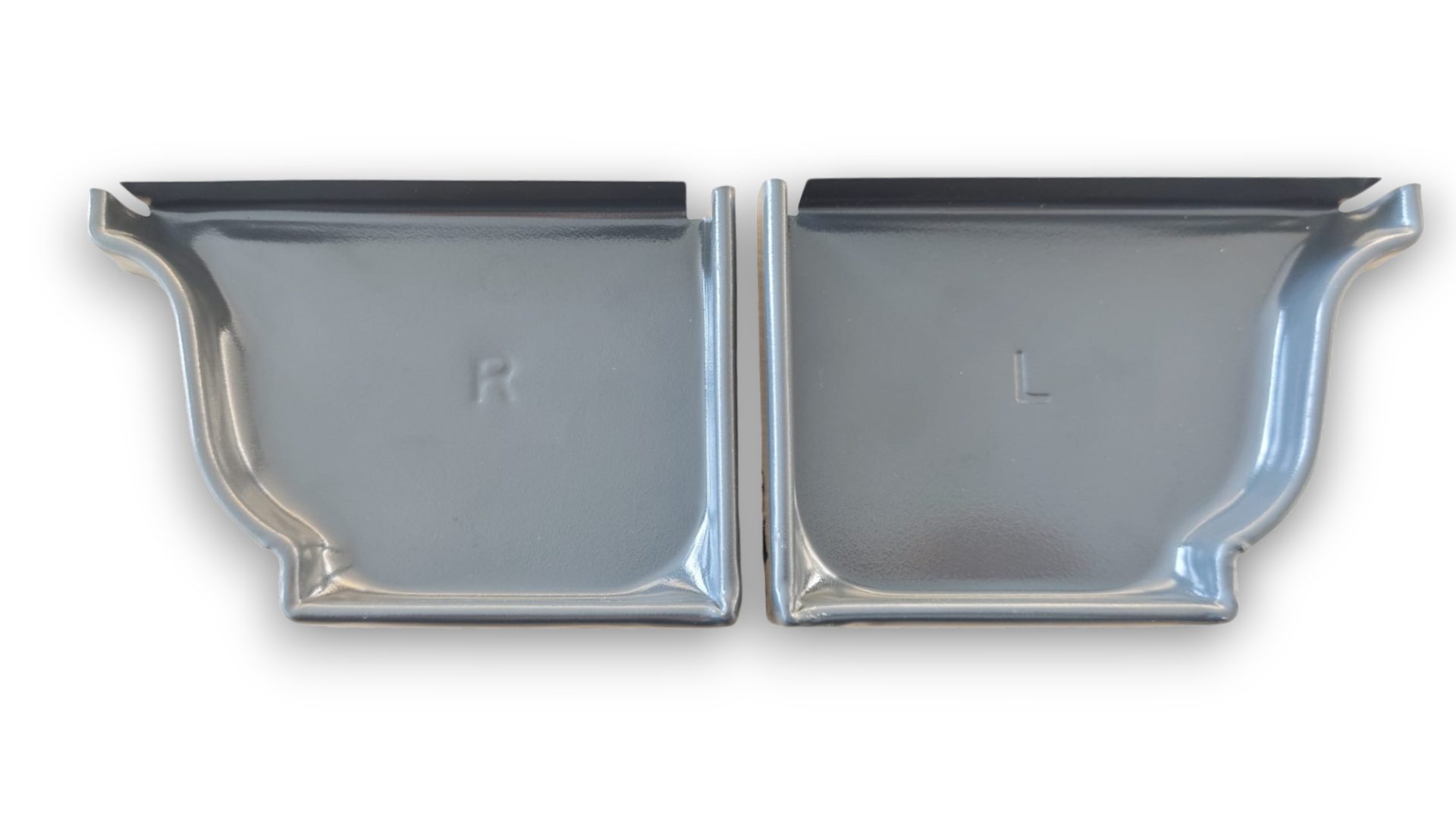

10. Kantainās teknes gals
Teknes gala elements noslēdz tekni un novērš ūdens izplūšanu teknes galā.
Ieteicams piestiprināt ar silikonu vai falcgēlu.
Pievērsiet uzmanību! Kantainajai teknei kreisais un labais teknes gals ir atšķirīgi!

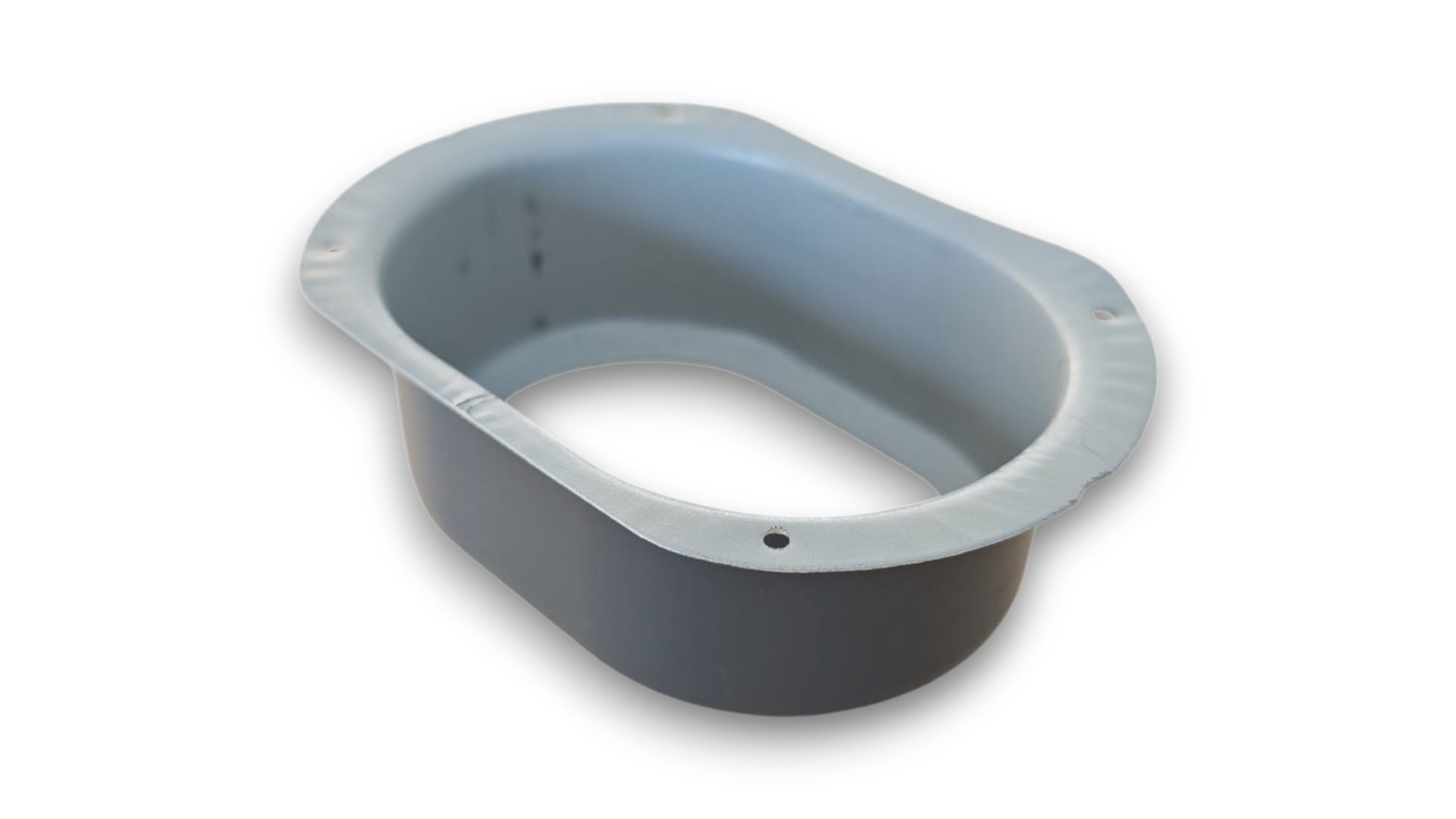

11. Kantainā piltuve
Piltuve savieno tekni ar notekcauruli un novada ūdeni no teknes uz cauruli.

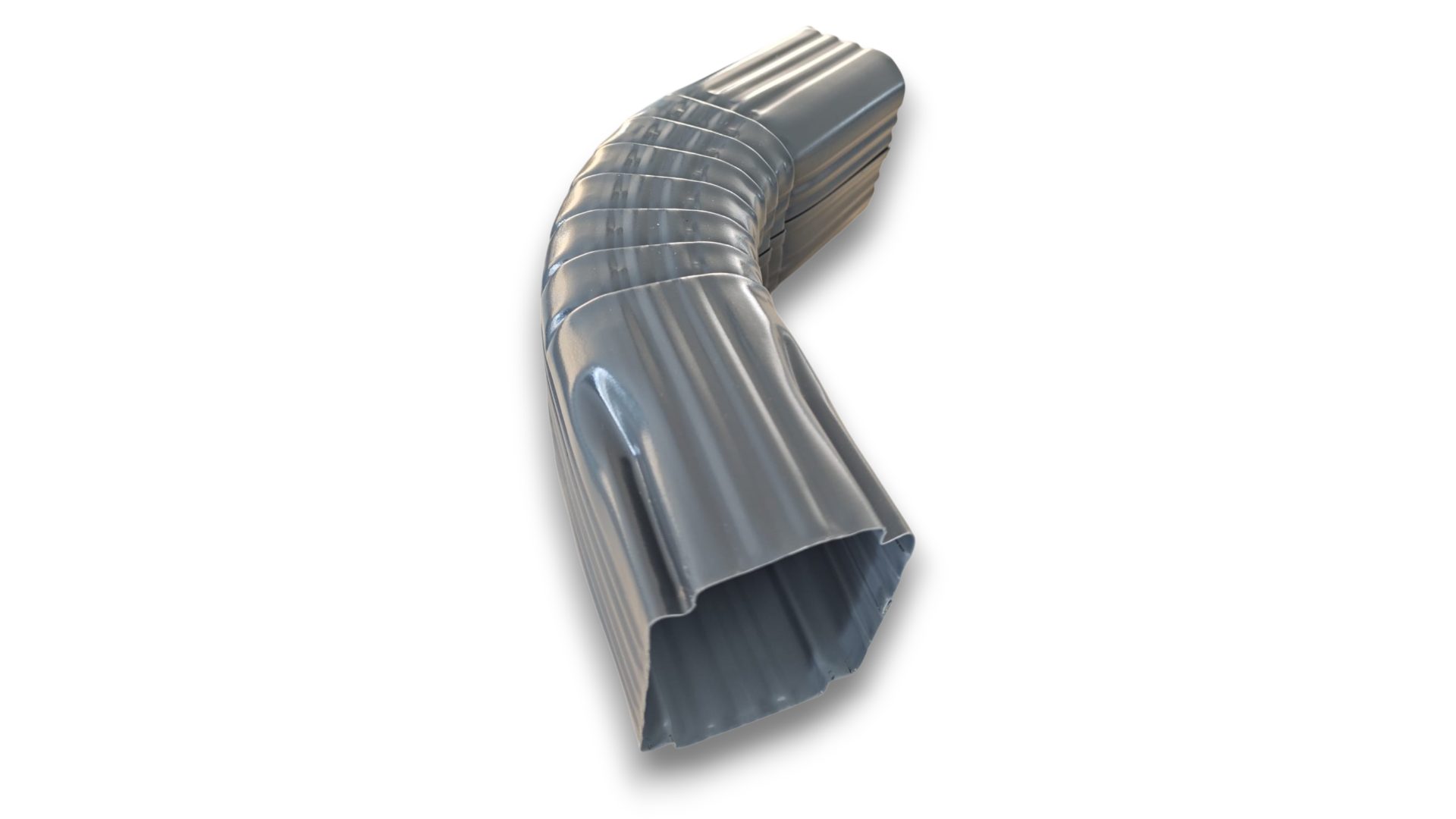

12. A līkums
Īsais A līkums paredzēts caurules virziena maiņai pie piltuves vai sienas.

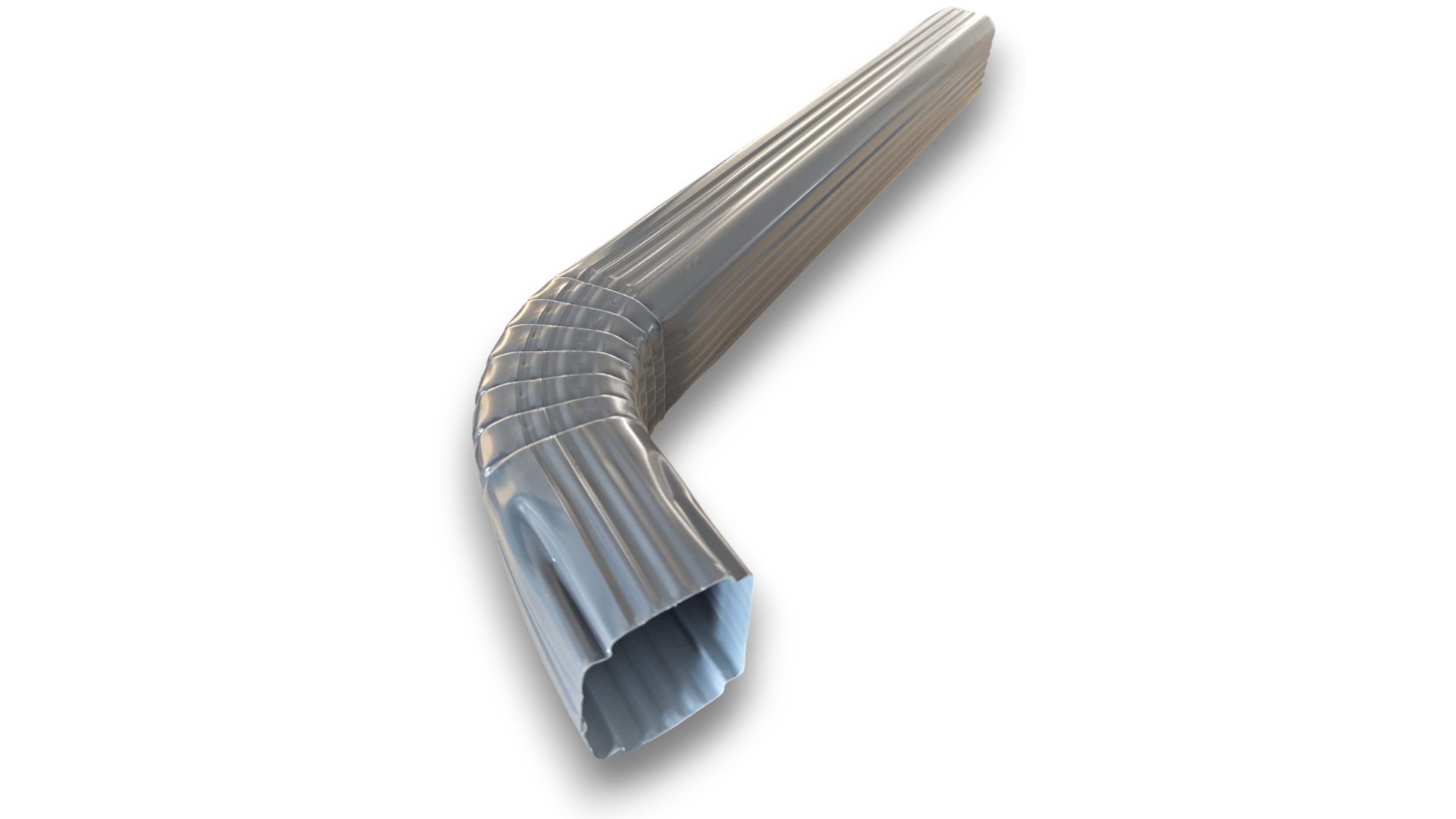

13. B līkums
Garais B līkums paredzēts caurules novadīšanai gar fasādi vai ap ēkas konstrukcijas elementiem.

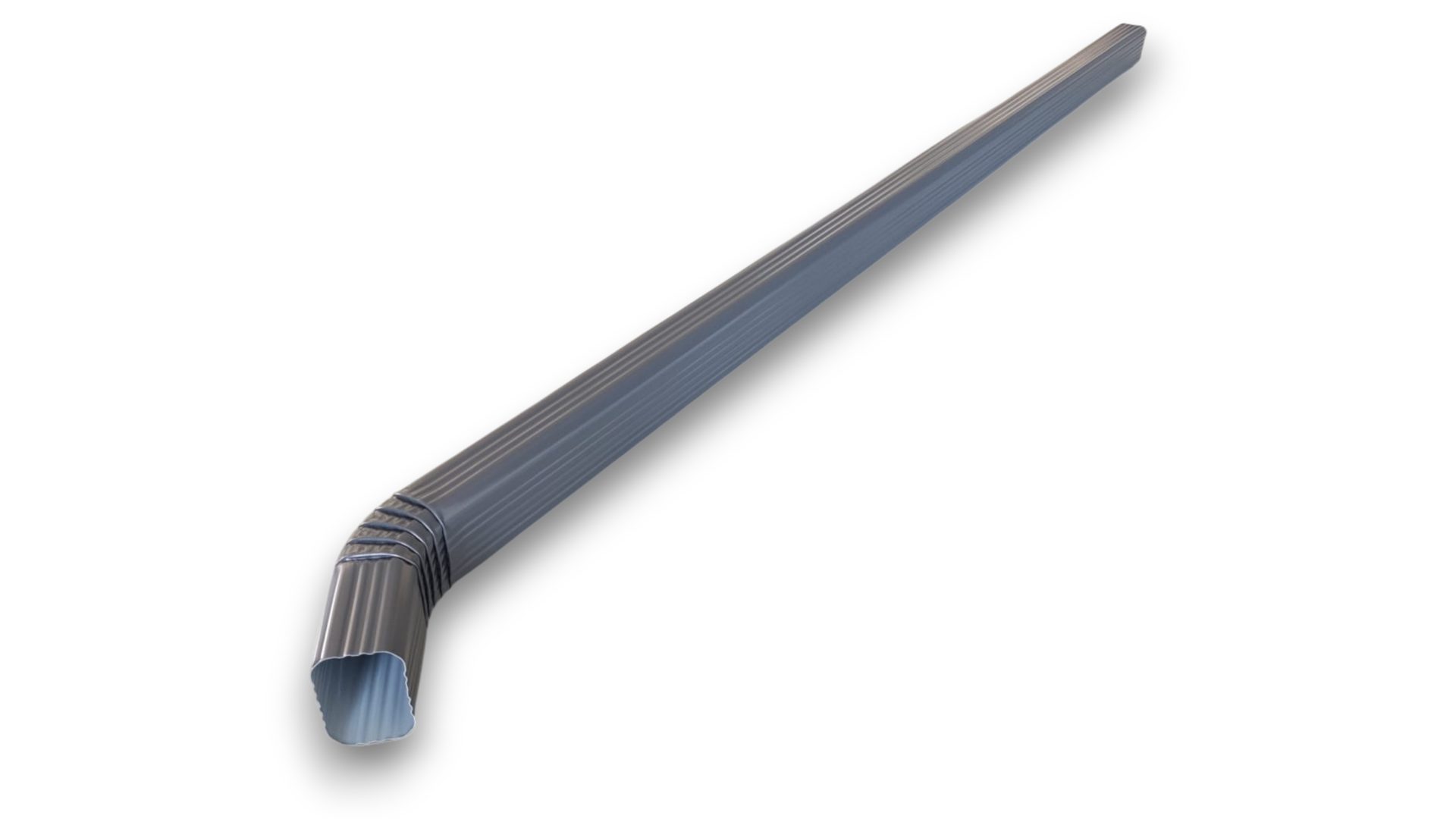

14. Caurule ar lejasgalu
Caurule ar integrētu lejasgalu nodrošina ūdens novadīšanu prom no ēkas pamatiem. Garums – 2,5 metri.

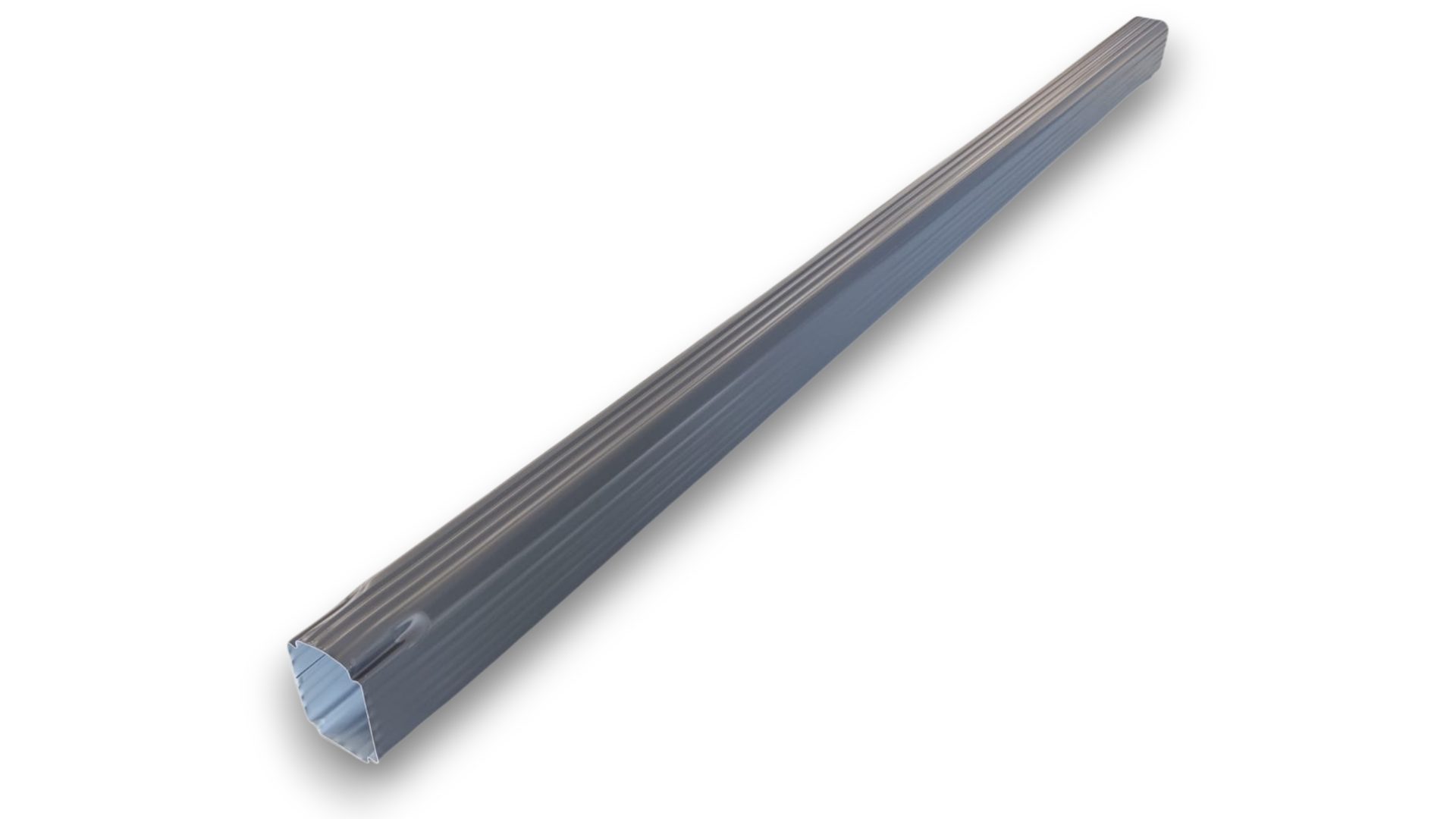

15. Kantainā notekcaurule
Kantainā notekcaurule paredzēta lietus ūdens novadīšanai no teknes uz zemes līmeni. Garums – 2 metri.
16. Kantainās caurules stiprinājumi
Divdaļīgs caurules stiprinājums ar divpusējām skrūvēm un dībeļiem,
kas nodrošina stabilu notekcaurules piestiprināšanu pie fasādes.
Divpusējo skrūvju garumi:
- 100 mm
- 150 mm
- 200 mm

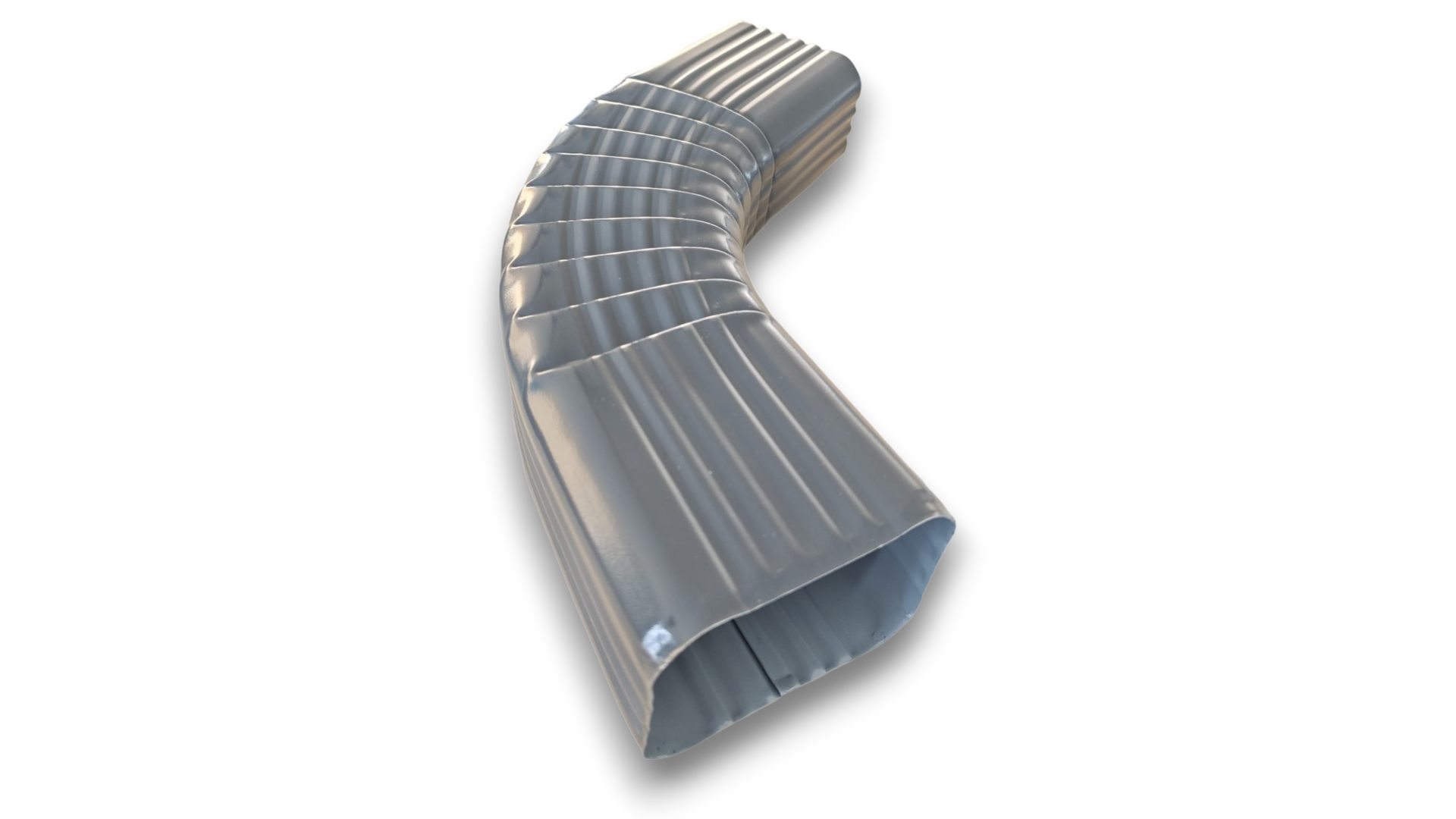

17. C līkums
C līkums tiek izmantots sarežģītākos montāžas gadījumos, kad nepieciešams papildu caurules virziena maiņas risinājums, vai kā alternatīvu lejasgalu, ja nepieciešama ūdens novade citā virzienā.

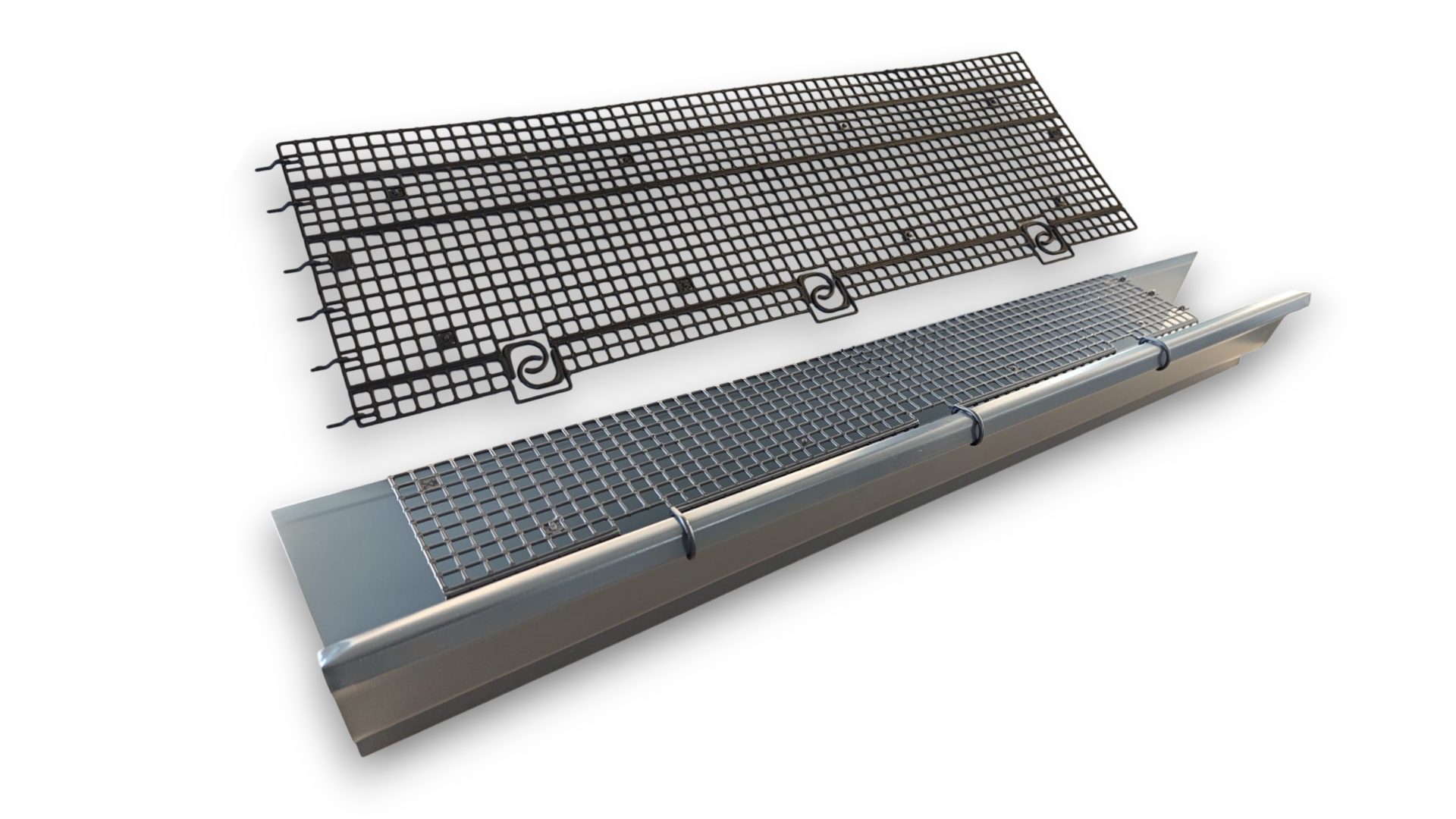

18. Teknes aizsargsiets
Aizsargsiets novērš lapu un citu netīrumu iekļūšanu noteksistēmā.

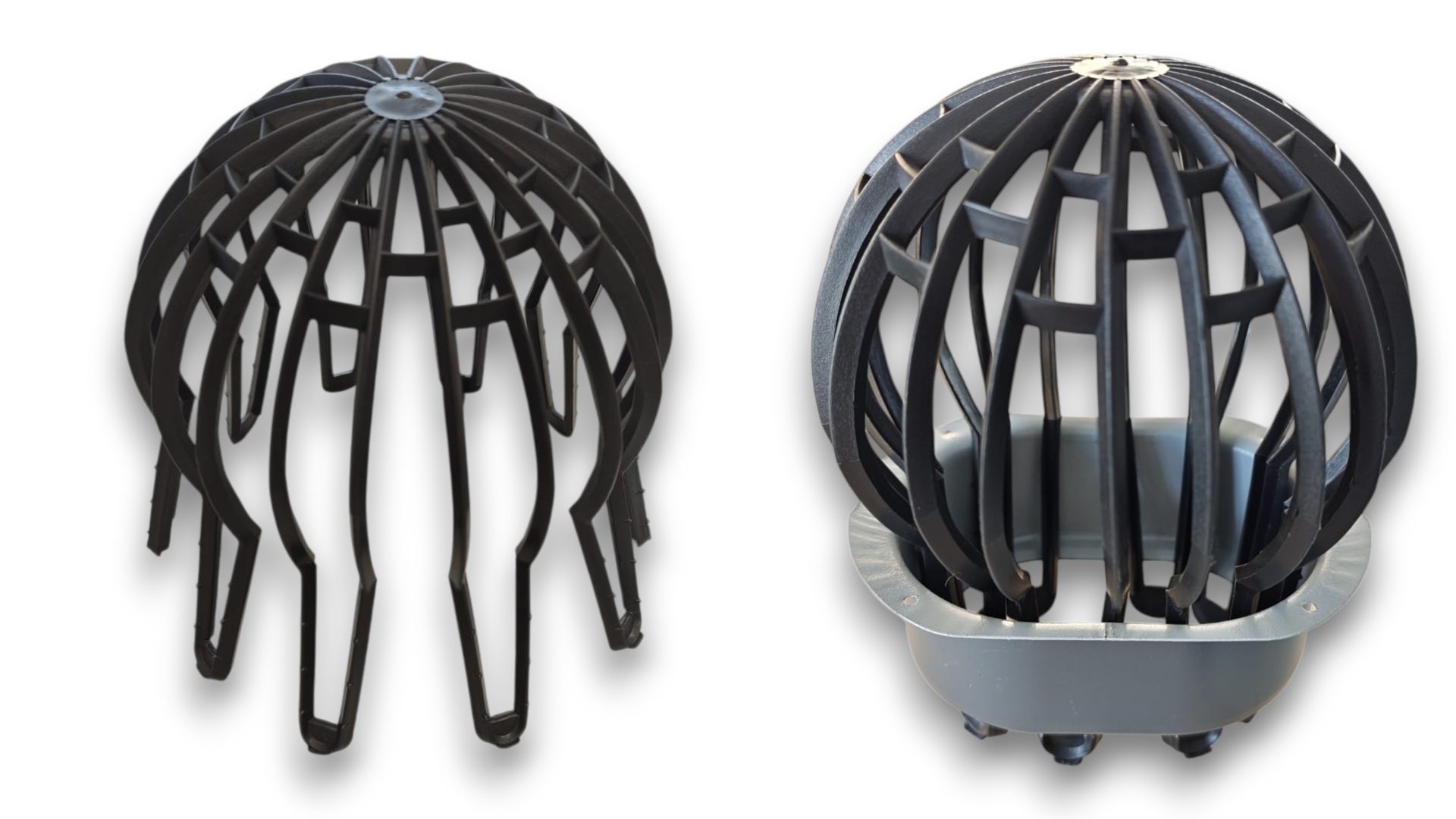

19. Piltuves lapu ķērājs
Lapu ķērājs tiek ievietots piltuvē, lai novērstu lapu un netīrumu nokļūšanu notekcaurulē.

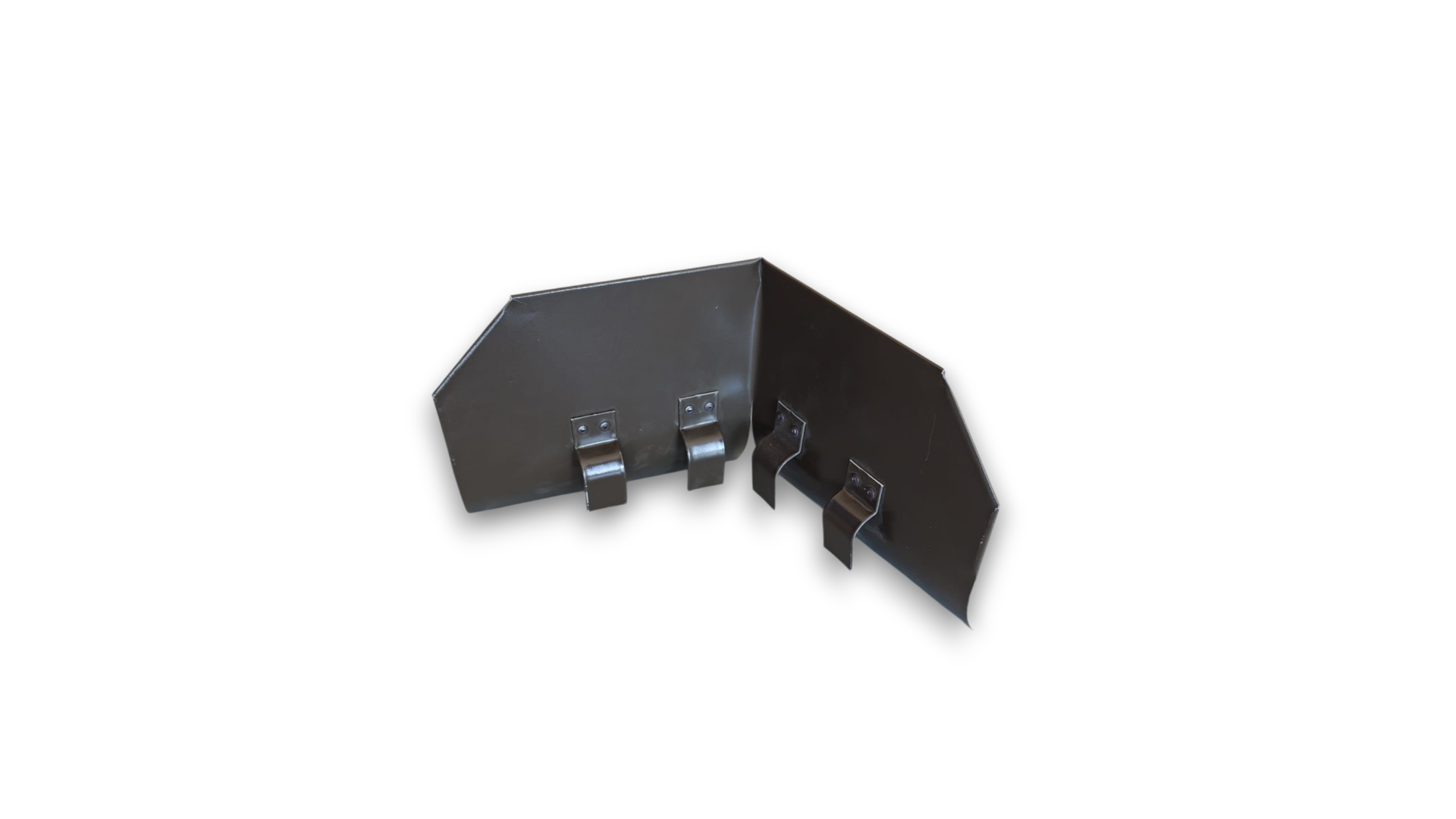

20. Teknes stūra aizsargs
Teknes stūra aizsargs palīdz novērst ūdens pārplūšanu teknes stūros stipra lietus laikā.
21. Fasādes stiprinājums notekcaurulei “Karro”
Fasādes stiprinājumi “Karro” ir alternatīva divpusējās skrūves (16. elements) izmantošanai. Tie ļauj savienot notekcaurules divdaļīgo stiprinājumu ar fasādi.
22. Tekņu ārējo stiprinājumu leņķa mainītāji
Tekņu ārējo stiprinājumu leņķa mainītāji ļauj regulēt teknes novietojuma leņķi, ja konstrukcija, pie kuras tos jāstiprina neatbilst vēlmēm. Pieejami 15 un 20 grādos.
