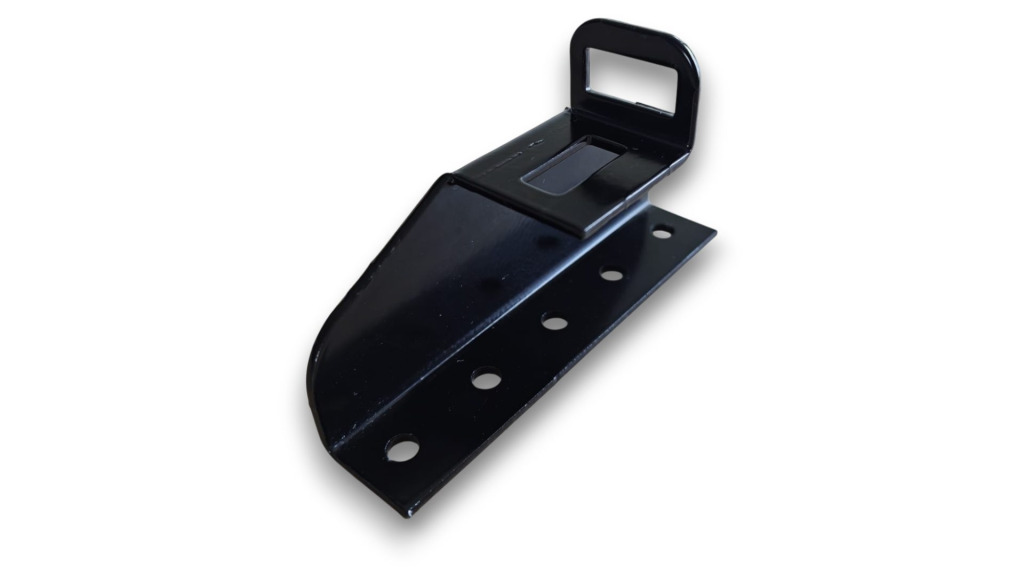

Saules paneļu stiprinājums trapecveida profila metāla jumtiem. Stiprinājumu var uzstādīt divos veidos: profila ielejā tieši pie latas ar divām skrūvēm vai uz profila izciļņa ar četrām skrūvēm. Montāža pie latas dod vairāk nekā divreiz lielāku aprēķina slodzi.
Tehniskie dati
| Parametrs | Pie latas (ielejā) | Uz profila izciļņa |
|---|---|---|
| Skrūves | 2 × jumta skrūve 6,5×40 mm ar blīvi | 4 × pašurbjošā skrūve 6,3×25 mm vai 4 × jumta skrūve 6,5×40 mm, ar blīvi |
| Aprēķina slodze izraušanai (perpendikulāri asij) | 6,00 kN | 2,60 kN |
| Aprēķina slodze nobīdei (gar asi) | 8,00 kN | 4,10 kN |
| Attālums starp stiprinājumiem | ne vairāk kā 1100 mm | ne vairāk kā 1100 mm |

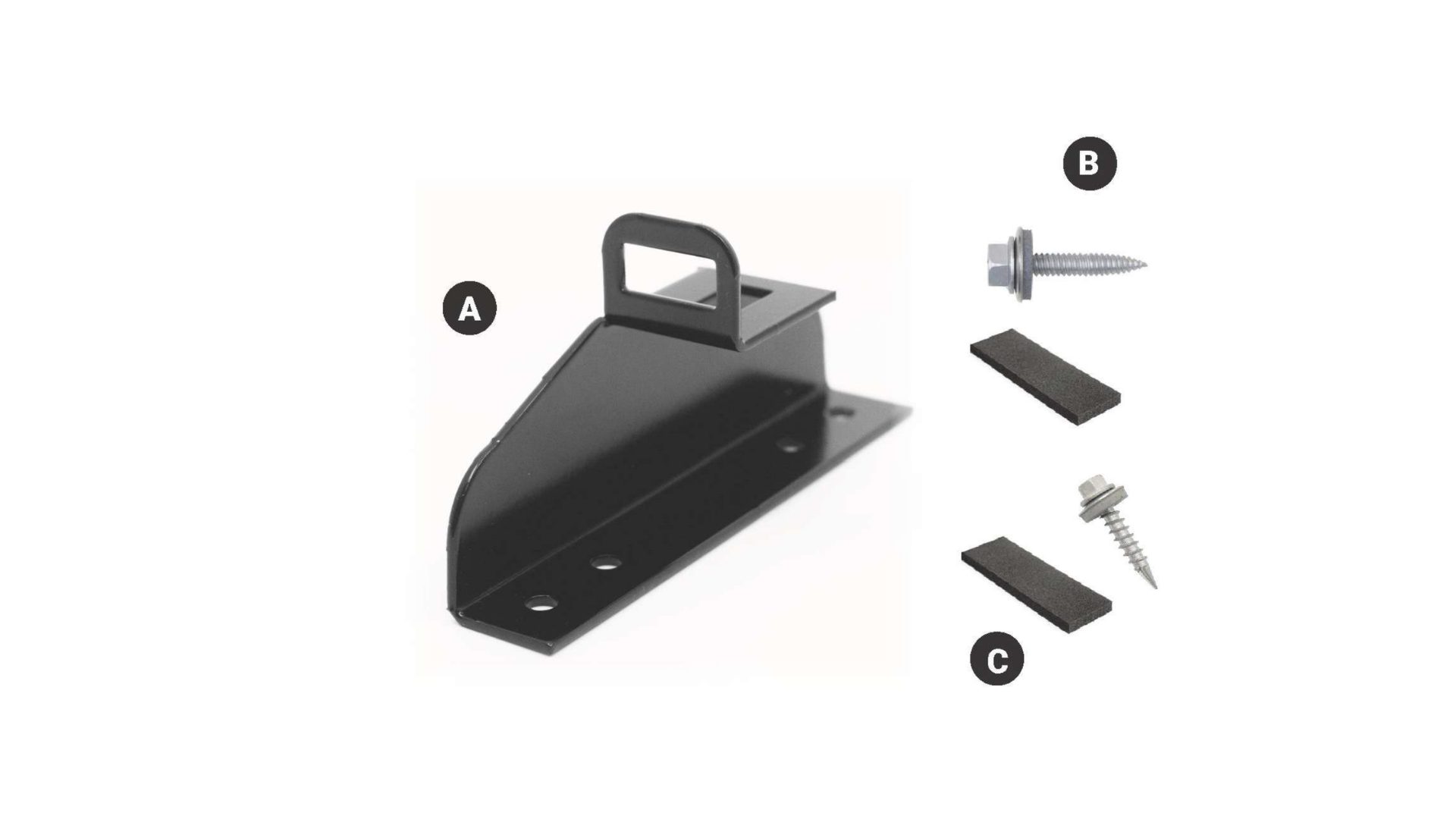

Komplektācija
- A – saules paneļu stiprinājums
- B – pašurbjošā skrūve 6,3×25 mm ar blīvi, 4 gab. (montāžai uz izciļņa)
- C – jumta skrūve 6,5×40 mm ar blīvi, 2 gab. (montāžai pie latas)
Montāža uz trapecveida profila jumta
Izvēlieties montāžas veidu
Ja stiprinājuma vietā zem profila ielejas ir lata, montējiet pie latas – tā ir izturīgāka. Ja lata šajā vietā nav pieejama, stiprinājumu montē uz profila izciļņa.
Pieskrūvējiet stiprinājumu
Pie latas: ar 2 jumta skrūvēm 6,5×40 mm (C) cauri loksnei latā. Uz izciļņa: ar 4 pašurbjošajām skrūvēm 6,3×25 mm (B) vai 4 jumta skrūvēm 6,5×40 mm.
Uzstādiet sliedes
Stiprinājumus izvieto rindā ar soli līdz 1100 mm un pie to cilpām pieskrūvē alumīnija sliedes.
Svarīgi: skrūves nepievelciet triecienrežīmā un nepārgrieziet – blīvei jāpiekļaujas, bet tā nedrīkst tikt sabojāta.

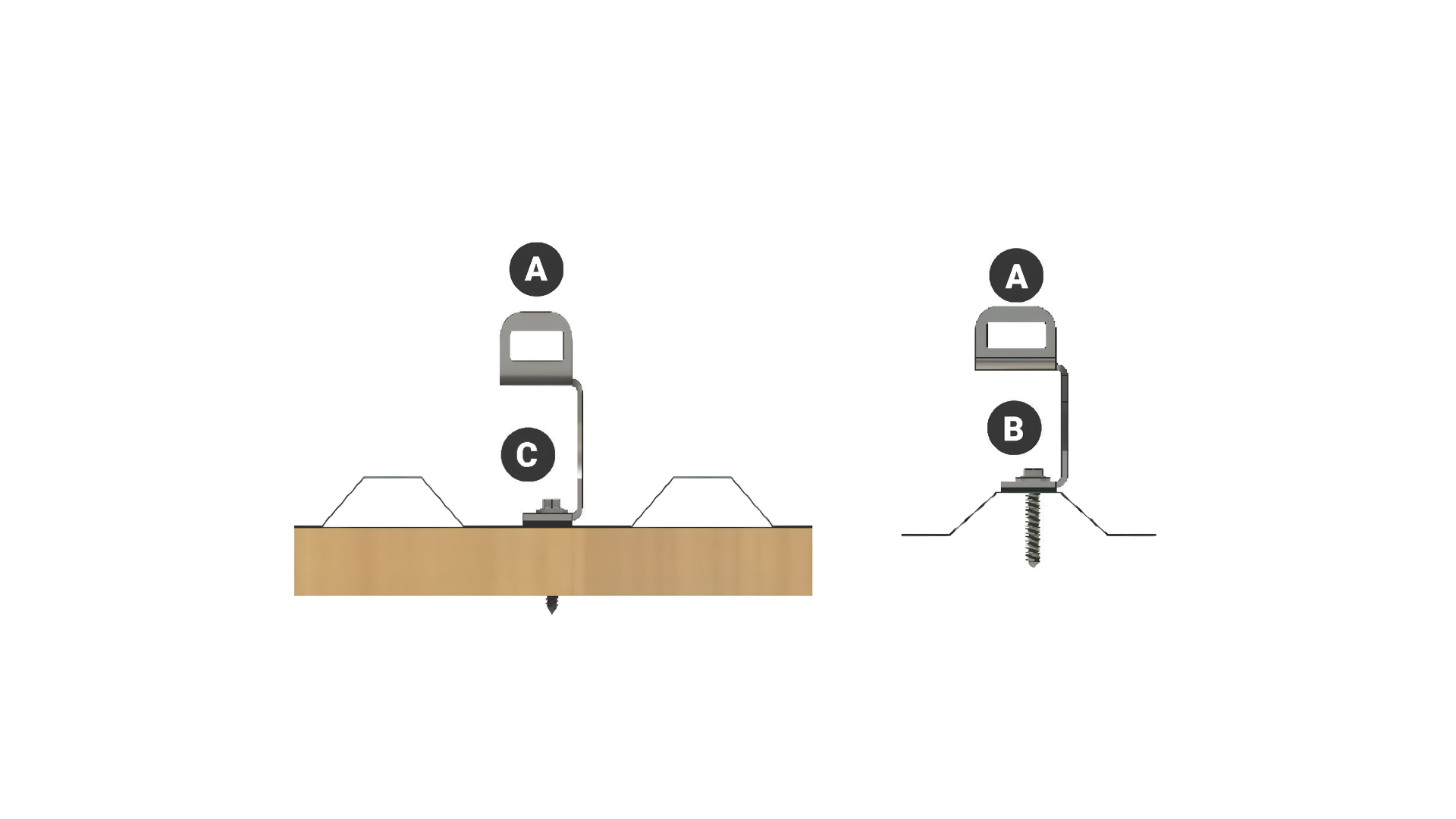

Pa kreisi – montāža profila ielejā pie latas (skrūves C). Pa labi – montāža uz profila izciļņa (skrūves B).
Sliežu uzstādīšana
Uz stiprinājumiem montē alumīnija sliedes, pie kurām pēc tam piestiprina saules paneļus. Sliedi pieskrūvē pie stiprinājuma cilpas ar T-veida skrūvi un uzgriezni. Sliedes un to savienojumi stiprinājuma komplektā nav iekļauti.
Ražotāja montāžas instrukcija paredz:
- pirmais stiprinājums – ne tālāk kā 300 mm no sliedes gala;
- attālums starp stiprinājumiem – ne vairāk kā 1100 mm;
- sliedes savieno ar starpdetaļu, sliežu galos uzliek gala aizbāžņus;
- metāla termiskās izplešanās dēļ vienā rindā savienoto sliežu kopgarums – ne vairāk kā 15 m.

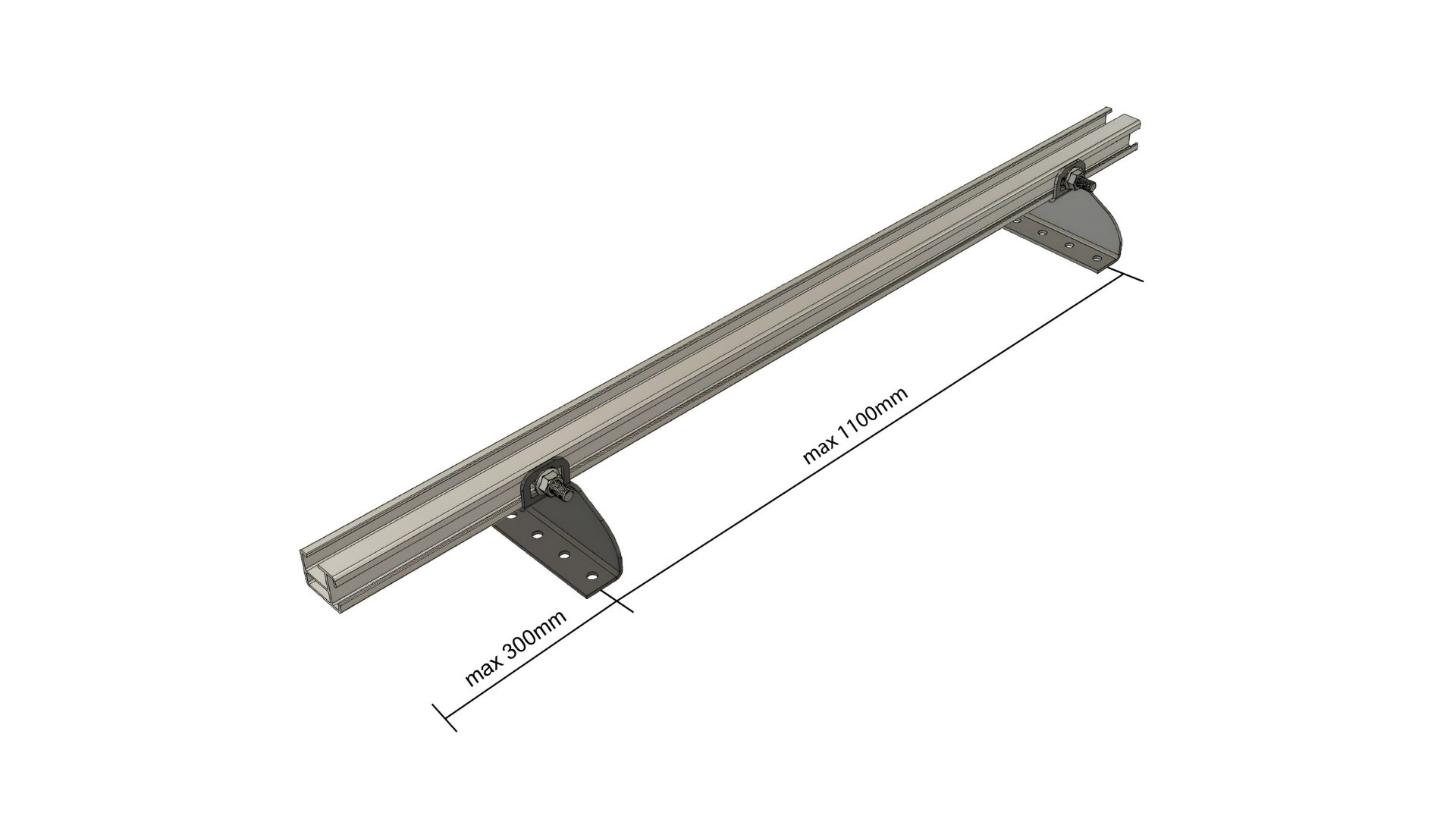

Stiprinājumu attālumi uz sliedes.

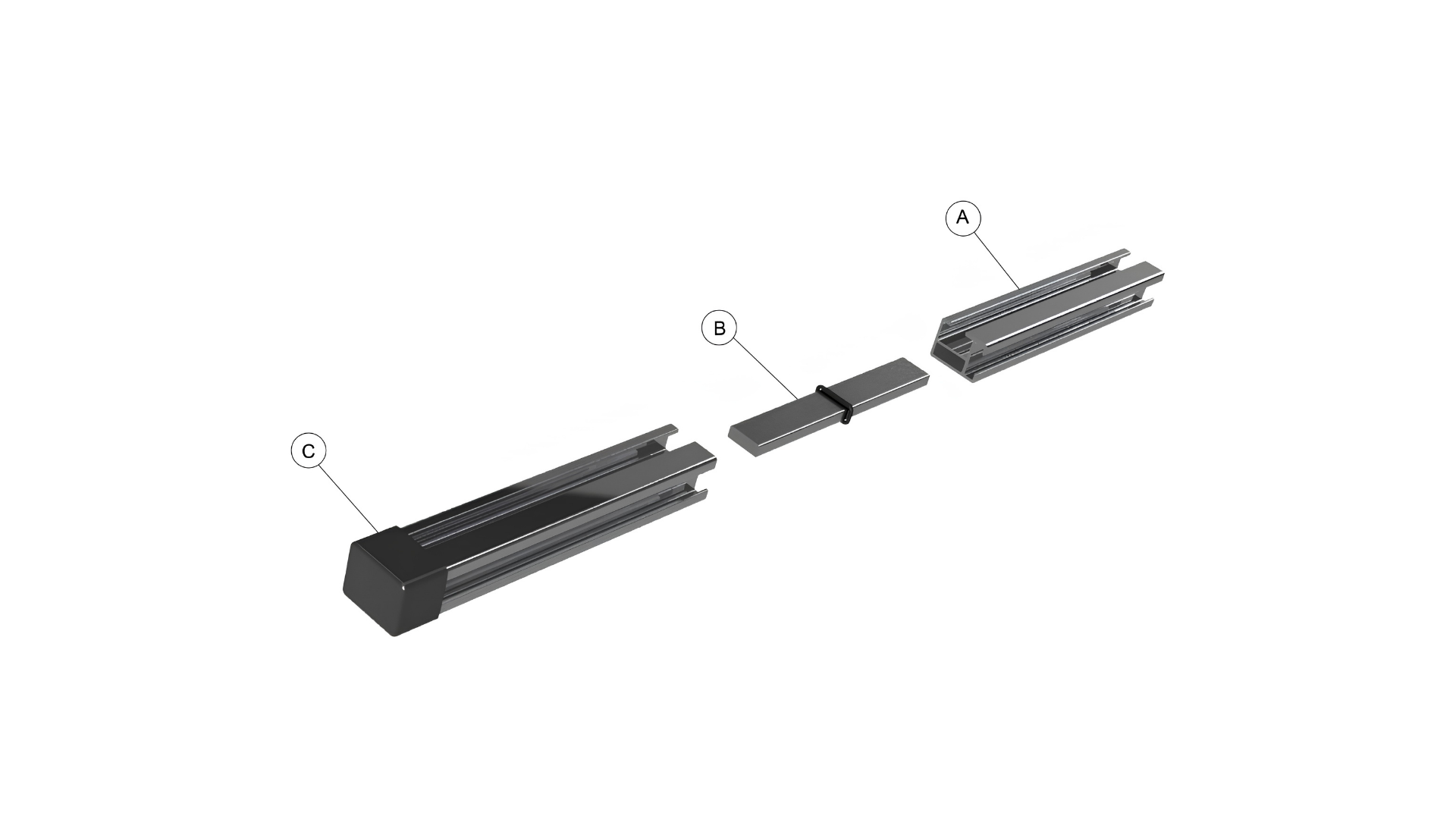

Sliežu savienošana: A – alumīnija sliede, B – starpdetaļa, C – gala aizbāznis.
Stiprinājumu skaitu un izvietojumu konkrētam jumtam nosaka saules paneļu sistēmas projektētājs vai uzstādītājs, ņemot vērā paneļu svaru, vēja un sniega slodzes. Ja izmantojat citas sistēmas sliedes, ievērojiet arī sliežu ražotāja norādījumus.
Kurš stiprinājums der jūsu jumtam?
Katram metāla jumta profilam ir savs stiprinājums. Visi stiprinājumi ir paredzēti alumīnija sliedēm, un attālums starp tiem ir līdz 1100 mm.
| Jumta segums | Stiprināšana | Izraušana* | Nobīde* |
|---|---|---|---|
| Classic profils | uz šuves ar pretplāksni, bez urbšanas | 1,96 kN | 2,15 kN |
| Valcprofils | uz stāvvalces ar pretplāksni, bez urbšanas | 5,09 kN | 2,55 kN |
| Dakstiņprofils | pie divām latām, 2 skrūves ar blīvi | 6,00 kN | 7,00 kN |
| Trapecveida profils (šī lapa) | pie latas (2 skrūves) vai uz izciļņa (4 skrūves) | 6,00 / 2,60 kN | 8,00 / 4,10 kN |
* Aprēķina slodze vienam stiprinājumam: izraušana – perpendikulāri stiprinājuma asij, nobīde – gar asi. Trapecveida profilam: montāža pie latas / uz profila izciļņa.
Apkope
Stiprinājumi kalpos ilgi, ja tie ir uzstādīti pēc instrukcijas un tiek regulāri pārbaudīti:
- pārbaudiet savienojumus un skrūvju pievilkumu;
- nodilušas krāsas vai cinkojuma vietas atjaunojiet ar remonta krāsu;
- mehāniski bojātas detaļas nomainiet;
- ap stiprinājumiem un zem paneļiem regulāri notīriet lapas, skujas un citus gružus.
