Trapecveida profils TP20 + DRIPSTOP ORIGINAL

Trapecveida profils TP20 + DRIPSTOP ORIGINAL

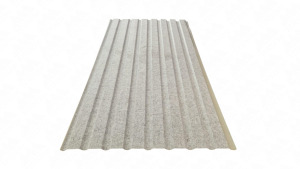

Trapecveida profils TP20 ar DripStop antikondensāta pārklājumu

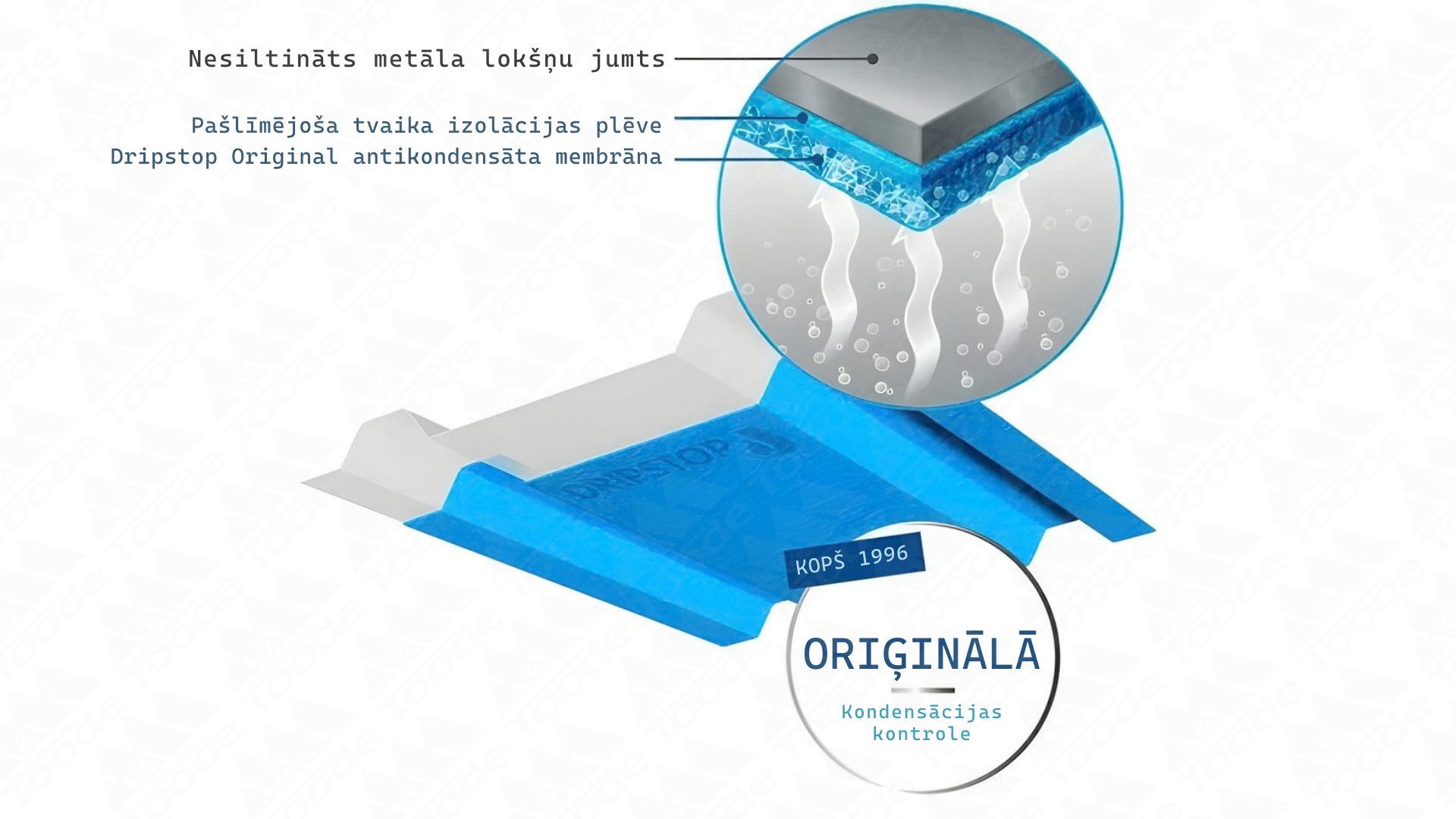

dripstop reklama

Trapecveida jumta profils TP20 ar integrēto DripStop antikondensāta pārklājumu ir moderns un efektīvs risinājums, kas nodrošina metāla jumtam papildu aizsardzību pret kondensātu un mitrumu.

Šī tehnoloģija uzlabo jumta konstrukcijas ekspluatācijas apstākļus, palīdz saglabāt sausumu zem jumta seguma un palielina kopējo jumta sistēmas ilgmūžību.

DripStop pārklājums tiek rūpnieciski uzklāts uz jumta loksnes apakšpuses un darbojas kā papildu aizsardzības slānis pret mitruma uzkrāšanos.

Uzstādot šo jumta segumu, papildus nav nepieciešams lietot jumta difūzijas membrānu!

Kāpēc zem metāla jumta veidojas kondensāts?

Kondensāts veidojas, kad silts un mitrs gaiss saskaras ar vēsāku metāla virsmu. Temperatūras starpības rezultātā gaisā esošais mitrums pārvēršas ūdens pilienos uz jumta loksnes apakšpuses.

Šī parādība ir īpaši izteikta neapsildāmās ēkās, piemēram:

  • noliktavās
  • angāros
  • saimniecības ēkās
  • garāžās
  • ražošanas telpās

Bez papildu aizsardzības kondensāts var pilēt no jumta, radīt mitrumu telpās un negatīvi ietekmēt konstrukcijas vai uzglabātos materiālus.

dripstop kondensacija toode

Kas ir DripStop antikondensāta pārklājums?

DripStop ir speciāls antikondensāta materiāls, kas tiek integrēts trapecveida jumta loksnē ražošanas procesā.

Tas sastāv no neausta šķiedru materiāla ar augstu mitruma absorbcijas spēju, kas spēj uzkrāt kondensātu un novērst tā pilēšanu.

Materiāls spēj absorbēt līdz pat aptuveni 1 litram ūdens uz kvadrātmetru, un, uzlabojoties ventilācijas apstākļiem, uzkrātais mitrums pakāpeniski iztvaiko.

Tas nodrošina efektīvu mitruma kontroli un palīdz uzturēt sausāku vidi zem jumta.

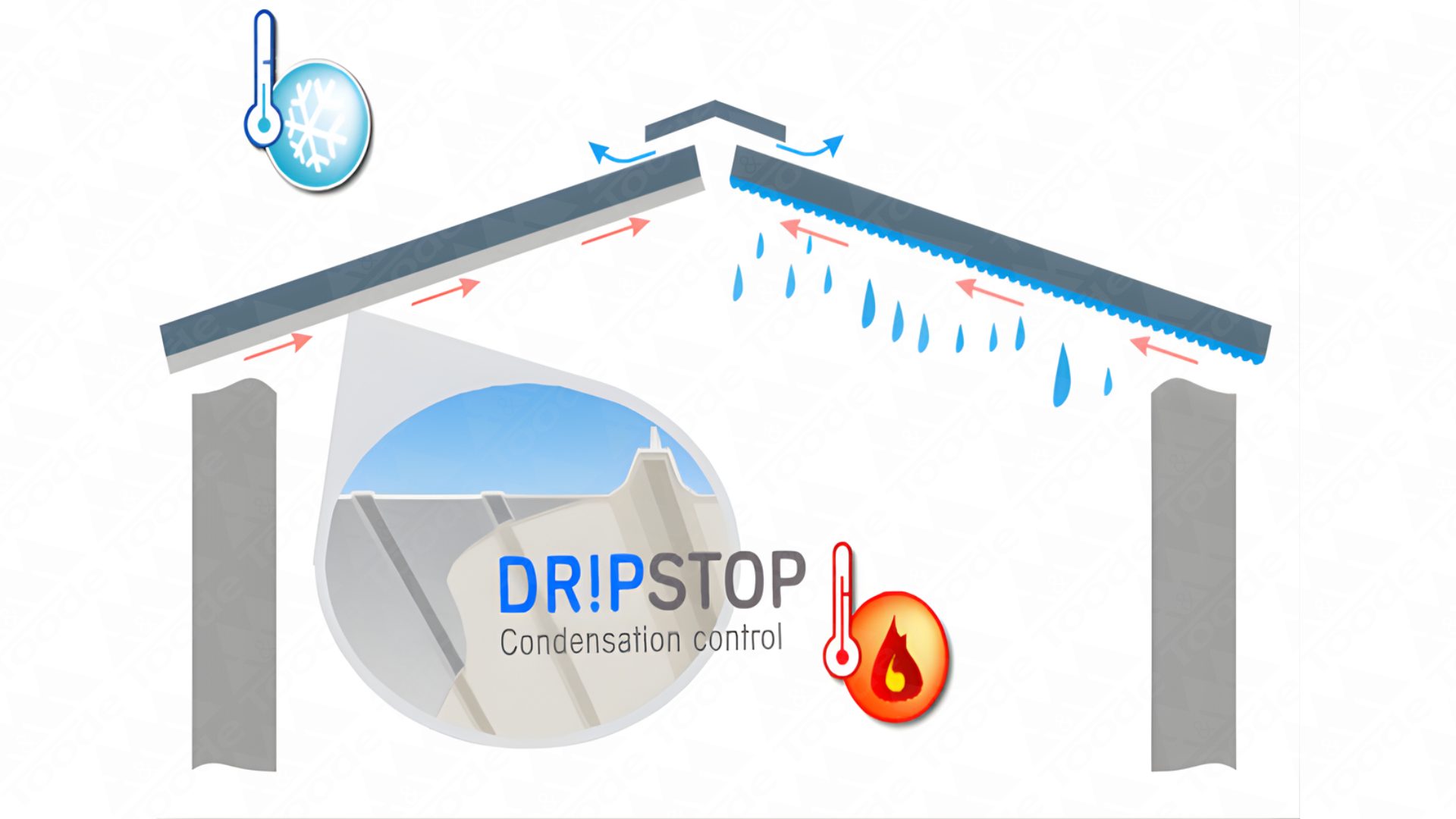

dripstop piemers 3 toode

DripStop priekšrocības

  • Novērš kondensāta pilēšanu no jumta loksnes
  • Absorbē un uzkrāj mitrumu līdz ventilācija to izvada
  • Uzlabo telpas mikroklimatu zem jumta
  • Samazina mitruma radīto bojājumu risku
  • Palielina jumta konstrukcijas ilgmūžību
  • Integrēts rūpnieciski – nav nepieciešama papildu montāža

Ventilācijas nozīme jumta konstrukcijā

Lai DripStop darbotos maksimāli efektīvi, būtiska ir pareiza jumta ventilācija.

Ventilācija nodrošina gaisa cirkulāciju starp jumta segumu un konstrukciju, kas ļauj uzkrātajam mitrumam iztvaikot.

Pareiza ventilācija palīdz:

  • samazināt kondensāta veidošanos
  • uzturēt sausu konstrukciju
  • nodrošināt ilgstošu jumta darbību

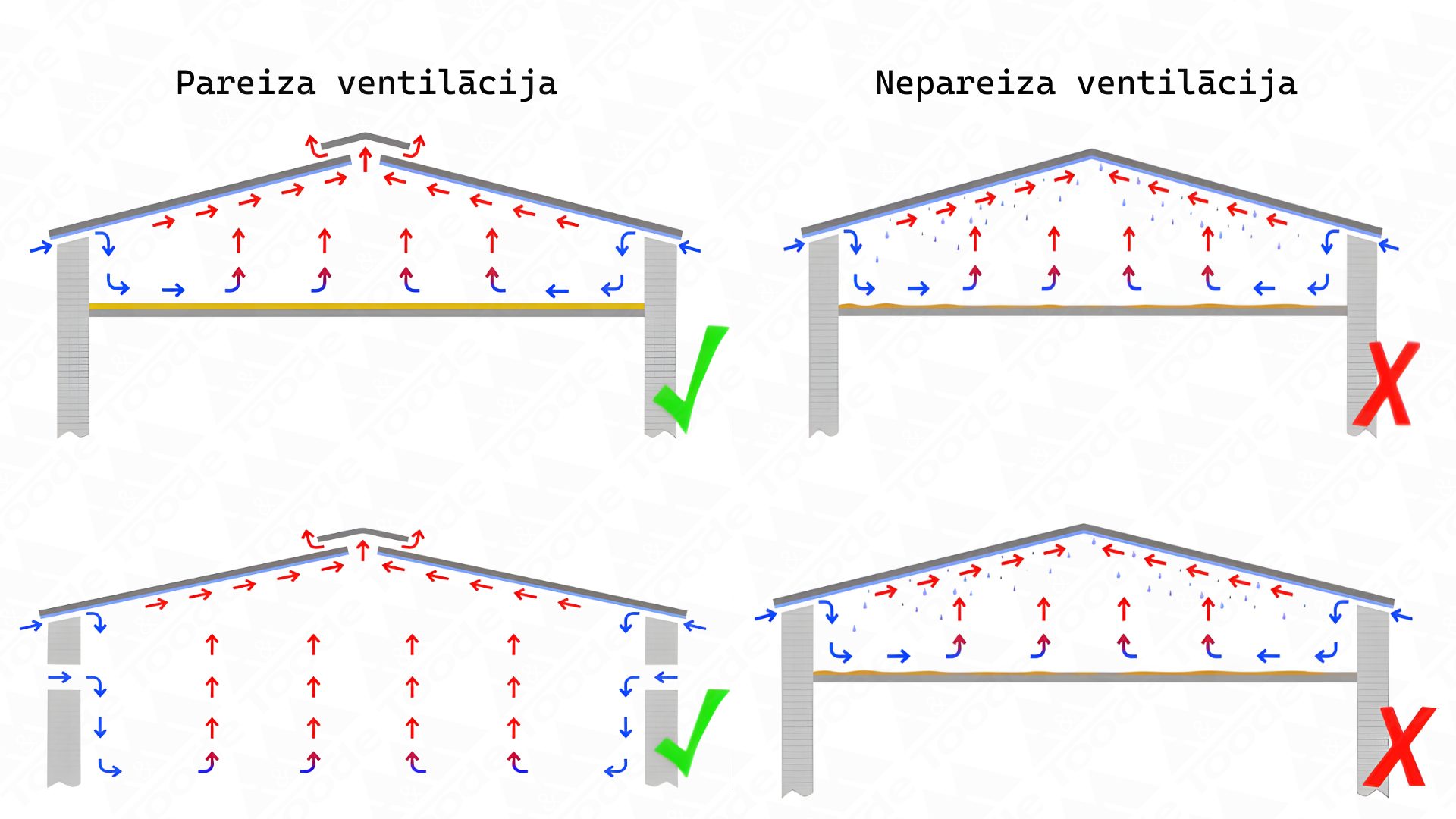

dripstop pareiza ventilacija toode

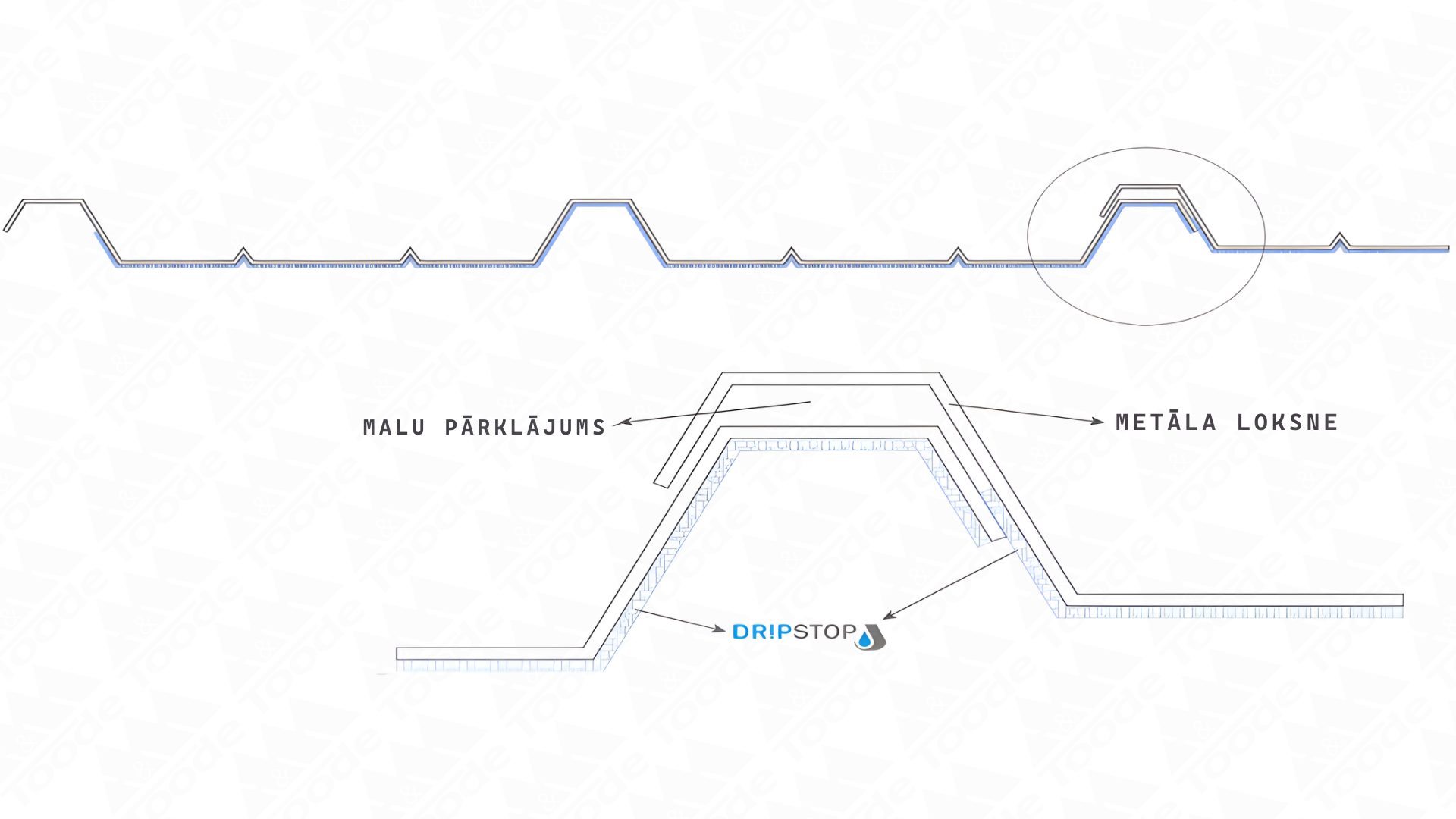

Pareiza jumta lokšņu montāža

Uzstādot trapecveida profilu TP20 ar DripStop pārklājumu, būtiski ievērot pareizu montāžas secību un pārlaidumus.

Jumta loksnes jāuzstāda ar pareizu pārlaidumu, lai novērstu ūdens iekļūšanu kapilārās darbības rezultātā.

Pareiza montāža nodrošina:

  • pilnīgu ūdens novadi
  • maksimālu antikondensāta efektivitāti
  • ilgstošu un drošu ekspluatāciju

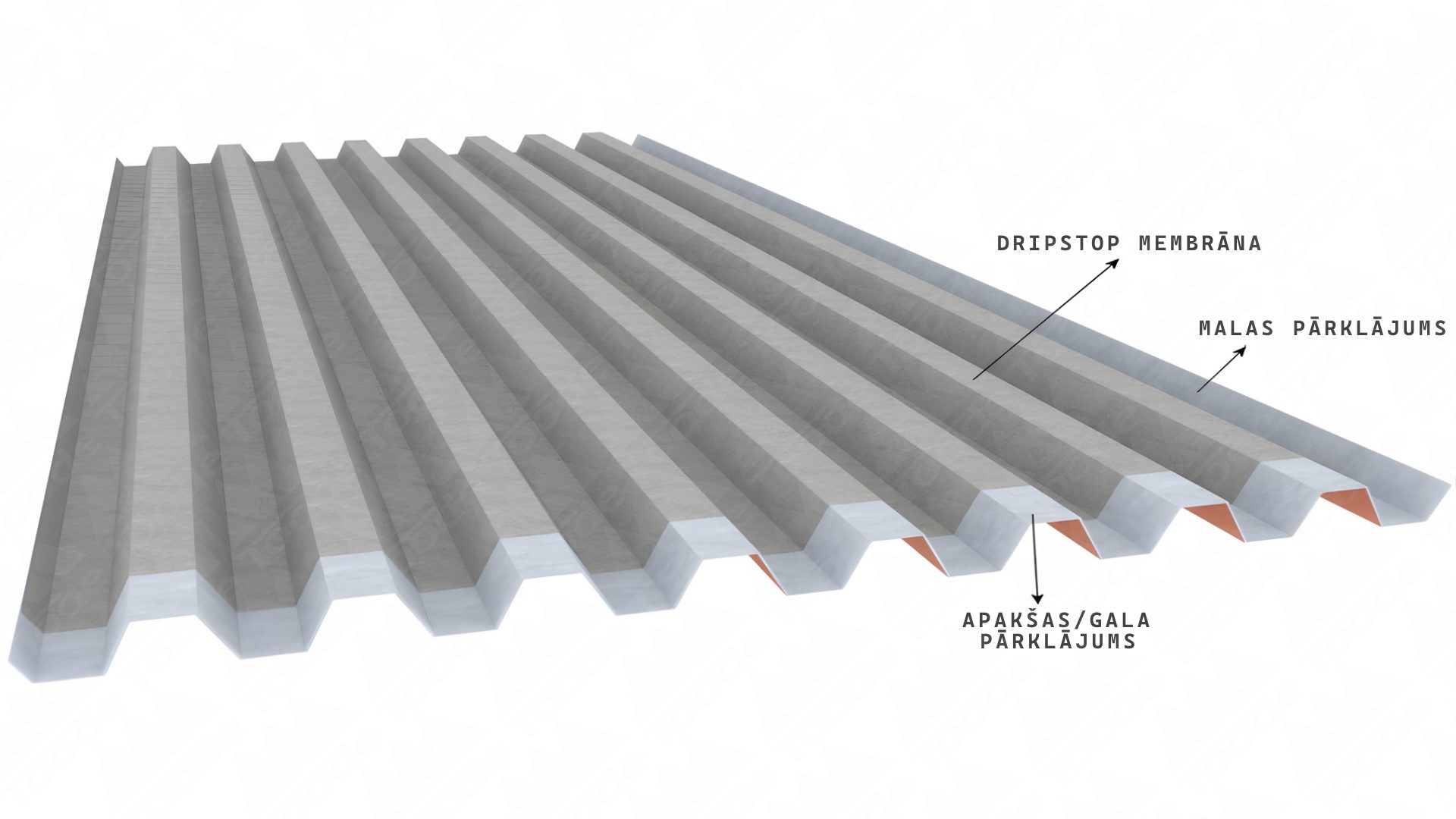

dripstop piemers toodedripstop shema toode

Trapecveida profils TP20 ar DripStop – drošs un efektīvs risinājums

Trapecveida profils TP20 ar DripStop pārklājumu nodrošina modernu un efektīvu aizsardzību pret kondensātu, vienlaikus saglabājot visas metāla jumta priekšrocības.

Tas ir īpaši piemērots risinājums objektiem, kur svarīga ir konstrukcijas aizsardzība, sausums un ilgmūžība.

Integrētais antikondensāta pārklājums nodrošina papildu drošību un uzlabo jumta ekspluatācijas kvalitāti ilgtermiņā.

Sazināties ar pārdevēju →

Apskatiet arī citus SoundControl un DripStop risinājumus

SoundControl tehnoloģija pieejama arī citiem jumta profiliem, nodrošinot papildu akustisko komfortu un antikondensācijas aizsardzību dažādiem projektiem.

Valcprofils ar SoundControl →

Classic ar SoundControl →

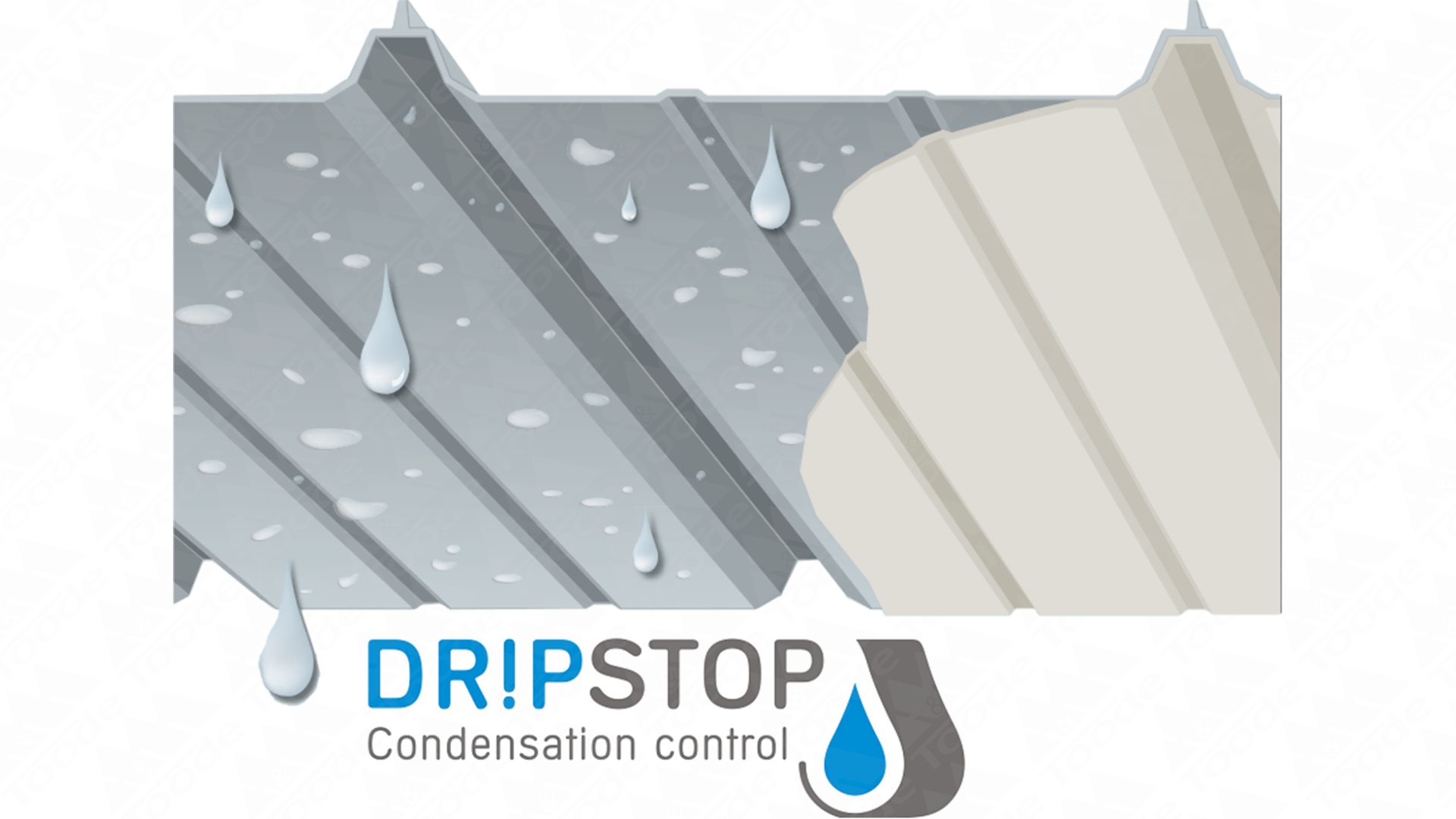

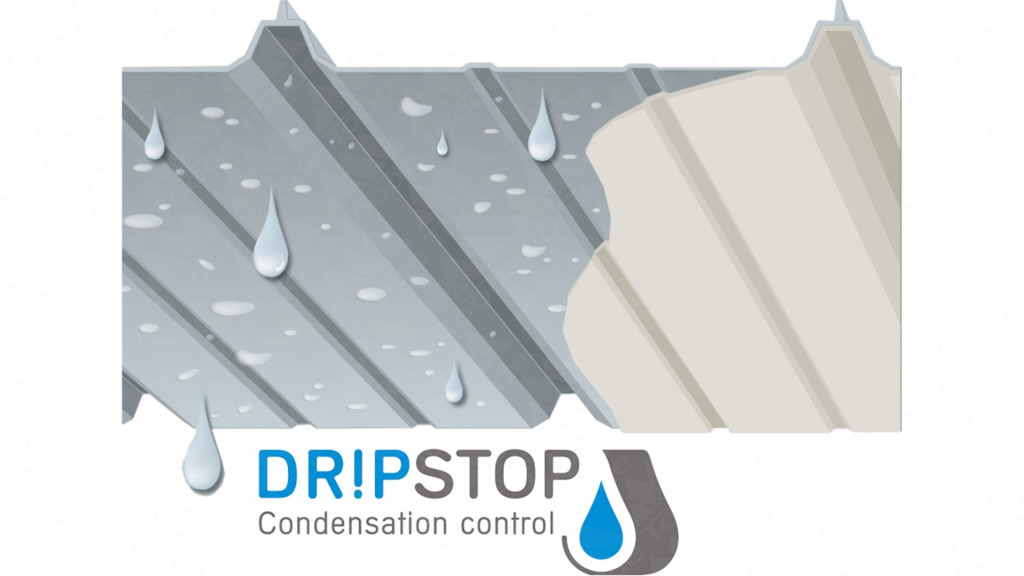

dripstop piemers 2 toode

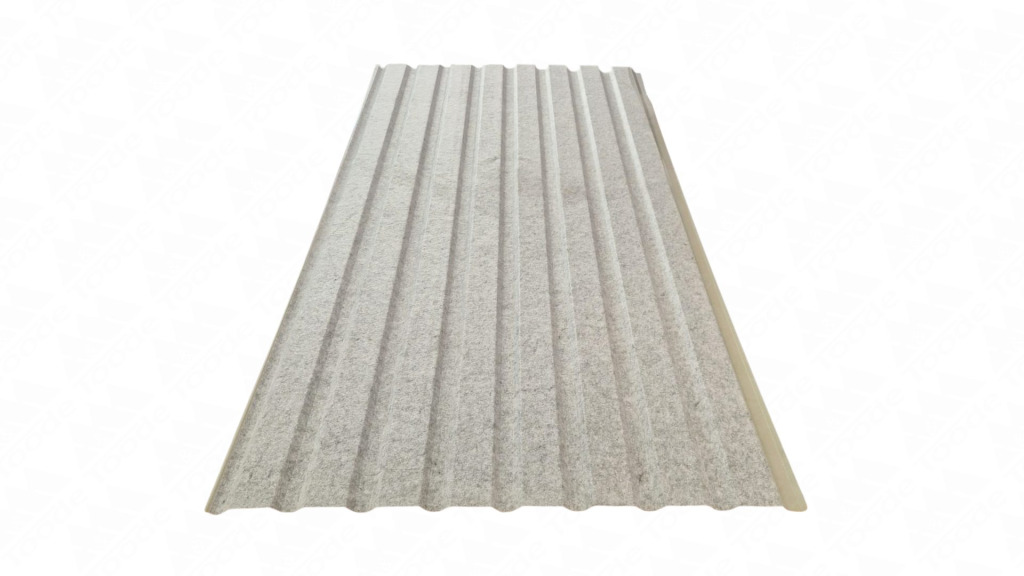

Trapecveida profils TP20 ir universāls profilētās tērauda loksnes veids,
ko izmanto gan jumtu segumiem, gan sienu apšuvumam. Profils pieejams
trīs variantos atkarībā no pielietojuma: TP20 R — jumtam,
TP20 A un TP20 B — sienām ar nedaudz
atšķirīgu trapeces konfigurāciju optimālam ūdens novadījumam katrā
pozīcijā.

Trapecveida profila TP20 tehniskie parametri


Trapecveida profila TP20 šķērsgriezums un izmēri

Pielietojums Jumtu segumiem (R), sienu apšuvumam (A, B)
Materiāla biezums 0,45–0,60 mm
Profila augstums 18 mm
Sedzošais platums 1100 mm
Pārklājuma veidi Cinkots, Poliesters, Matt Pol, Pural BT, Pural BT Matt, PVDF
Profila minimālais / maksimālais garums 500–8500 mm
Minimālais jumta slīpums 10° (pie dubulta sānu pārlaiduma — 8°)

TP20 profila varianti

Variants Pielietojums Raksturojums
TP20 R Jumts Trapeces konfigurācija optimizēta lietus ūdens novadīšanai pa jumta slīpumu
TP20 A Siena Sienas apšuvuma variants ar horizontālu vai vertikālu uzstādīšanas iespēju
TP20 B Siena Alternatīvs sienas variants ar nedaudz atšķirīgu trapeces profilu

Vispārīgā informācija

Trapecveida profila stiprināšana notiek ar skrūvēm, profila viļņa apakšā, pie latojuma
vai tērauda nesošajām konstrukcijām. Tas atšķiras
no slēptās piestiprināšanas sistēmas (kā Classic profilam) – skrūves
ir redzamas, taču katra skrūve ir aprīkota ar EPDM blīvi, kas novērš
ūdens iekļūšanu caur skrūves caurumu.

TP20 pārseguma platums (1100 mm) padara TP20 par ekonomiski izdevīgu risinājumu
gan lieliem rūpnieciskajiem un lauksaimnieciskajiem objektiem, gan
privātajam sektoram.

Profiliem TP20 A un TP20 B nav slīpuma prasību – tos var uzstādīt
vertikāli vai horizontāli uz sienām. Jumta variantam TP20 R minimālais
slīpums ir 10°; pie mazāka slīpuma jālieto divkārtīgs sānu pārlaidums,
kas ļauj samazināt slīpumu līdz 8°.

Biežāk uzdotie jautājumi

Kāda ir atšķirība starp TP20 R, A un B variantiem?

TP20 R ir jumta variants ar trapeces konfigurāciju, kas optimāli
novada ūdeni lejup pa jumta slīpumu. TP20 A un TP20 B ir sienas
varianti ar nedaudz atšķirīgu profila konfigurāciju, kas paredzēti
vertikālam vai horizontālam sienas apšuvumam. Visiem trim variantiem
ir vienādi pamatparametri – platums 1100 mm un augstums 18 mm.

Vai TP20 var izmantot gan jumtam, gan sienai?

Jā – TP20 ir universāls materiāls. Jumtam izmanto TP20 R variantu,
sienām – TP20 A vai TP20 B variantu. Svarīgi ievērot, ka sienas
apšuvumam nav slīpuma prasību, bet jumta variantam minimālais
slīpums ir 10° (vai 8° pie dubulta sānu pārlaiduma).

Vai TP20 profils piemērots arī lieliem ražošanas vai noliktavas objektiem?

Jā – TP20 ir bieži izmantots risinājums rūpniecisko un lauksaimniecisko
ēku jumtiem un sienām, jo 1100 mm platums nodrošina lielu seguma
montēšanas ātrumu un ekonomisku materiāla patēriņu. Profilam nav ierobežojumu
pēc objekta lieluma vai izmantošanas veida.

Kādā garumā var pasūtīt TP20 profilu?

TP20 profils pieejams garumā no 500 mm līdz 8500 mm. (atsevišķos gadījumos iespējami lielāki garumi).Pasūtot
vajadzīgajā garumā, var samazināt materiāla atlikumus un
atvieglot uzstādīšanu. Mūsu speciālisti var palīdzēt aprēķināt
precīzus paneļu garumus un daudzumus konkrētam objektam.

Vai TP20 profilam ir CE marķējums?

Jā – SIA Toode ražotajam TP20 profilam ir CE marķējums un ekspluatācijas īpašību deklarācija.
Dokumenti pieejami lejupielādei sadaļā “Dokumenti”.

TP20 trapecveida profila uzstādīšanai pieejams pilns papilddetaļu komplekts –
lokšņu sistēma korei, vējmalām, karnīzei, sateknēm un sienu
pieslēgumiem. Visas papilddetaļas pieejamas Toode RR kataloga
krāsās un tiek ražotas no tā paša pārklātā tērauda kā profili.

Galvenās papilddetaļas

Kore

Noslēdz kores zonā. Tiek piestiprināta pie TP20 profila
viļņu augšdaļām ar 4,8×20 mm vai 4,8×28 mm skrūvēm ar blīvēm no abām kores
pusēm, solī ne vairāk kā 400 mm. Kores leņķim jāatbilst
jumta slīpumam. Zema slīpuma jumtiem ieteicams uzstādīt Kores
blīvi, kas aizver atveri starp profila viļņiem un kori.
Savstarpējais pārlaidums – vismaz 100 mm.

Karnīze

Uzstādāma pirms profilpāneļiem. Tā novirza ūdeni no
paneļu apakšpuses uz lietus ūdens tekni un aizsargā
dēļus no mitruma. Pieliekama pie pirmās latas ar soli ne vairāk kā 500 mm.
Karnīzes savstarpējais pārlaidums – 50 mm.

Vējmala

Noslēdz TP20 profila sānu malu, aptverot paneļa
profila virsmu no sāna un novēršot ūdens iekļūšanu zem seguma.
Vējmala tiek piestiprināta pie paneļa ar 4,8×20 mm vai 4,8×28 mm skrūvēm
(solis līdz 800 mm) un pie dēļa ar 4,8×28 mm skrūvēm
(solis līdz 800 mm). Uzstāda no apakšas uz augšu; pārlaidums –
vismaz 50 mm.

Satekne

Uzstādāma pirms paneļiem, no apakšas uz augšu. Zem
sateknes jānodrošina pilnīgs latojums vismaz 300 mm
platumā abās sateknes pusēs. Profila malai jāatstāj
vismaz 200 mm brīva sateknes platuma. Savstarpējais
pārlaidums – vismaz 200 mm; sateknei jāiet pāri karnīzei.

Pieslēgums

Nodrošina ūdensdrošu savienojumu starp TP20 profila jumtu un
vertikālu sienu – pie skursteņa, augstākas sienas vai citas
perpendikulāras konstrukcijas. Loksnes augšmala tiek ievietota
sienas rievā un aizpildīta ar ilgizturīgu hermētiķi. Piestiprināma
pie paneļa ar 4,8×20 mm vai 4,8×28 mm skrūvēm solī līdz 800 mm.

Stiprināšanas skrūves

Skrūve Pielietojums Patēriņš
4,8×28 mm ar blīvi
ass gals, karsti cinkotas		 TP20 pāneļu stiprināšana pie koka latojuma ~6 gab./m²
4,8×20 mm ar blīvi
urbjošs gals, karsti cinkotas		 Papilddetaļu piestiprināšana pie paneļiem; paneļu savstarpējo pārlaidumu savienošana ~5 gab./t.m.
4,8×28 mm ar blīvi
ass gals		 Papilddetaļu piestiprināšana pie koka pēc vajadzības

Biežāk uzdotie jautājumi

Vai TP20 papilddetaļas jāpasūta vienlaikus ar paneļiem?

Ieteicams pasūtīt visu kopā, lai garantētu krāsas atbilstību.
Papilddetaļas tiek ražotas no tā paša pārklātā tērauda, tāpēc,
pasūtot vienā partijā, krāsas atbilstība ir precīzāka.

Vai var pasūtīt nestandarta izmēra papilddetaļas?

Jā – papilddetaļas var izgatavot pēc individuāla pasūtījuma
atbilstoši konkrēta objekta vajadzībām. Bieži individuāli
izgatavota papilddetaļa precīzā izmērā un konfigurācijā ir
labāka un ekonomiskāka par standarta risinājumu, kas jāpielāgo
uz vietas. Sazinieties ar mūsu pārdošanas nodaļu.

Kur TP20 paneļa vilnī jāpieskrūvē stiprināšanas skrūve?

Skrūve tiek pieskrūvēta caur profila viļņa apakšu
(zemāko daļu), nevis caur virsotni. Tā tiek panākts, ka skrūve
atrodas tiešā kontaktā ar latojumu, nodrošinot stingru nostiprināšanu.
EPDM blīve pie skrūves galvas novērš ūdens iekļūšanu caur
skrūves caurumu.

TP20 profila tērauda pamatne ir aizsargāta ar cinkojuma un polimēra
pārklājumu. No visiem SIA Toode profiliem TP20 piedāvā plašāko
pārklājumu klāstu – seši varianti no ekonomiskā cinkotā tērauda
līdz augstas veiktspējas PVDF pārklājumam.

Cinkots (Z275 / Z350)

Cinkots tērauds bez krāsas pārklājuma. Pieejams ar cinkojuma masu
Z275 (275 g/m²) standarta lietojumiem vai Z350 (350 g/m²) agresīvākai
videi. Dabīgā pelēksudraba toņa virsma laika gaitā iegūst vienmērīgu
matētu patinu. Piemērots jumtiem un sienām, kur nav prasību pēc
krāsas. Uzglabājot slēgtā iepakojumā mitrumā, var rasties baltā rūsa –
sk. dokumentu sadaļu.

Poliesters (PE)

Poliestera pārklājums ir visizplatītākais metāla jumtu pārklājums
Eiropā un Latvijā. Pārklājuma biezums – 25–30 µm; cinkojuma masa –
275 g/m². Piemērots iekšējo un ārējo virsmu klāšanai standarta
prasību apstākļos (RC3). Plašākais krāsu klāsts no visiem pieejamajiem
pārklājumiem – pieejams gandrīz visās RR kataloga krāsās. Laika gaitā
krāsa vienmērīgi balē, kas neietekmē materiāla korozijizturību.
Tehniskā garantija – 30–50 gadi; estētiskā – 10 gadi.

Matt Pol (Rough Matt Polyester)

Matēts, reljefotas faktūras pārklājums ar biezumu 35 µm un cinkojuma
masu 350 g/m². Laba UV izturība, laba korozijizturība (RC4), viegli
apstrādājams. Reljefainā virsma piešķir jumtam vai sienai elegantu,
matētu izskatu un ir mazāk jutīga pret sīkiem skrāpējumiem.
Pieejams izvēlētās RR kataloga krāsās.

Pural BT (GreenCoat Pural BT)

Augstas kvalitātes poliuretāna bāzes pārklājums ar biezumu 50 µm
un cinkojuma masu 350 g/m². Ļoti augsta korozijizturība (RC5+),
lieliska UV izturība un izturība pret ķīmisko iedarbību. Apstrādājams
temperatūrā līdz −15 °C. Tehniskā garantija – 50 gadi;
estētiskā garantija – 25 gadi.

Pural BT Matt (GreenCoat Pural Matt BT)

Identiskas aizsardzības īpašības kā Pural BT, bet ar pilnīgi matētu
virsmas izskatu. Biezums – 50 µm; cinkojuma masa – 350 g/m²;
korozijizturība – RC5+. Matētā virsma ir īpaši piemērota mūsdienīgai
arhitektūrai. Apstrādājams temperatūrā līdz −15 °C.
Tehniskā garantija – 50 gadi; estētiskā garantija – 25 gadi.

PVDF (polivinilidēnfluorīds)

PVDF ir fluorpolimēra pārklājums
ar biezumu 25–35 µm. Nodrošina ārkārtīgi augstu UV izturību un
krāsas noturību – pēc 30–40 gadiem krāsa saglabā sākotnējo toņa
intensitāti daudz labāk nekā poliestera pārklājumi. Īpaši ieteicams
reprezentatīviem sabiedriskās nozīmes objektiem. Pieejams tikai
metāliskos tonos (RR40 un RR41). Min. uzstādīšanas temperatūra: −10 °C.
Tehniskā garantija – 50 gadi; estētiskā garantija – 10 gadi.

Pārklājumu salīdzinājums

Īpašība Cinkots Poliesters Matt Pol Pural BT Pural BT Matt PVDF
Pārklājuma biezums, µm — 25–30 35 50 50 25–35
Cinkojuma masa, g/m² 275–350 275 350 350 350 275
Korozijizturība RC3 RC3 RC4 RC5+ RC5+ RC4
UV izturība — Apmierinoša Laba Ļoti laba Ļoti laba Izcila
Min. uzst. temp., °C — 0 0 −15 −15 −10
Tehniskā garantija 30 gadi 30–50 gadi 30 gadi 50 gadi 50 gadi 50 gadi
Estētiskā garantija — 10 gadi 15 gadi 25 gadi 25 gadi 10 gadi

SIA Toode garantē, ka norādītajā laika posmā jumta segums nezaudēs
funkcionālās īpašības (tehniskā garantija) un pārklājums neatlobīsies
vai neplaisās (estētiskā garantija).

Biežāk uzdotie jautājumi

Kurš pārklājums ir labākā izvēle privātmājas TP20 jumtam?

Pural BT vai Pural BT Matt nodrošina vislabāko korozijizturību (RC5+)
un garāko garantiju – optimāla izvēle ilgtermiņā. Poliesters ir
ekonomiska izvēle standarta apstākļiem. Matt Pol ir labs kompromiss
starp cenu un kvalitāti ar pievilcīgu matētu izskatu.

Vai poliestera pārklājums ir pietiekams angāra jumtam?

Poliesters ar RC3 korozijizturību ir pietiekams standarta lauku
vai rūpnieciskās vides apstākļiem. Tomēr, ja angārs atrodas
piejūras zonā, agresīvā rūpnieciskā vidē vai ja vēlams ilgāks
kalpošanas laiks bez apkopes, ieteicams izvēlēties Matt Pol (RC4)
vai Pural BT (RC5+).

Cinkots TP20 profils ir pieejams dabīgā metāla krāsā. Krāsainie
pārklājumi pieejami RR kataloga krāsās atbilstoši tabulai –
Poliestera pārklājumā pieejams vislielākais krāsu klāsts.
Precīzai krāsas izvēlei ieteicams pieprasīt fiziskus paraugus.

RR11 – Tumši Zaļš
RR20 – Balts
RR21 – Gaiši Pelēks
RR22 – Pelēks
RR23 – Tumši Pelēks
RR2H3 – Antracīts
RR25 – Dzeltens
RR28 – Tumši Sarkans
RR29 – Sarkans
RR30 – Bēšs
RR31 – Gaiši Brūns
RR32 – Tumši Brūns
RR33 – Melns
RR35 – Zils
RR36 – Gaiši Zaļš
RR37 – Zaļš
RR40 – Sudraba Metālisks
RR41 – Tumši Sudraba Metālisks
RR750 – Ķieģeļu Sarkans
* Aptuvenie krāsu paraugi

Krāsu un pārklājumu pieejamība

Poliestera pārklājumā pieejams vislielākais krāsu klāsts; augstākas
klases pārklājumos (Matt Pol, Pural BT, Pural BT Matt) pieejams
ierobežotāks, bet vispieprasītāko krāsu sortiments. PVDF tikai
metāliskajos tonos.

Cinkots Poliesters Matt Pol Pural BT Pural BT Matt PVDF
Dabīgā metāla krāsa ●
RR 11 ● ●
RR 20 ● ●
RR 21 ● ●
RR 22 ● ●
RR 23 ● ● ● ●
RR 2H3 ●
RR 25 ●
RR 28 ●
RR 29 ● ●
RR 30 ●
RR 31 ●
RR 32 ● ● ● ●
RR 33 ● ● ● ●
RR 35 ●
RR 36 ●
RR 37 ●
RR 40 ● ●
RR 41 ● ●
RR 750 ● ●

Pieejamā krāsu un pārklājumu kombinācija var mainīties atkarībā no ražošanas
partijas. Ja vēlamā kombinācija nav standarta sortimentā, sazinieties ar mūsu
pārdošanas nodaļu.

Biežāk uzdotie jautājumi

Vai ekrānā redzamie krāsu paraugi precīzi atbilst reālajam izskatam?

Ekrāna paraugi ir aptuveni – reālā krāsa atkarīga no monitora
kalibrēšanas, apgaismojuma un izvēlētā pārklājuma (spīdīgs vai
matēts). Iesakām pieprasīt fiziskus paraugus un apskatīt tos
dabīgā dienas gaismā.

Ekspluatācijas īpašību deklarācija – TP20

CE marķējuma dokuments TP20 profilam. Apliecina
atbilstību Eiropas celtniecības standartiem un norāda galvenās
ekspluatācijas īpašības.

Lejupielādēt EID TP20 Latvija (PDF) →

Informācija par produktu pieņemšanu un uzglabāšanu

Dokuments apraksta, kā pareizi pieņemt piegādātos profiļus, ko pārbaudīt
saņemšanas brīdī un kādos apstākļos uzglabāt materiālu pirms uzstādīšanas.
Ievērojot šīs vadlīnijas, tiek saglabāta materiāla garantija. Galvenie
principi: krāsainus paneļus noslēgtā iepakojumā – ne ilgāk par četrām
nedēļām; cinkotus – ne ilgāk par vienu nedēļu.

Lejupielādēt vadlīnijas (PDF) →

Cinkotā tērauda “baltā rūsa”

Dokuments ir svarīgs tiem, kas izvēlējušies TP20 cinkotā tērauda
variantu. Tajā izskaidrots, kas ir baltā rūsa, kā tā rodas uzglabāšanas
laikā, kādā mērā tā ietekmē materiāla kvalitāti un kā to novērst.
Cinkots tērauds slēgtā iepakojumā bez gaisa cirkulācijas mitrā vidē
var iegūt baltu sāls nosēdumu jau dažu stundu laikā.

Lejupielādēt dokumentu (PDF) →

Biežāk uzdotie jautājumi

Vai garantija ir spēkā, ja uzstādīšanu veic pats?

Jā, ar nosacījumu, ka uzstādīšana veikta saskaņā ar SIA Toode
uzstādīšanas vadlīnijām. Izmantojiet pareizas skrūves ar EPDM
blīvēm, ievērojiet pārlaiduma normas un nepieļaujiet skrūvju
pieskrūvēšanu vietās, kas nav paredzētas stiprināšanai.

Cik ilgi drīkst uzglabāt cinkotus TP20 paneļus ārā?

Cinkotus pāneļus noslēgtā iepakojumā ārā drīkst uzglabāt ne ilgāk par
vienu nedēļu. Vēsākā vai mitrākā laikā baltā rūsa var veidoties
ievērojami ātrāk. Ieteicams cinkotus pāneļus glabāt sausās iekštelpās
vai uzstādīt uzreiz pēc piegādes.

Tērauda jumtu profili ir universāls materiāls, ko izmanto dažādos
objektos – gan privātajā, gan sabiedriskajā sektorā. Profilētās
tērauda loksnes noder ne tikai jumta segumiem, bet arī kā sienu
apdares materiāls. TP20 ir viens no plašāk izmantotajiem tērauda
profiliem Latvijā tā universāluma, vieglas uzstādīšanas un
pieejamā cenu diapazona dēļ.

TP20 profila pielietojums:

  • Ģimenes mājas
  • Daudzdzīvokļu mājas
  • Sabiedriskās ēkas
  • Angāru un noliktavas ēkas
  • Balkonu norobežošanai
  • Sētas un pagaidu nožogojumam

TP20 R variantu izmanto jumtam;
TP20 A un TP20 B variantus – sienām.

Uzstādīšanas kopsavilkums

TP20 uzstādīšana ir salīdzinoši vienkārša un bieži tiek veikta
bez speciāliem instrumentiem. Galvenie nosacījumi ir pareiza latojuma
sistēma, apakšklājs un pareizu skrūvju lietošana. Zemāk atrodams
kopsavilkums galvenajiem uzstādīšanas posmiem.

Piegāde un uzglabāšana

Pieņemot preci, pārbaudiet, vai visi pasūtītie materiāli piegādāti un
vai nav transportēšanas bojājumu. Bojātus pāneļus nedrīkst
uzstādīt! Par bojājumiem informējiet pārdevēju 14 dienu laikā
no piegādes datuma.

  • Pāneļus uzglabājiet uz šķērssijām vismaz 20 cm virs zemes.
  • Krāsainus pāneļus noslēgtā iepakojumā – ne ilgāk par 4 nedēļām.
  • Cinkotus pāneļus noslēgtā iepakojumā ārā – ne ilgāk par 1 nedēļu.
  • Paneļus celt un pārvietot, nevis vilkt – asās malas var sabojāt blakus paneļa pārklājumu.

Jumta pamatne un latojums

Pirms uzstādīšanas pārbaudiet jumta nesošo konstrukciju stāvokli,
spāru noturību un jumta plaknes taisnumu. Visi latojuma
defekti jānovērš pirms paneļu uzstādīšanas.

  • Apakšklājs: obligāts siltināmiem jumtiem. Stiprināms horizontāli pie
    spārēm, pēc tam nostiprināms ar pretlatu (min. 25×50 mm,
    ieteicams 32×50 mm). Korē apakšklājs tiek pārtraukts, bet pēc
    latojuma uzstādīšanas kores zonā piestiprina apakšklāja strēmeli
    (aptuveni 300×300 mm).
  • Latas: min. 22×100 mm (ieteicams 32×100 mm) sausa koksne.
    Latas pienaglojiet pie pretlatām ar karsti cinkotām naglām –
    vismaz 2 naglas katrā krustpunktā.
  • Latu solis: atkarīgs no paneļa biezuma un jumta slīpuma.
    Konsultējieties ar mūsu speciālistiem konkrēta objekta apstākļiem
    piemērotāko soli.
  • Sateknēs jāuzstāda pilns latojums vismaz 300 mm
    platumā abpus sateknēm.

Karnīze un paneļu uzstādīšana

Pirms pāneļu uzstādīšanas piestiprina karnīzi. Ieteicams
pirms karnīzes uzstādīt arī lietus ūdens tekni vai vismaz
teknes turētājus.

  • Paneļus var uzstādīt gan no kreisās uz labo, gan no labās uz kreiso.
    Sākot no labās puses (uzliekot nākamo pāri iepriekšējam virsū),
    iepriekšējais panelis palīdz fiksēt nākamo un atvieglo paralēlisma
    saglabāšanu ar karnīzi.
  • Pirmos divus paneļus vispirms piestiprini ar vienu skrūvi katru,
    izlīdzini apakšējo malu paralēli apakšējai latai un tikai tad pieskrūvē galīgi.
  • Paneļi savstarpēji pārklājas vienā viļņā (sānos). Pie mazāka
    slīpuma par normu jāizmanto divviļņu sānu pārlaidums.
  • Paneļa apakšmalai jāpārsniedz apakšējā lata par 30–50 mm.
  • Garumā paneļi savienojas ar vismaz 200 mm pārlaidumu; savienojumu
    vietas jāizvieto “šaha galdiņa” kārtībā.
  • Uz jumta kāpiet tikai pa viļņa apakšu, pēc iespējas tuvāk
    latai     – nekad pa viļņa virsotni.

Skrūves un stiprināšanas normas

Skrūves tips Pielietojums Patēriņš
4,8×28 mm ar blīvi Paneļu piestiprināšana pie koka latojuma (caur viļņa apakšu) ~6 gab./m²
4,8×20 mm ar blīvi Papilddetaļu piestiprināšana pie paneļiem ~5 gab./t.m.
4,8×20 mm ar blīvi Paneļu savstarpējo sānu pārlaidumu savienošana ~2 gab./t.m.

Paneļu griešanai izmantojiet skārda šķēres vai citus neabrazīvus instrumentus.
Nekādā gadījumā neizmantojiet leņķa slīpmašīnu ar abrazīvu disku
– dzirksteles sabojā pārklājumu un griešanas malās izraisa koroziju.
Metāla skaidas nekavējoties notīriet ar birsti.

Drošība darbā

Vienmēr izmantojiet darba cimdus, mīkstas zoles apavus un biezus darba
apģērbus. Paneļus ceļot, sekojiet, lai neviens neatrastos zem tiem.
Nekādā gadījumā ar plaukstu neatturiet slīdošu paneli – tas var
izraisīt nopietnus griezumus no asajām malām.

Biežāk uzdotie jautājumi

No kuras puses jāsāk TP20 paneļu uzstādīšana?

Var sākt gan no kreisās, gan labās puses. Ja uzstāda no labās uz kreiso,
katrs nākamais panelis uzliekas virs iepriekšējā – iepriekšējais
panelis palīdz fiksēt nākamo un atvieglo paralēlisma saglabāšanu
ar karnīzi. Ieteicams sākt ar garāko paneli – taisnstūra jumtam tas
ir malējais paneli.

Cik liels sānu pārlaidums nepieciešams TP20?

Standarta sānu pārlaidums ir viens vilnis. Pie jumta slīpuma mazāka
par normu (zem 10°) jāizmanto divviļņu sānu pārlaidums, kas
palielina ūdensdrošību. Silikonu savienojumos neizmanto.

Vai TP20 profilam ir nepieciešams apakšklājs?

Jā – apakšklājs (difūzijas membrāna) ir obligāts visiem siltinātiem metāla
jumtiem. Tas novada kondensāta ūdeni no jumta konstrukcijas.
Alternatīvi var izmantot pāneļus ar rūpnīcā pielīmētu
kondensātu absorbējošu materiālu (DripStop) – šādā gadījumā
atsevišķs apakšklājs nav nepieciešams.

Vai TP20 profilu var uzstādīt uz sienas?

Jā – TP20 A un TP20 B varianti ir speciāli paredzēti sienas
apšuvumam. Tos var uzstādīt gan vertikāli, gan horizontāli.
Sienas uzstādīšanai nav slīpuma prasību. Lai noskaidrotu konkrētam
sienas apšuvumam piemērotāko variantu (A vai B), sazinieties ar
mūsu speciālistiem.

Kādā temperatūrā drīkst uzstādīt TP20 profilu?

Tas atkarīgs no izvēlētā pārklājuma: Poliesters un Matt Pol –
no 0 °C; Pural BT un Pural BT Matt – no −15 °C; PVDF – no −10 °C.
Cinkotam tēraudam nav pārklājuma temperatūras ierobežojumu.
Aukstumā metāls ir stingrāks – esiet uzmanīgi, veicot griešanas
darbus.
