Halle Lux gaismu caurlaidīgās loksnes ir profilētas stiklašķiedras armēta poliestera (GRP) loksnes, kas paredzētas dabiskās dienasgaismas ielaišanai jumta un sienu konstrukcijās. TOODE piedāvā variantus izmantošanai kopā ar trapecveida jumta profiliem TP20 R un TP45 R.
Ja tiek meklēts caurspīdīgs jumta segums angāram, noliktavai, ražošanas vai lauksaimniecības ēkai, Halle Lux ļauj jumta segumā izveidot gaismu caurlaidīgas zonas, saglabājot profilētam metāla jumtam raksturīgo formu un savienojumu principu.
Loksnes ir 5000 mm garas, izgatavotas ar 450 g/m² stiklašķiedras armējumu un ir aptuveni 1 mm biezas. Ražotājs deklarē aptuveni 80% redzamās gaismas caurlaidību piegādes brīdī. Materiāls ir pienbalts un gaismu izkliedējošs, tādēļ telpā tiek iegūts dabisks apgaismojums bez pilnīgi dzidrai loksnei raksturīgās tiešās caurredzamības.
Caurspīdīgs jumta segums TP20 un TP45 profiliem
Halle Lux loksnes tiek profilētas tā, lai tās varētu izmantot kopā ar profilētām metāla loksnēm. TOODE sortimentā pieejami risinājumi TP20 R un TP45 R profiliem, ļaujot vienā jumta plaknē kombinēt tērauda segumu ar gaismu caurlaidīgiem laukumiem.
Šāds risinājums ir īpaši piemērots lielākām ēkām, kur dienas laikā iespējams izmantot dabisko apgaismojumu un samazināt nepieciešamību pēc mākslīgā apgaismojuma.
Halle Lux tehniskie parametri
| Ražotājs | Halle System AB |
| Produktu grupa | Halle Lux |
| Materiāls | Stiklašķiedras armēts poliesters (GRP) |
| Pielietojums | Jumtu un sienu gaismas ielaidumiem |
| Savietojamie TOODE profili | TP20 R un TP45 R |
| Loksnes garums | 5000 mm |
| Stiklašķiedras armējums | 450 g/m² |
| Aptuvenais biezums | 1 mm |
| Gaismas caurlaidība | aptuveni 80% piegādes brīdī |
| Izskats | Pienbalts, gaismu caurlaidīgs un izkliedējošs |
| UV aizsardzība | UV aizsargplēve abās loksnes pusēs |
| Poliestera kvalitāte | Standard – uguni kavējošs poliesters |
| Reakcija uz uguni | E klase saskaņā ar EN 13501-1 |
| Ārējās uguns iedarbība jumtam | BROOF(t1) un BROOF(t2) |
| Ieteicamā zemākā temperatūra | −40 °C |
| Maksimālā temperatūra bez slodzes | +120 °C |
Halle Lux 1 mm profilētajām GRP loksnēm ir ražotāja ekspluatācijas īpašību deklarācija saskaņā ar SS-EN 1013:2012.
Stiklašķiedras armēts GRP – stabils risinājums metāla jumtam
Atšķirībā no vienkāršām nearmētām plastmasas loksnēm, Halle Lux materiālā poliesters ir pastiprināts ar stiklašķiedras paklāju. Stiklašķiedras armējums palielina loksnes stingrību un mehānisko stabilitāti.
Tas ir būtiski, ja gaismu caurlaidīgā loksne tiek montēta vienā jumta plaknē kopā ar profilētu tērauda segumu. Halle Lux lineārās termiskās izplešanās koeficients ir aptuveni 20–25 × 10−6/K, kas atbilst aptuveni 1 mm garuma izmaiņai uz vienu loksnes metru pie 40 °C temperatūras starpības.
Ražotājs norāda, ka nearmētiem termoplastiem, piemēram, PVC un polikarbonātam, termiskā izplešanās ir ievērojami lielāka. Tādēļ GRP ir īpaši piemērots risinājums profilētiem gaismas ielaidumiem metāla jumtos.
TP20 un TP45 profilu izmēri

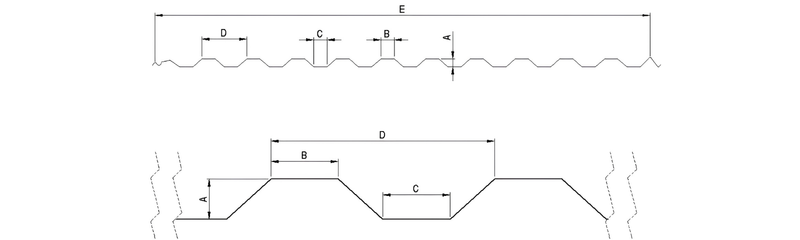

Zemāk redzamajā rasējumā parādīti galvenie trapecveida profila izmēru apzīmējumi. Tabulās zem rasējuma norādīti TOODE TP20 R un TP45 R metāla profilu nominālie izmēri, ar kuriem tiek savietoti attiecīgie Halle Lux gaismas lokšņu varianti.
Rasējuma apzīmējumi: A – profila augstums; B – trapeces augšējās plaknes platums; C – profila apakšējās plaknes platums; D – profila solis; E – sedzošais platums.
TP20 R profila izmēri
| A – profila augstums | 18 mm |
| B – augšējās plaknes platums | 27 mm |
| C – apakšējās plaknes platums | 79 mm |
| D – profila solis | 137,5 mm |
| E – sedzošais platums | 1100 mm |
TP45 R profila izmēri
| A – profila augstums | 41 mm |
| B – augšējās plaknes platums | 37 mm |
| C – apakšējās plaknes platums | 63 mm |
| D – profila solis | 150 mm |
| E – sedzošais platums | 900 mm |
Halle Lux savienojums ar TOODE TP20 R jumta profilu

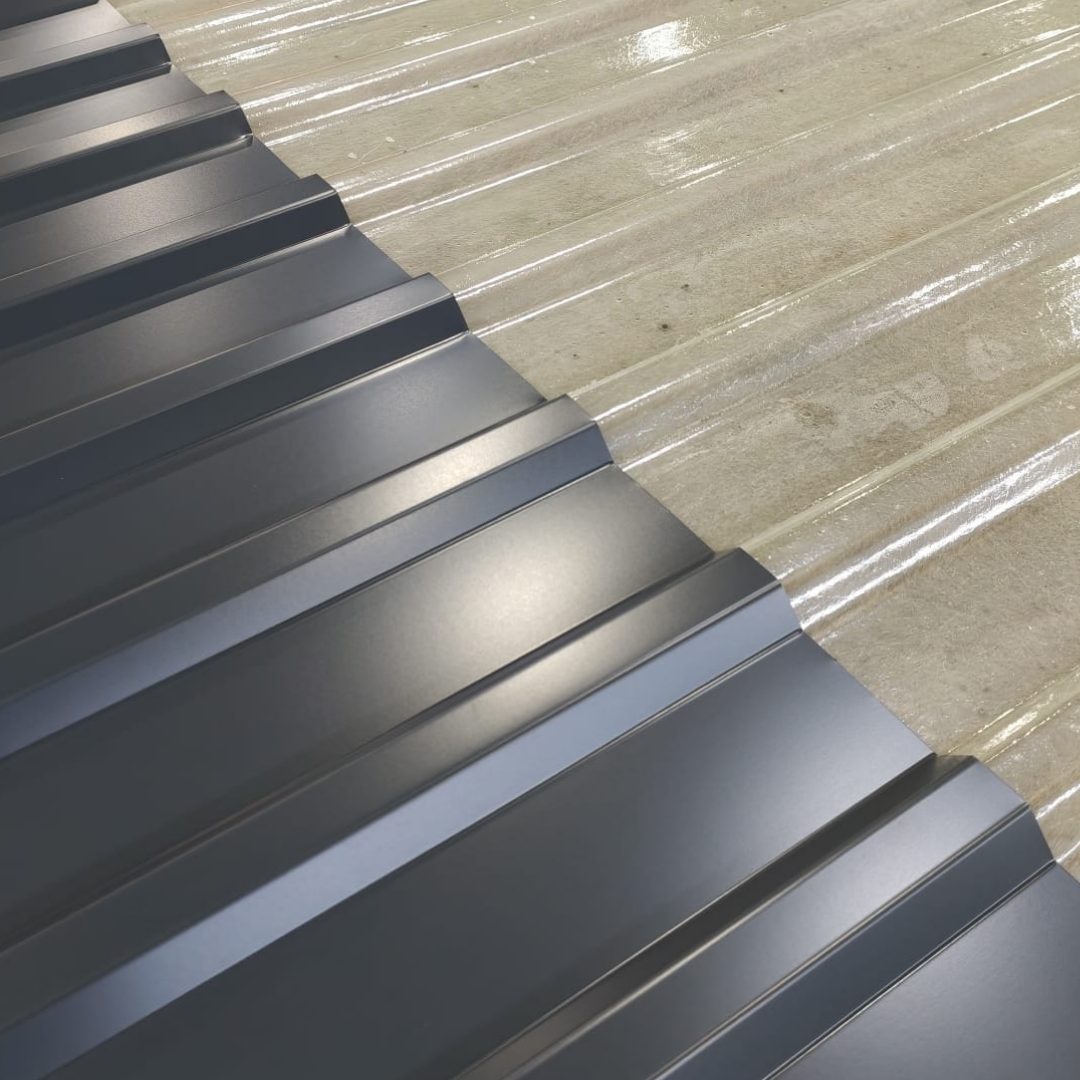

Halle Lux gaismas loksnes profila forma ļauj to iestrādāt vienā jumta plaknē kopā ar TOODE profilētā tērauda loksnēm. Zemāk redzams Halle Lux gaismu caurlaidīgās loksnes savienojums ar TOODE TP20 R metāla jumta profilu.
Profila savietojamība ļauj gaismu caurlaidīgo loksni pārlaist kopā ar profilēto tērauda segumu, izveidojot nepārtrauktu jumta plakni un gaismas ielaidumu bez atsevišķas loga konstrukcijas.
UV aizsardzība un gaismas caurlaidība
Halle Lux loksnēm abās pusēs ir UV aizsargplēve. Tā palīdz samazināt virsmas dzeltēšanu un eroziju un ilgāk saglabāt loksnes gaismas caurlaidību un gludu virsmu.
Ražotāja tehniskajā dokumentācijā norādītā gaismas caurlaidība jaunai Halle Lux loksnei ir aptuveni 80%. Pienbaltais materiāls gaismu izkliedē, tādēļ tas ir piemērots telpām, kur nepieciešams vienmērīgāks dabiskais apgaismojums.
Loksnes iespējams tīrīt ar maigu sintētisku mazgāšanas līdzekli, mīkstu birsti un lielu ūdens daudzumu.
Montāža un pārlaidumi
Halle Lux loksnes paredzētas uzstādīšanai kopā ar profilētiem jumta un sienu materiāliem. Jumta konstrukcijās sānu savienojums parasti tiek veidots ar profila pārlaidumu.
Jumta lokšņu gala pārlaidumam jābūt vismaz 200 mm, savukārt sienu konstrukcijās – vismaz 100 mm. Jumtiem ar slīpumu zem 14° ražotājs iesaka fiksētos sānu un gala pārlaidumus papildus hermetizēt. Šim nolūkam ražotājs iesaka izmantot skābes nesaturošu silikona hermētiķi.
Izmantojot Halle Lux kopā ar metāla loksnēm, stiprinājumu izvēlē jāņem vērā konkrētā metāla profila montāžas prasības. Halle Lux lokšņu stiprinājumi tiek izvietoti profila ielejā.
Ražotājs iesaka, ja iespējams, jumta gaismas loksnes izmantot vienā garumā no kores līdz dzegai, tā samazinot gala pārlaidumu skaitu un potenciālās ūdens iekļūšanas vietas.
Svarīgi! 450 g/m² Halle Lux loksnes nav paredzētas staigāšanai. Montāžas un jumta apkopes laikā jāizmanto kāpnes, jumta tilti vai slodzi sadalošas darba platformas.
Apstrāde un uzglabāšana
Halle Lux loksnes iespējams griezt un urbt ar parastiem kokapstrādes instrumentiem. Griešanai ražotājs iesaka izmantot zāģi ar smalkiem zobiem un zāģēšanas laikā to turēt nelielā leņķī pret loksni.
Uzglabāšanas laikā loksnes jāsargā no lietus un tiešas saules. Pakas jānovieto slīpi sausā un ventilējamā vietā, nepieļaujot ilgstošu ūdens uzkrāšanos starp loksnēm.
Saistītie produkti
Halle Lux gaismu caurlaidīgās loksnes paredzētas izmantošanai kopā ar atbilstošajiem TOODE trapecveida jumta profiliem.
Vēlaties izmantot gaismu caurlaidīgās loksnes savā jumta vai fasādes projektā?
Sazinieties ar TOODE speciālistiem – palīdzēsim izvēlēties TP20 vai TP45 risinājumu, noteikt nepieciešamo lokšņu daudzumu un piemeklēt pārējos jumta sistēmas elementus.
