Fasādes kāpņu stiprinājuma atbalsta plāksne paredzēta TOODE sienas kāpņu (450 mm un 700 mm) uzstādīšanai pie sendvičpaneļu virsmas un citiem sienu apšuvumiem. Tā veido stabilu pamatni kāpņu sienas stiprinājuma piestiprināšanai pie ēkas fasādes.
Risinājums ir īpaši piemērots industriālām, noliktavu un ražošanas ēkām, kur fasādes apšuvumam izmantoti sendvičpaneļi un nepieciešama dokumentēta kāpņu stiprinājuma veiktspēja.

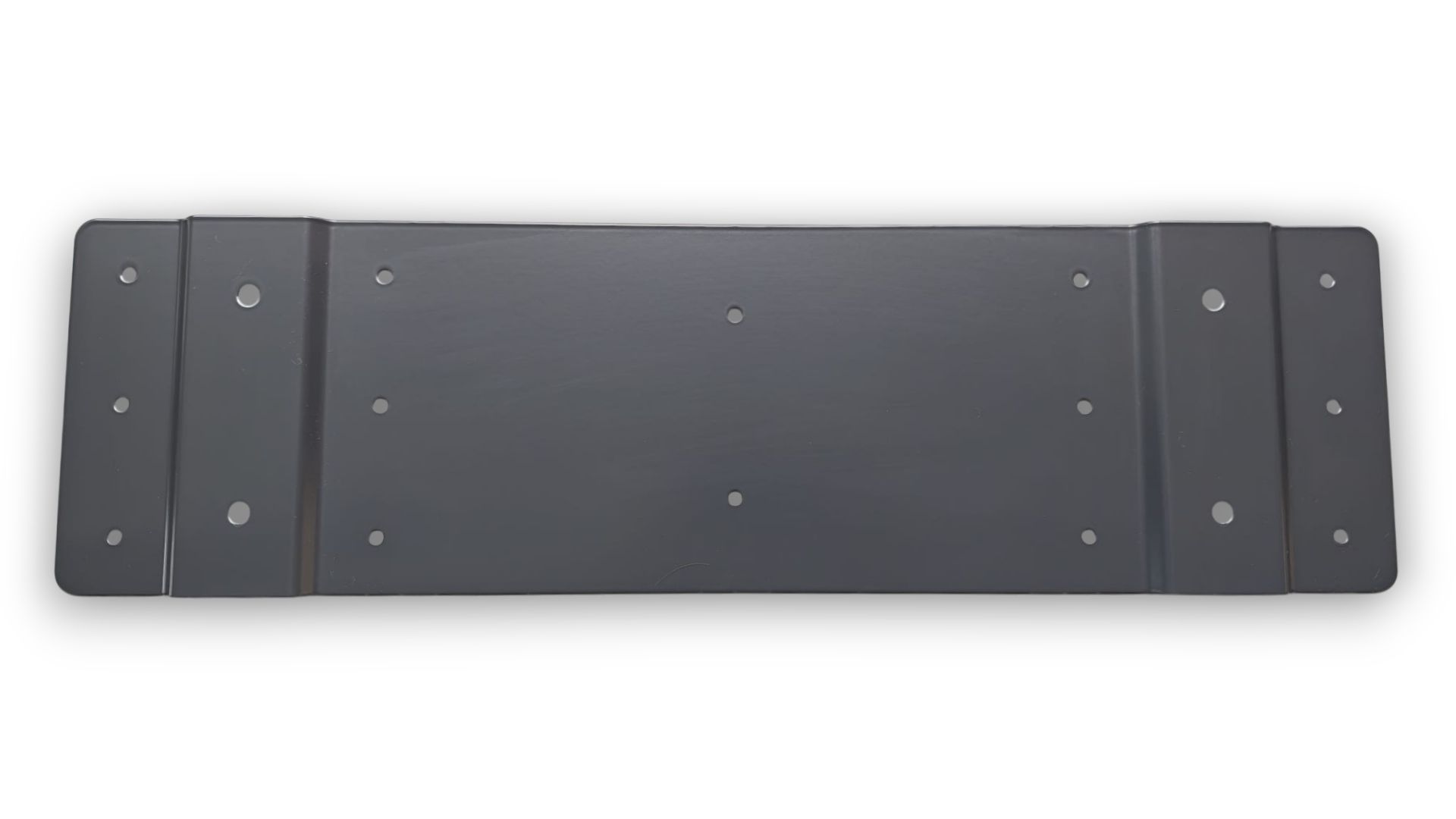

TOODE fasādes kāpņu stiprinājuma atbalsta plāksne sendvičpaneļiem.
Atbalsta plāksnes izmantošana uz sendvičpaneļiem

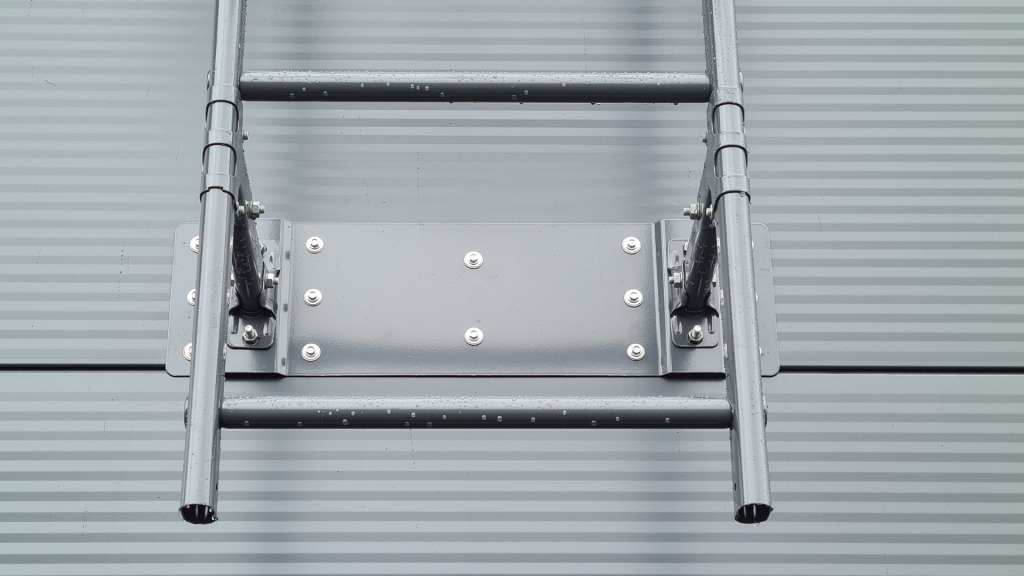

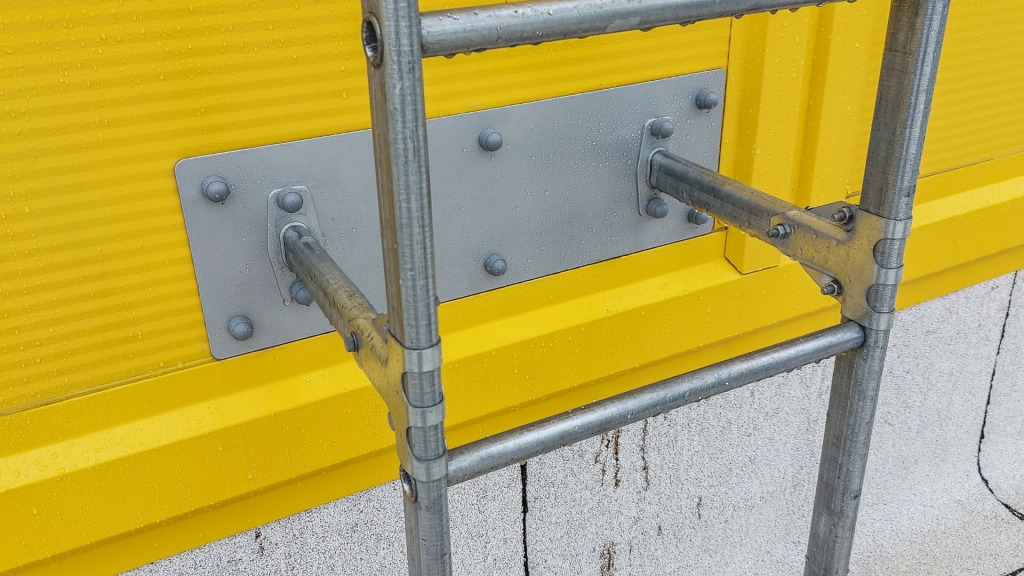

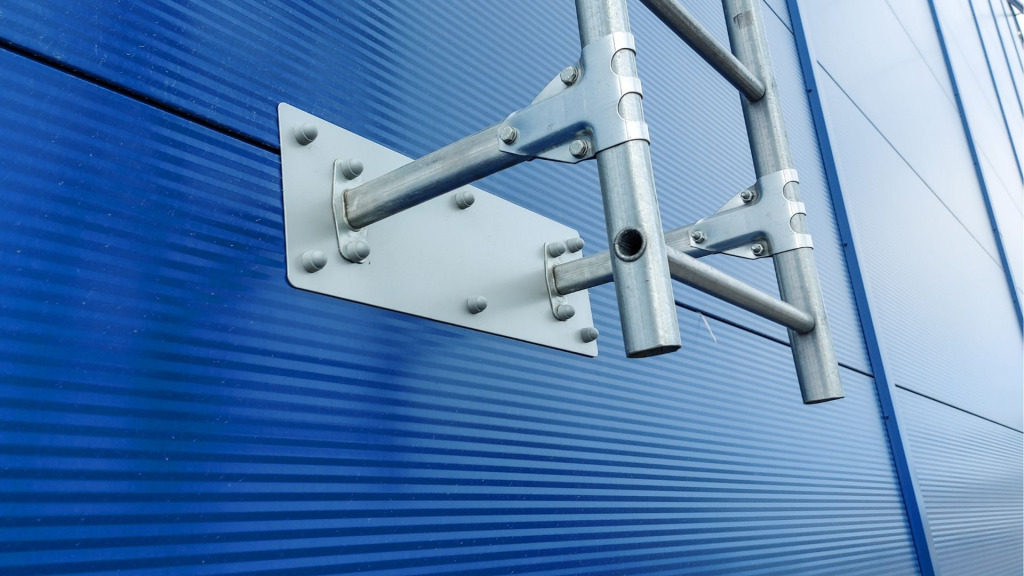

Atbalsta plāksni uzstāda starp fasādes kāpņu sienas stiprinājumu un sendvičpaneļa vai cita sienas apšuvuma virsmu. Plāksni pie kāpņu sienas stiprinājuma piestiprina ar divām M8 × 25 skrūvēm un uzgriežņiem, bet pie sendvičpaneļa – ar 14 piemērotām skrūvēm ar smailu galu.

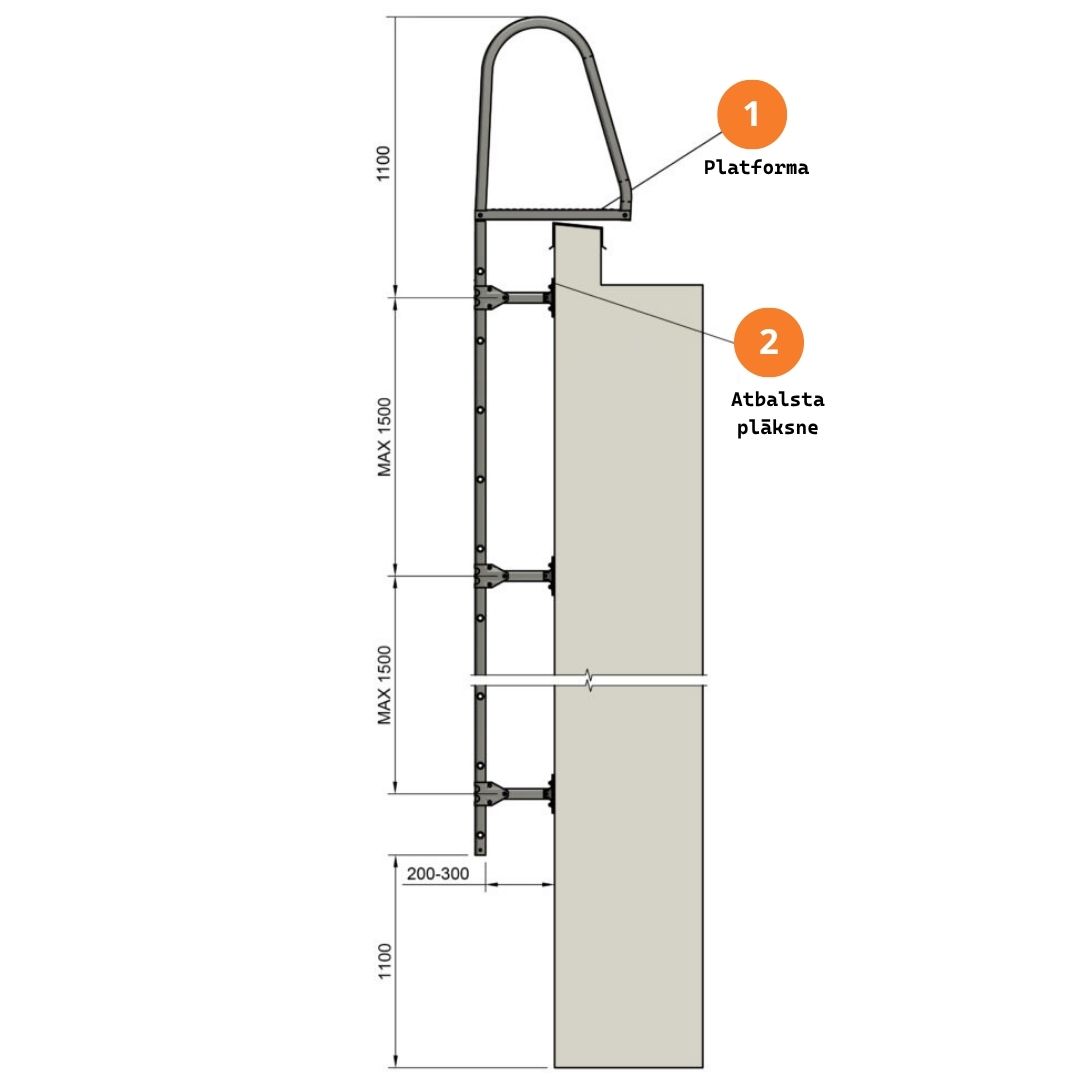

Shēmā redzama fasādes kāpņu montāža pie sendvičpaneļa, izmantojot atbalsta plāksnes. Lai attēlu palielinātu, klikšķiniet uz tā.
- Maksimālais vertikālais attālums starp atbalsta plāksnēm: 1500 mm
- Kāpņu rāmja attālums no sienas: 200–300 mm
- Atbalsta plāksnes savienojums ar kāpņu sienas stiprinājumu: 2 gab. M8 × 25 skrūves ar uzgriežņiem
- Atbalsta plāksnes savienojums ar sendvičpaneli: 14 gab. konkrētajam panelim piemērotas skrūves ar smailu galu
Montāžas laikā jānodrošina atbalsta plāksnes un sienas apšuvuma savienojuma ūdensnecaurlaidība, lai mitrums nenokļūtu sienas konstrukcijā.

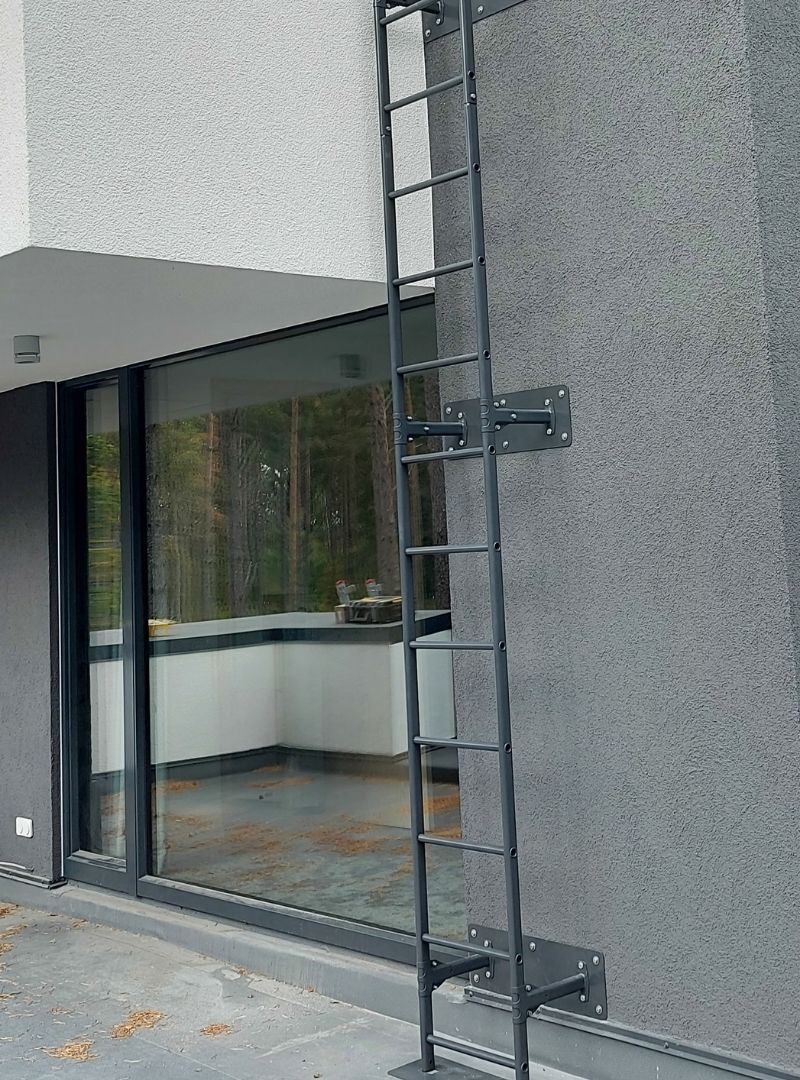

Fasādes kāpņu montāžas piemērs, izmantojot atbalsta plāksnes uz citas sienas apdares. Lai attēlu palielinātu, klikšķiniet uz tā.
Izmantojama arī uz citām fasādēm
Atbalsta plāksne paredzēta ne tikai sendvičpaneļiem – saskaņā ar TOODE montāžas instrukciju to iespējams izmantot arī uz citiem sienu apšuvumiem un fasāžu risinājumiem.
Attēlā redzams piemērs, kur fasādes kāpnes ar atbalsta plāksnēm uzstādītas uz citas sienas apdares. Precīzu sienas konstrukciju pēc attēla vien noteikt nevar, tādēļ konkrētā objekta stiprinājumi vienmēr jāizvēlas atbilstoši faktiskajam sienas materiālam un nesošajai konstrukcijai.
Uzstādot uz citas fasādes, jāņem vērā:
- jāizmanto konkrētajai sienas konstrukcijai piemēroti stiprinājumi;
- stiprinājumus pēc iespējas jāparedz pie ēkas nesošās konstrukcijas;
- jāpārbauda visa kāpņu un stiprinājumu komplekta stabilitāte un nestspēja;
- stiprinājumu vietās jānodrošina ūdensnecaurlaidība;
- jāievēro būvprojekta un objekta specifiskās prasības.
Tehniskajā datu lapā deklarētā 2,6 kN statiskās slodzes pretestība attiecas uz atbalsta plāksni. Konkrētās sienas, izvēlēto skrūvju un visa savienojuma nestspēja jāizvērtē atsevišķi.
Testēts stiprinājuma risinājums
TOODE veiktajā atbalsta plāksnes pārbaudē tika izmantots Balex ražots sendvičpanelis. Plāksne pie paneļa tika piestiprināta ar 14 gab. Würth RST nerūsējošā tērauda 6 × 25 mm blīvas vītnes skrūvēm ar smailu galu (TOODE produkta Nr. 020106025). Šāds montāžas veids pārbaudē atbilda sienas kāpnēm noteiktajām prasībām.
Konkrētā objektā skrūvju un stiprinājuma risinājuma piemērotība jāpārbauda atbilstoši izmantotā sendvičpaneļa konstrukcijai, paneļa ražotāja norādījumiem, slodzēm un būvprojektam.
Plānojat fasādes kāpnes industriālai ēkai?
Nosūtiet informāciju par ēkas sienas konstrukciju, kāpņu augstumu un paredzēto stiprinājuma vietu. TOODE speciālisti palīdzēs piemeklēt objektam atbilstošu kāpņu un stiprinājumu komplektāciju.
Tehniskie dati
- Ražotājs: Toode
- Produkta identifikācija: sienas kāpņu stiprinājuma atbalsta plāksne, 621410–621541
- Paredzētais lietojums: tādu sienas kāpņu stiprināšanai, kuras izmanto nokļūšanai uz ēkas jumta vai citas platformas
- Materiāls: S350GD + Z275
- Biezums: 1,5 mm
- Platums: 165 mm
- Garums: 450 vai 700 mm
- Cinka pārklājums: Z275
- Pulverkrāsojuma biezums: aptuveni 80 µm
- Stiprinājuma statiskās slodzes pretestība: 2,6 kN
- Reakcija uz uguni: A1 klase
- Ārējās uguns iedarbības rādītājs: uzskatāms par atbilstošu Broof klasei
Tehniskā datu lapa industriāliem projektiem
Produktam ir pieejama TOODE tehniskā datu lapa, kurā norādīta produkta identifikācija, paredzētais lietojums, materiāls, izmēri, pārbaudes standarts un deklarētā veiktspēja. Atbalsta plāksnes testēšana veikta saskaņā ar RT 85-11132.
Industriālos projektos tehniskā datu lapa palīdz projektētājam, būvuzņēmējam un pasūtītājam pārbaudīt izvēlētā produkta parametrus un saskaņot risinājumu ar konkrētā objekta prasībām. Tā neaizstāj konkrētās sienas konstrukcijas un stiprinājuma nestspējas izvērtējumu.
Svarīgi montāžas nosacījumi
- Pirms montāžas jāpārliecinās par visas kāpņu sistēmas stabilitāti un izvēlētā stiprinājuma risinājuma nestspēju.
- Jāievēro konkrētā sendvičpaneļa ražotāja prasības un būvprojektā noteiktais stiprinājuma risinājums.
- Ja objektā fasādes kāpņu stiprinājumiem noteiktas papildu prasības, tās ir obligāti jāievēro.
- Stiprinājumu vietās jānodrošina ūdensnecaurlaidīgs savienojums ar sienas apšuvumu.
- Atbalsta plākšņu vertikālais solis nedrīkst pārsniegt 1500 mm.
