Fasādes kāpnes jeb sienas kāpnes paredzētas drošai un pastāvīgai piekļuvei ēkas jumtam, tehniskajām platformām un citām apkalpojamām zonām. Kāpņu sistēmu iespējams pielāgot dažāda augstuma ēkām, savienojot vairākus kāpņu rāmjus un izvēloties konkrētajai fasādei piemērotu stiprinājumu risinājumu.
TOODE fasādes kāpņu rāmji pieejami 1200 mm un 3000 mm garumā un divos platumos – 450 mm un 700 mm. Nepieciešamības gadījumā vairākus kāpņu posmus iespējams savienot, izveidojot vajadzīgā garuma kāpņu sistēmu.
Kāpņu sistēmu iespējams papildināt ar sienas stiprinājumiem, augšējiem un apakšējiem puslokiem, drošības nožogojumu, stiprinājuma atbalsta plāksnēm sendvičpaneļiem un citiem elementiem. Kāpņu sistēmas elementi pieejami TOODE RR kataloga krāsās, kā arī pēc individuāla pasūtījuma citās krāsās.
Fasādes kāpņu izmēri
| Kāpņu rāmja garums | 1200 mm vai 3000 mm |
| Kāpņu platums | 450 mm vai 700 mm |
| Rāmju savienošana | Kāpņu posmus iespējams savienot vajadzīgajā garumā |
| Maksimālais sienas stiprinājumu pāru solis | 3000 mm |
| Virsmas apdare | Z275 cinka pārklājums + pulverkrāsojums |
Fasādes kāpņu uzstādīšanas video
Video redzama fasādes kāpņu montāža un galveno sistēmas elementu pareiza uzstādīšanas secība.
Kāpņu sistēma un tās elementi
Attēlā redzama pilna jumta un fasādes kāpņu sistēma ar galvenajiem stiprinājumiem un papildelementiem. Lai attēlu palielinātu, klikšķiniet uz tā.
- 1 – Kāpņu rāmis
- 2 – Kāpņu pusloks augšējais
- 3 – Kāpņu sienas stiprinājums
- 4 – Kāpņu sienas/pusloka T savienojums
- 5a – Kāpņu pusloka stiprinājums L
- 5b – Kāpņu pusloka stiprinājums U
- 6 – Kāpņu karnīzes stiprinājums
- 7 – Kāpņu pusloks apakšējais
- 8 – Sienas kāpņu stiprinājuma atbalsta plāksne
- 9 – Kāpņu aizsargs
- 10 – Kāpņu jumta stiprinājums
- 11 – Kāpņu kores stiprinājums
- 12 – Kāpņu sienas stiprinājuma stiprinājums
Fasādes kāpņu montāžas pamatprincipi
Fasādes kāpņu garums un stiprinājumu izvietojums jāizvēlas atbilstoši ēkas augstumam, fasādes konstrukcijai un vietai, kurā paredzēta pāreja uz jumtu vai citu platformu.

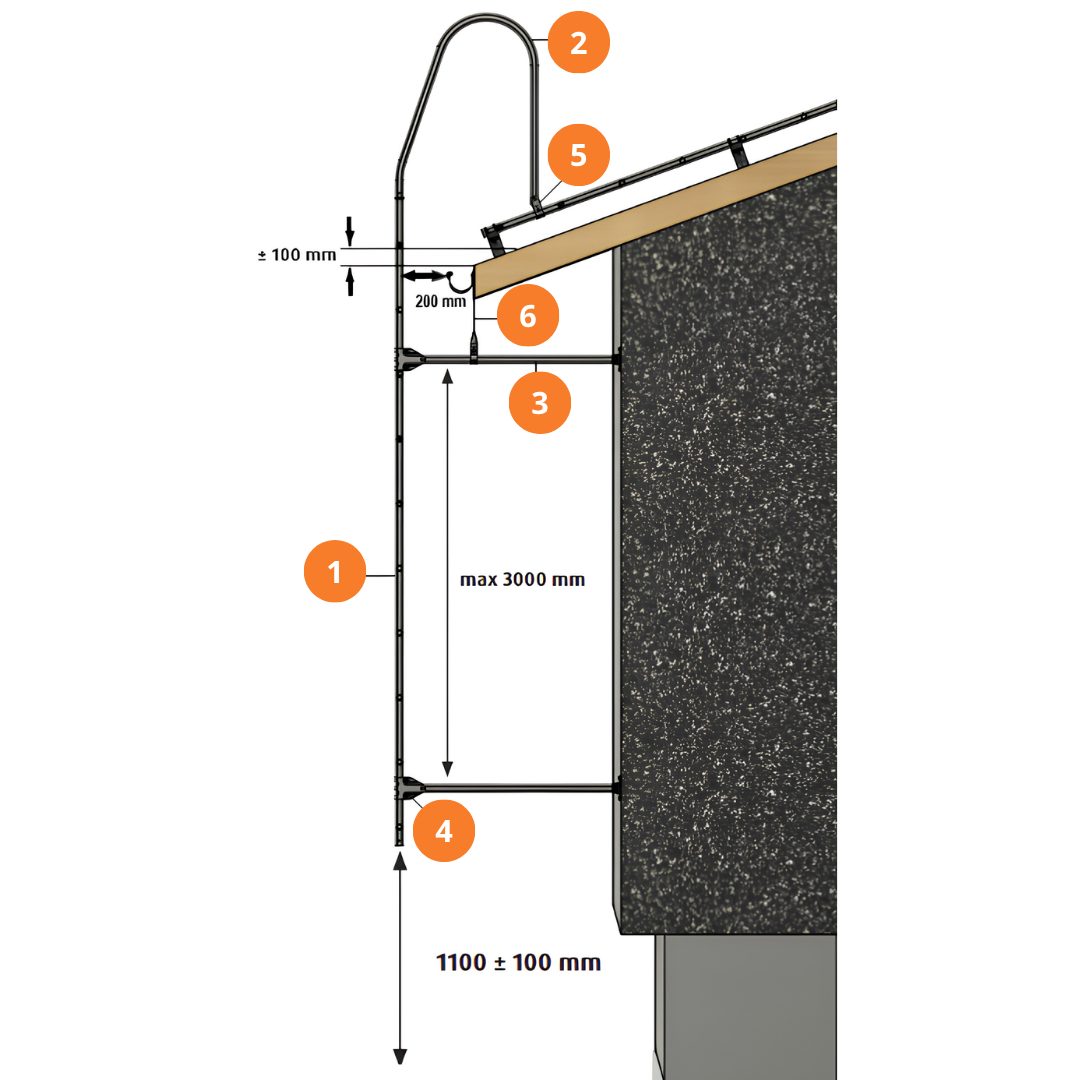

Montāžas shēmā parādīts tipisks fasādes kāpņu izvietojums pie ēkas sienas. Lai attēlu palielinātu, klikšķiniet uz tā.
- Kāpņu augšējo daļu paredz aptuveni 100 mm virs dzegas vai citas pārejas virsmas.
- Apakšējo kāpņu pakāpienu ieteicams novietot aptuveni 1100 ± 100 mm virs zemes vai kāpšanas sākuma līmeņa.
- Kāpņu rāmi pie dzegas vai notekas zonas novieto ar vismaz aptuveni 200 mm atstarpi.
- Maksimālais attālums starp sienas stiprinājumu pāriem ir 3000 mm.
Fasādes kāpņu stiprināšana pie sienas
Fasādes kāpnes pie ēkas sienas stiprina ar speciāliem sienas stiprinājumiem. Stiprinājumu garumu pielāgo konkrētajai ēkas konstrukcijai, bet pašus stiprinājumus pie sienas nostiprina ar sienas materiālam piemērotiem stiprinājumiem.
Ja iespējams, stiprinājumi jāparedz pie ēkas nesošās konstrukcijas. Stiprinājuma vietās jānodrošina arī savienojuma ūdensnecaurlaidība, lai mitrums nenokļūtu sienas konstrukcijā.
Sienas stiprinājumu komplekts →
Pāreja no fasādes kāpnēm uz jumtu
Fasādes kāpņu augšdaļu iespējams komplektēt atbilstoši tam, kā paredzēta nokļūšana uz jumta. Ar kāpņu pusloku un stiprinājumu palīdzību iespējams izveidot stabilu pāreju no vertikālajām fasādes kāpnēm uz jumta virsmu vai savienot fasādes kāpnes ar jumta kāpņu sistēmu.
Augšējā un apakšējā pusloka komplekti tiek piedāvāti kā atsevišķas komplektācijas ar to uzstādīšanai nepieciešamajiem savienojumiem un stiprinājumiem.
Ja piekļuve turpinās pa jumta virsmu, apskatiet arī
TOODE jumta kāpņu risinājumus
Fasādes kāpnes uz sendvičpaneļu fasādēm
Fasādes kāpņu uzstādīšanai uz sendvičpaneļiem un citiem sienu apšuvumiem pieejama speciāla kāpņu stiprinājuma atbalsta plāksne.
Atbalsta plāksne veido stabilu pamatni sienas stiprinājuma uzstādīšanai un pieejama gan 450 mm, gan 700 mm kāpņu risinājumiem. Stiprinājuma risinājums vienmēr jāizvēlas atbilstoši konkrētās sienas vai sendvičpaneļa konstrukcijai.
Atbalsta plāksne sendvičpaneļiem →
Drošības nožogojums fasādes kāpnēm
Fasādes kāpņu sistēmu iespējams papildināt ar drošības nožogojumu jeb drošības būri. Tā nepieciešamība jāizvērtē atbilstoši kāpņu augstumam, ēkas projektam, paredzētajam lietojumam un konkrētā objekta drošības prasībām.
TOODE drošības nožogojums ir veidots no savstarpēji savienojamiem 1200 mm augstiem posmiem. Drošības loka iekšējais diametrs ir 750 mm, un nožogojumu iespējams uzstādīt gan reizē ar fasādes kāpnēm, gan vēlāk uz jau uzstādītas kāpņu sistēmas.
Uzstādot drošības nožogojumu, jāparedz arī papildu sienas stiprinājumu pāri atbilstoši konkrētajai konstrukcijai.
Fasādes kāpņu drošības nožogojums →
Fasādes kāpņu papildelementi
Izveidojiet konkrētajai ēkai piemērotu fasādes kāpņu sistēmu, izvēloties nepieciešamos stiprinājumus un papildelementus.
Sienas stiprinājumu komplekts →
Atbalsta plāksne sendvičpaneļiem →
Vai nepieciešama palīdzība ar fasādes kāpņu komplektāciju?
Nosūtiet informāciju par ēkas augstumu, sienas konstrukciju un paredzēto pāreju uz jumtu. TOODE speciālisti palīdzēs izvēlēties piemērotu kāpņu garumu, stiprinājumus un nepieciešamos papildelementus.
